乐高式积木拼接连接件结构设计

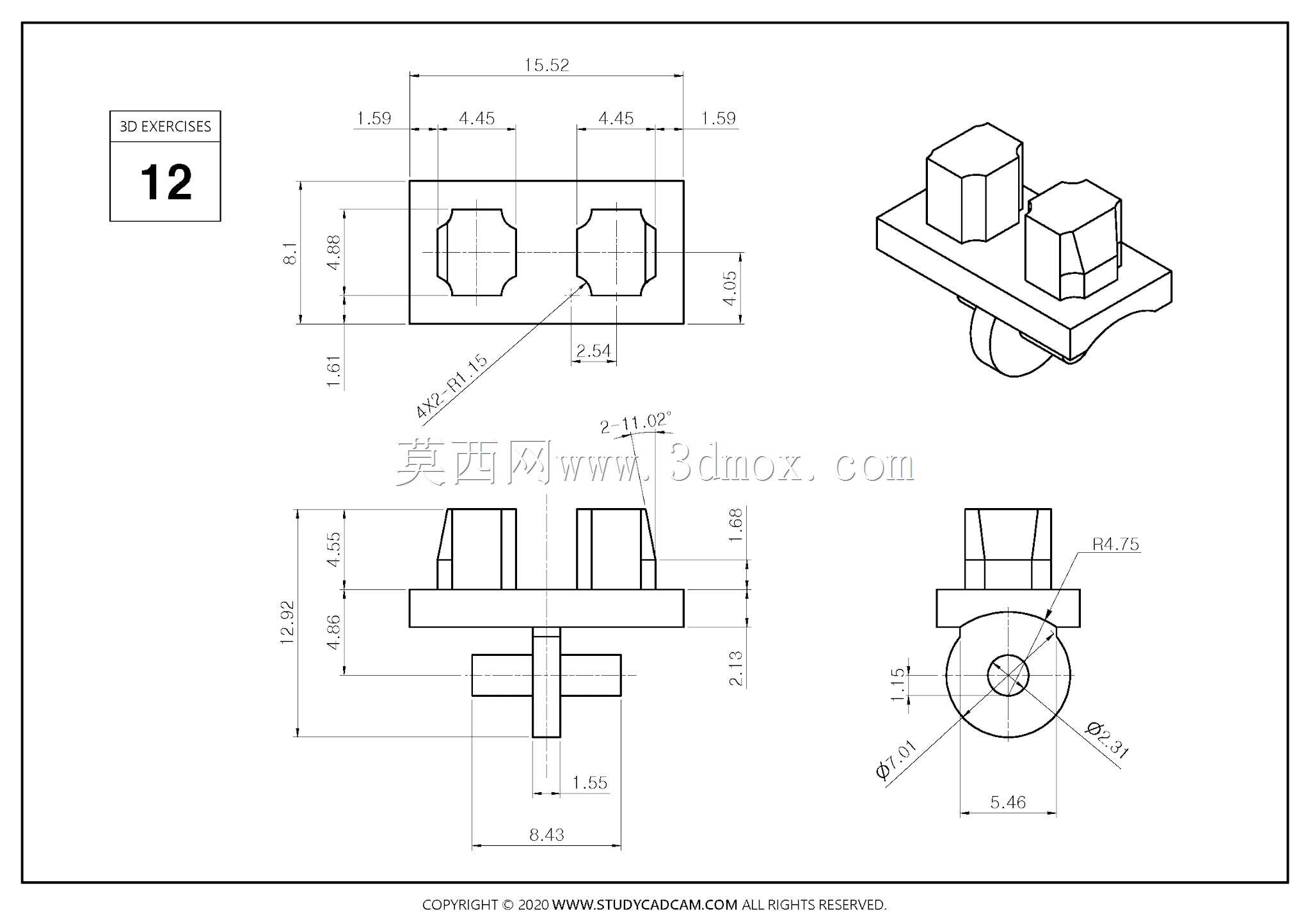

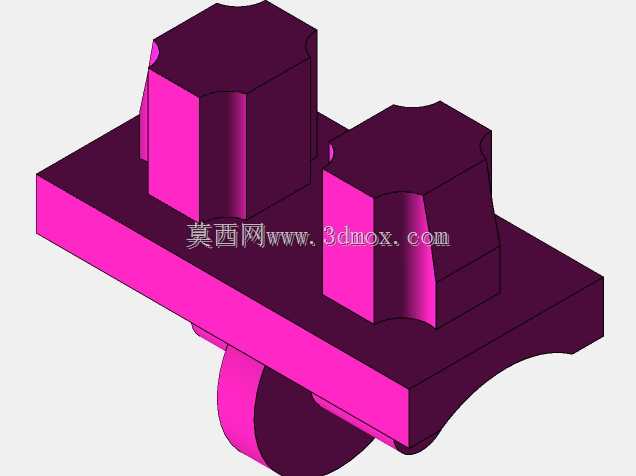

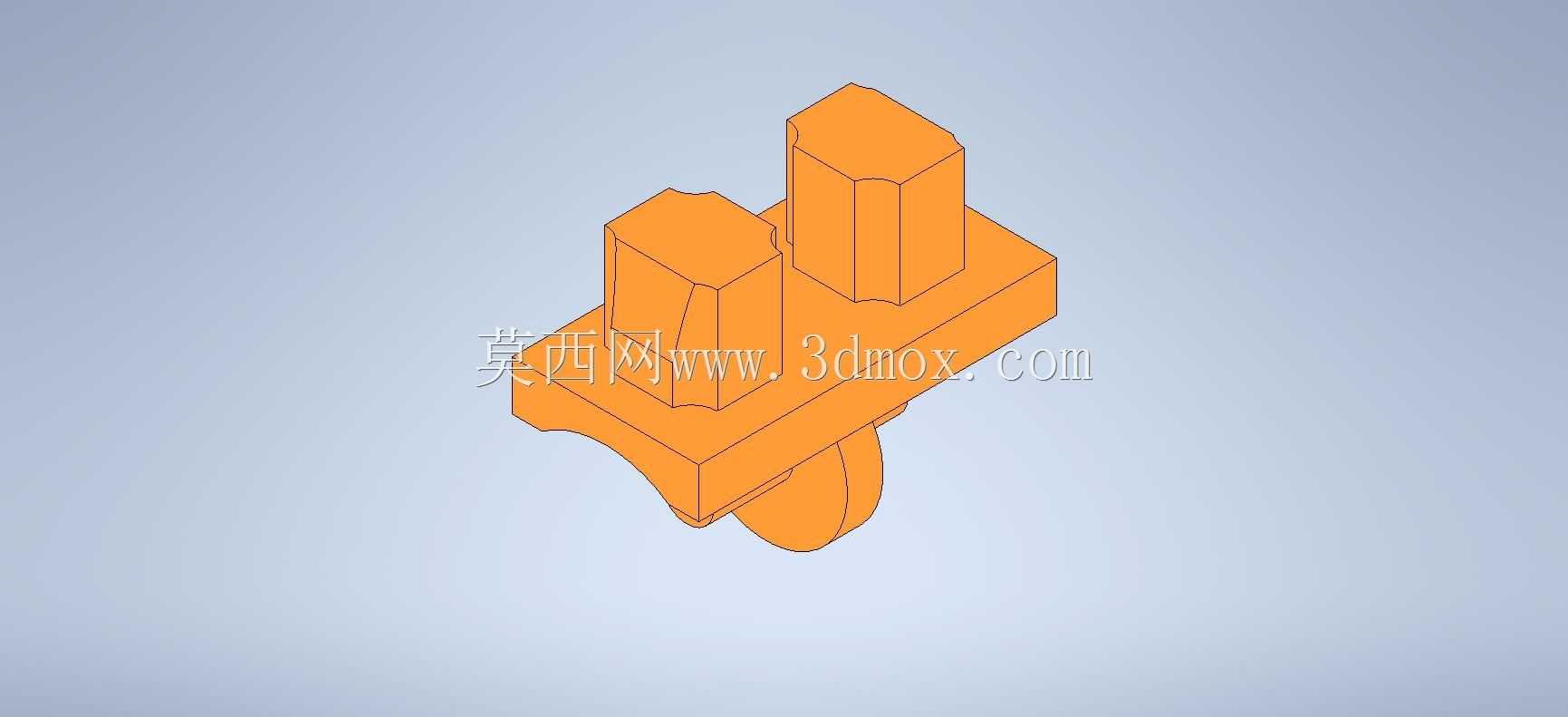

　　这类积木式拼接连接件，日常多被用作机械结构入门教学的实操载体，也可在小型模块化实验工装、桌面级创意拼装装置中充当快速对接的结构单元，依靠标准化的插接结构实现不同功能模块的无工具快速组合，省去传统紧固件连接的拆装步骤，在教学演示、快速原型验证场景中能大幅缩短模块拼接的调整周期。从结构功能来看，该零件主体为带弧形过渡的平板基座，基座上方设置两个带定位切边的柱状插接凸台，基座下方延伸出带弧形轮廓的卡接结构，凸台的尺寸公差控制在插接配合的合理区间，既能保证插入对应积木凹槽时的顺畅度，又能依靠配合面的微量过盈提供足够的静摩擦力，避免拼接后出现松脱错位；下方的卡接结构可适配对应规格的槽位，实现零件与下方基座的垂直方向固定，

　　形成上下双向的拼接适配能力。设计过程中首先要明确插接凸台的核心尺寸边界，凸台的截面尺寸、高度、切边位置都要匹配通用拼接积木的凹槽参数，凸台根部与基座连接位置做了圆角过渡处理，避免应力集中导致的凸台断裂——这类塑料材质的拼接件在反复插拔过程中，根部是应力最集中的区域，合理的圆角半径能将应力分散到更大的接触面上，提升零件的反复使用寿命。基座的整体厚度需要兼顾结构强度与材料用量，过薄会导致基座在插拔受力时发生翘曲变形，影响插接精度，过厚则会增加不必要的材料消耗，也会让整体拼接结构的尺寸超出设计边界。下方的卡接结构采用弧形轮廓设计，一方面是为了适配对应卡槽的弧形内壁，增大接触面积提升卡接稳定性，

　　另一方面弧形导向面能在安装时起到自动导正的作用，降低对位难度，即使安装时存在少量位置偏差，也能顺着弧形面滑入正确卡接位置。从安装边界来看，该零件的横向、纵向占用尺寸都遵循标准拼接单元的模数，两个凸台的中心距与标准积木的孔位间距完全匹配，可与同模数的各类拼接零件任意组合，不会出现孔位错位无法安装的问题；零件的整体高度控制在单块标准积木的高度模数范围内，多层拼接时不会出现层高累积偏差，保证整体拼装结构的尺寸精度。在实际建模过程中，需要重点关注各个配合面的拔模角度设置，因为这类零件多采用注塑工艺生产，插接凸台的侧壁、卡接结构的配合面都需要设置合理的拔模斜度，保证注塑完成后能顺利脱模，同时不会影响最终的配合精度；

　　各个棱角的倒角处理也需要区分功能区域，插接配合的工作面不能做过大倒角，否则会导致配合间隙过大、连接松动，而非配合的外缘位置则可以做小倒角处理，去除锐边避免划伤，也能提升零件的外观质感。这类结构的设计逻辑本质是标准化接口的模块化设计思路，和工业领域中常用的快换接头、模块化工装接口的设计原理相通，都是通过统一的尺寸标准、合理的配合公差、可靠的锁紧结构，实现不同模块之间的快速拆装与可靠连接，作为入门练习件，能帮助初学者快速掌握配合公差设置、应力集中规避、注塑件工艺结构设计的基础要点，理解模块化设计的核心逻辑。
