SPA-400型四辐式V带传动滑轮结构

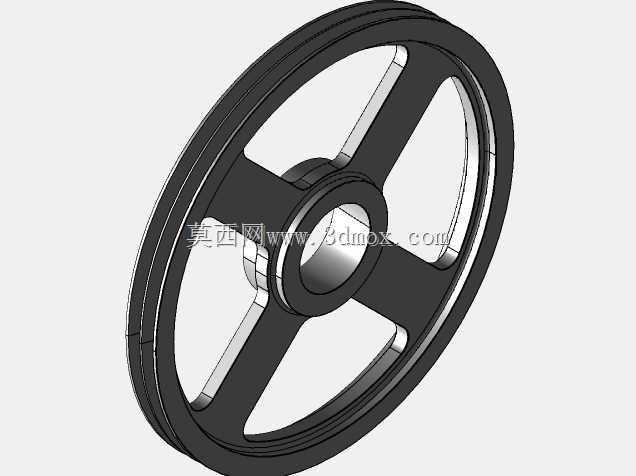

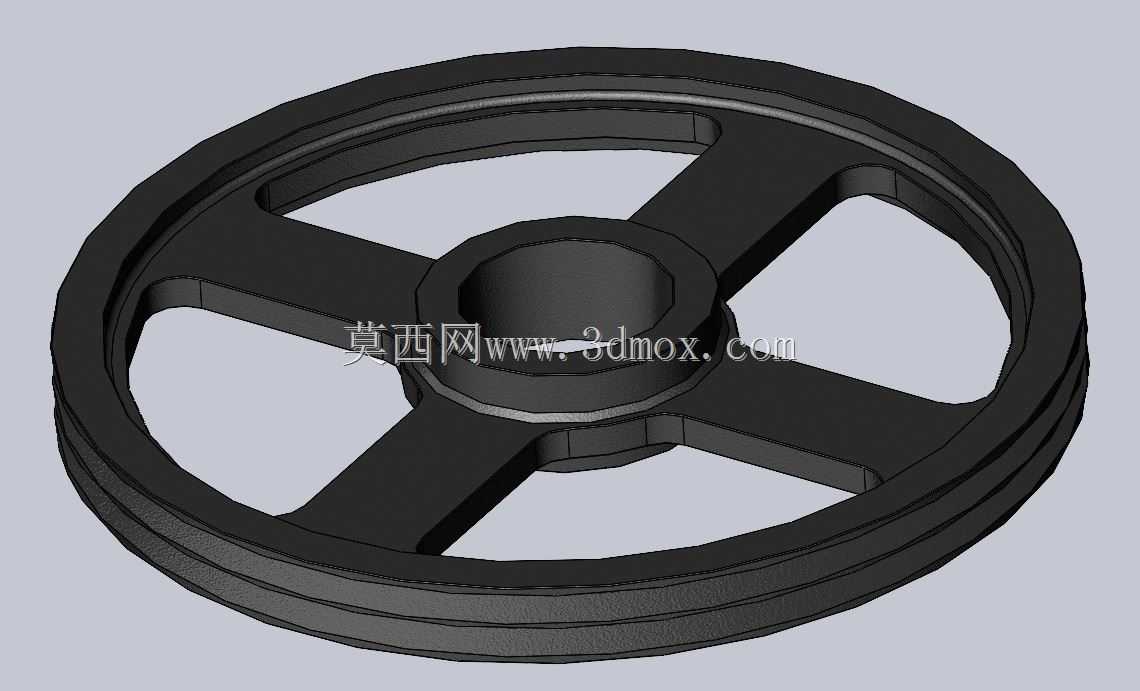

　　在工业传动系统的布局选型中，带传动凭借缓冲吸振、过载打滑保护核心动力部件的特性，在中小功率远距离传动场景中始终占据稳定的应用份额，SPA型窄V带对应的传动带轮，更是风机、水泵、轻工输送线、小型农机传动段的常用配套部件。这款SPA-400规格的带轮，适配SPA型窄V带的安装使用需求，公称基准直径400mm，整体采用四辐条式轮辐结构，区别于小直径带轮常用的实心腹板结构，在保证轮体整体刚性的前提下，大幅削减了非受力区域的材料冗余，既降低了轮体自身转动惯量，减少动力启动阶段的额外能耗，也能控制高速回转时的风阻损耗，适配15-30m/s的常规带速工作区间。

　　从结构设计逻辑来看，轮缘部分严格遵循窄V带轮的型槽尺寸规范，槽角、槽深、槽间距均匹配SPA带的截面尺寸，保证V带嵌入后侧面与轮槽工作面充分贴合，避免接触应力集中导致的带体异常磨损，轮缘外侧预留的挡边结构，可防止设备启停瞬间带体出现轴向窜动脱槽的问题。中心轮毂部分根据配套轴径设计了通孔安装结构，轮毂轴向长度略大于轮缘宽度，保证与传动轴的配合接触长度充足，避免键连接部位出现应力集中导致的轮毂开裂，轮毂与轮缘之间的四条辐条采用等角度十字分布，截面为矩形结构，过渡位置均做了圆角处理，消除铸造或加工过程中的应力集中点，同时也能在回转过程中让应力均匀分散到每根辐条上，避免单根辐条受力过载断裂。

　　实际安装适配层面，这款带轮的安装边界需要结合传动中心距做校核，400mm的基准直径决定了其单级传动比通常控制在1:3到1:5之间，安装时需要保证两带轮的轮槽端面共面，轴向偏移量控制在中心距的0.2%以内，避免带体出现偏磨。轮体中心孔可根据实际配套的传动轴径做二次精加工，键槽尺寸匹配普通平键的安装标准，装配时可通过轴端挡圈实现轴向定位，防止带轮在回转过程中出现轴向窜动。在日常运维场景中，这种辐式结构的带轮相比腹板式结构更便于检查内部裂纹，停机维护时可直接观察辐条与轮毂、轮缘的连接位置是否出现疲劳损伤，及时替换存在隐患的部件，避免传动失效导致的生产线停摆。

　　从应用场景覆盖来看，这类带轮既可以用在厂房通风系统的离心风机传动端，连接电机与风机叶轮实现减速传动，也能适配小型粮食加工设备的动力传输段，还可用于自动化仓储线的辊道驱动单元，在不同的安装场景下，四辐结构的抗形变能力都能满足长期连续运转的需求，不会因为长期受交变载荷出现轮体失圆的问题。设计建模过程中，轮槽的工作面粗糙度、辐条的拔模斜度、轮毂的配合公差都做了对应参数化设置，可直接根据实际需求调整孔径、键槽尺寸，快速衍生出适配不同安装轴的同规格带轮模型，减少重复建模的工作量，也能保证同系列带轮的安装尺寸通用性，降低备件储备的品类复杂度。
