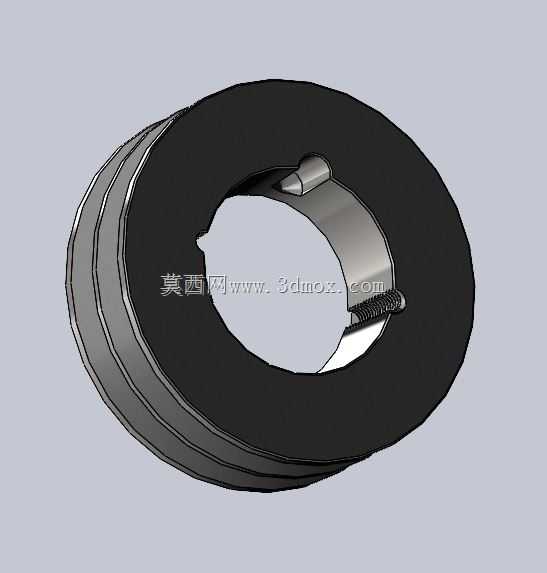

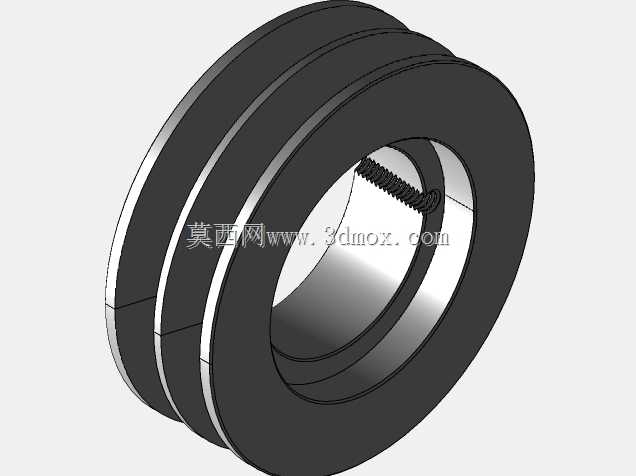

SPA皮带配套锥形衬套用锁紧纸浆轮结构

　　在工业带传动系统的现场运维与结构选型场景里，这类适配SPA窄V带与锥形衬套的纸浆轮，是中小功率传动链路里解决轴孔快速定心、皮带张紧后无窜动的核心配套零件，常见于纺织、轻工、小型物料输送设备的动力输出端，替代传统平键连接的直孔皮带轮，解决长期运转后键槽磨损、轴孔配合间隙过大导致的皮带抖动、传动丢转问题。从实际使用逻辑来看，该零件的核心功能是通过锥形衬套的外锥面与轮体内锥孔的楔紧作用，无需高精度的轴孔过盈配合加工，就能实现带轮与传动轴的无间隙锁紧，安装时仅需按对角顺序拧紧衬套上的锁紧螺钉，就能让衬套沿轴向进给抱紧传动轴，同时撑紧带轮内锥孔，整个安装过程无需加热、无需专用压装工具，现场更换带轮的时间能缩短70%以上，

　　尤其适合设备运维空间狭窄、不便于大型工装进场的生产车间场景。设计层面上，轮体的多槽轮缘结构严格匹配SPA型窄V带的截面尺寸，轮槽的角度、槽深、槽间距均遵循窄V带传动的相关设计规范，保证皮带嵌入轮槽后侧面与轮槽工作面完全贴合，避免皮带底面接触轮槽底部导致的传动摩擦力不足、打滑烧带问题；轮体中心的锥孔锥度采用通用的1:10标准锥度，和市售常规锥形衬套完全互换，不需要单独定制配套衬套，降低备件采购成本。轮缘外侧的环形挡边结构，能够限制皮带在高速运转时的轴向窜动，避免皮带从轮槽中脱出引发设备停机甚至安全事故，尤其在多根SPA皮带并联传动的场景下，挡边的存在能让各根皮带的受力更均匀，延长皮带整体使用寿命。从安装边界尺寸来看，轮体的外径、

　　轮缘宽度、内锥孔的大端直径均适配1610系列锥形衬套，可适配对应孔径范围内的不同直径传动轴，安装时需要预留的轴向操作空间仅需满足锁紧螺钉的扳手操作空间即可，不需要额外预留带轮轴向移动的压装空间，对于传动箱内部布局紧凑的设备来说，能大幅压缩传动单元的整体轴向尺寸。轮体上的衬套锁紧缺口设计，是为了给锥形衬套提供径向收缩的变形空间，当锁紧螺钉拧紧时，衬套可以沿缺口位置产生微量径向变形，均匀抱紧传动轴表面，避免局部应力集中导致的轴表面压痕、衬套开裂问题；缺口处的定位凸台与衬套上的定位槽配合，能够防止衬套与带轮之间发生相对转动，保证扭矩传递的可靠性。在实际工况适配中，这类纸浆材质的带轮相比传统铸铁带轮，具备更好的阻尼减震特性，

　　能够吸收皮带传动过程中产生的高频振动，降低传动系统的运行噪音，同时自身重量更轻，减小传动轴的悬臂载荷，延长支撑轴承的使用寿命，适合转速中等、载荷平稳的中小功率传动场景，比如小型风机、输送辊道、轻工机械的动力传动单元。建模过程中需要重点关注轮槽工作面的表面粗糙度要求，以及内锥孔与轮体外圆的同轴度公差，同轴度偏差过大会导致带轮运转时产生径向跳动，加剧皮带的磨损和轴承的额外载荷；锥孔的锥度公差需要严格控制，锥度过大容易导致楔紧力不足、运转时带轮松脱，锥度过小则会导致拆卸困难，运维时无法顺利将带轮从轴上拆下。另外轮体上的螺钉过孔位置需要与衬套上的螺纹孔位置完全对应，保证锁紧螺钉能够顺利拧入，同时螺钉拧紧后头部不能高出轮体端面，避免运转时与周边防护结构发生干涉。
