拉达汽车16V发动机冷却系统节温器结构

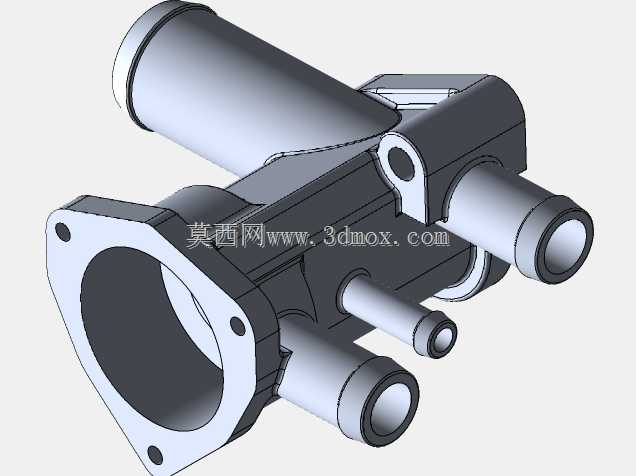

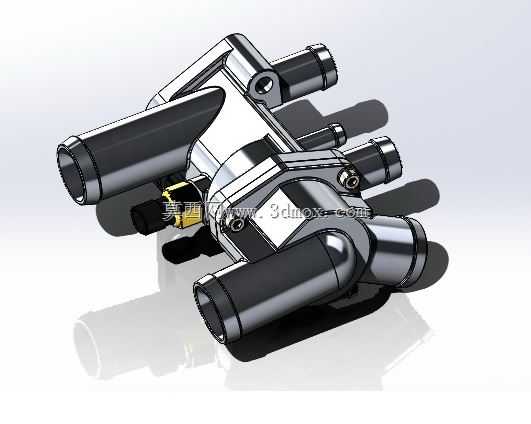

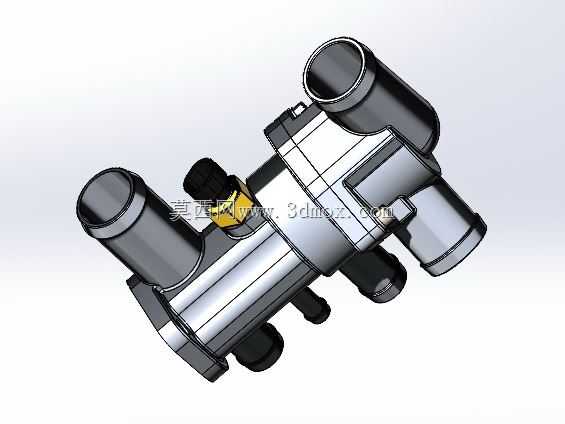

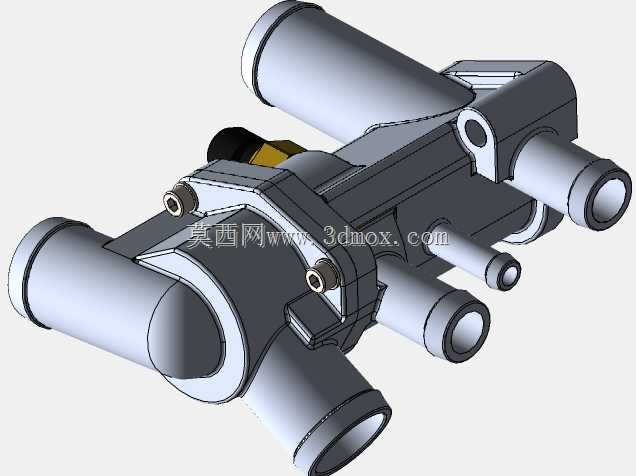

　　这款节温器是适配拉达16V排量发动机的冷却回路核心控制部件，主要作用是根据发动机冷却液的实际工作温度，自动切换冷却系统的大小循环路径，保证发动机始终在最优的温度区间内运行，避免冷机阶段磨损加剧，也防止热机工况下出现过热爆震、润滑失效等问题。从结构设计来看，主体采用多通式集成壳体布局，一共设置了四个不同朝向的管路接口，分别对接发动机缸体水套出水口、散热器进水口、暖风水箱回路以及小循环旁通管路，相比传统的两通节温器结构，这种集成式设计减少了冷却回路的外接管路数量，降低了管路接头的渗漏风险，同时也让发动机舱内的管路布局更加紧凑，适配前置前驱车型紧张的安装空间。

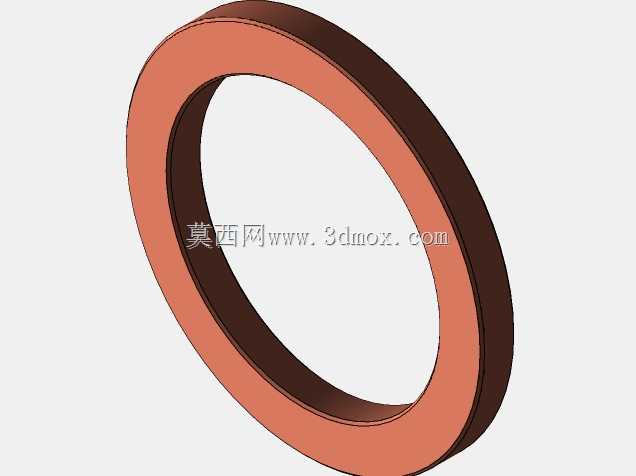

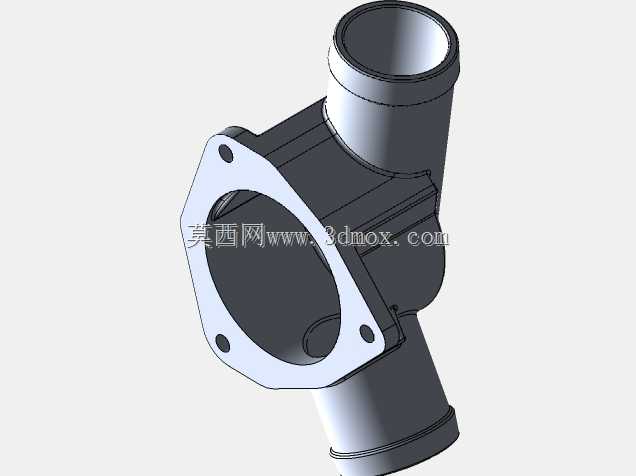

　　在实际装车场景中，这款节温器安装在发动机缸盖前端的出水位置，安装面采用平面密封结构，通过四颗螺栓固定在缸盖的预设安装座上，安装时需要匹配对应厚度的密封垫片，保证接合面在发动机长期振动、冷热交变的工况下不会出现冷却液渗漏。各个管路接口的朝向经过精准校核，对接的橡胶软管可以直接顺着发动机舱的预留走线位置布置，不需要额外弯折管路，避免了软管弯折导致的冷却液流道截面积变小、循环阻力升高的问题。节温器内部的感温驱动元件采用石蜡感温结构，当冷却液温度低于开启阈值时，感温体处于收缩状态，主阀门关闭通往散热器的大循环通道，冷却液从旁通接口直接流回水泵进水口，走小循环快速提升发动机温度，缩短暖机时间，减少低温运行下的磨损和燃油消耗；当冷却液温度达到开启温度后，石蜡受热膨胀推动阀芯动作，逐步打开大循环阀门，同时关闭小循环旁通通道，让冷却液全部流经散热器进行散热，随着温度继续升高，主阀门完全开启，保证大循环的流量满足发动机高负荷工况下的散热需求。

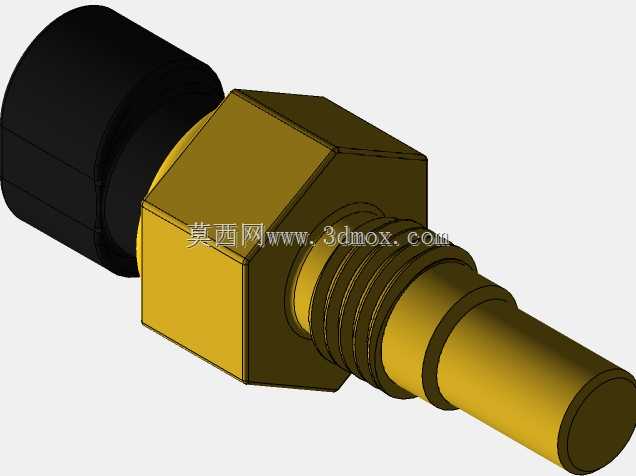

　　设计过程中，壳体的壁厚经过了强度校核，选用耐高低温、耐冷却液腐蚀的工程材料或者压铸铝合金材质，能够承受冷却系统1.0-1.5bar的工作压力，同时在-40℃到120℃的工作温度区间内不会出现材料脆裂、变形的问题。各个接口的管径经过流量匹配计算，大循环接口的通径最大，保证高负荷下足够的冷却液流量，暖风水箱接口的通径次之，满足驾驶舱采暖的流量需求，旁通接口的通径最小，刚好匹配小循环下的流量要求，避免小循环阶段流量过大导致暖机速度过慢。壳体上还集成了温度传感器的安装位，可以直接对接发动机水温传感器，实时监测节温器出口的冷却液温度，为发动机ECU提供喷油、点火提前角调整的温度参考信号，不需要额外在管路上开设传感器安装孔，进一步简化了冷却系统的结构。

　　在维修替换场景中，这款集成式节温器不需要拆解过多的周边附件，只需要放掉部分冷却液，拆下固定螺栓和连接的软管就可以完成更换，相比分散式的冷却回路结构，维修操作的便利性更高。设计时还考虑了安装防错结构，壳体上的固定螺栓孔采用非对称布置，安装时如果方向错误就无法对准安装孔，避免维修人员装反导致冷却回路功能失效。节温器的开启行程经过精准标定，在温度上升过程中阀门的开启角度和温度呈线性对应关系，不会出现突然全开或者全关的情况，避免冷却系统流量突变导致的发动机温度波动，保证发动机运行过程中水温的稳定性，减少因为温度频繁变化带来的热应力冲击，延长发动机缸体、缸盖以及密封件的使用寿命。
