双孔液压管路固定夹紧支架

　　在液压站、机床润滑系统、工程机械油路布置以及小型液压动力单元的现场施工中，管路的可靠固定往往比单纯选型油管更影响后期运行稳定性。这套双孔液压管路夹紧支架主要面向两根并行布置的半英寸液压油管，将原本分散的单管固定点整合为一个整体夹持单元，在空间紧凑的阀台、油箱侧壁或设备底座附近使用时，能够明显减少管夹数量、缩短安装节拍，并让成排管路走向更加规整。

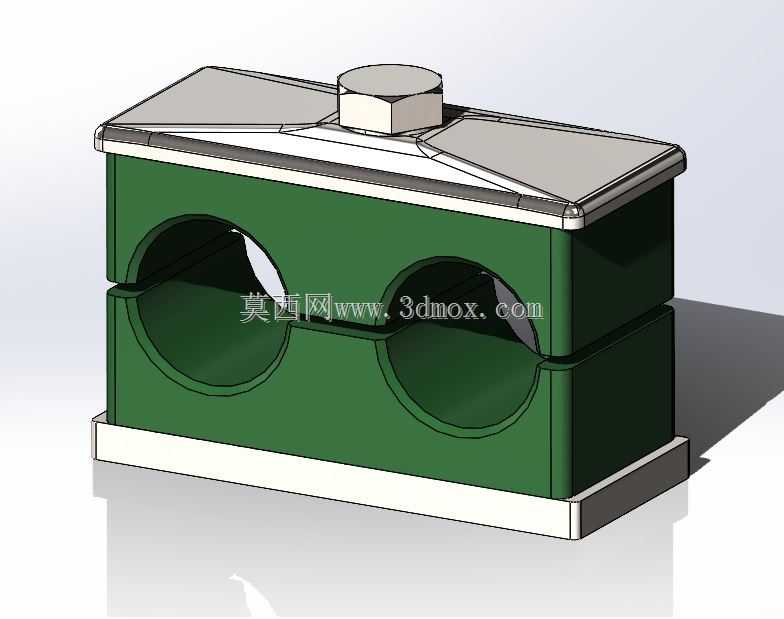

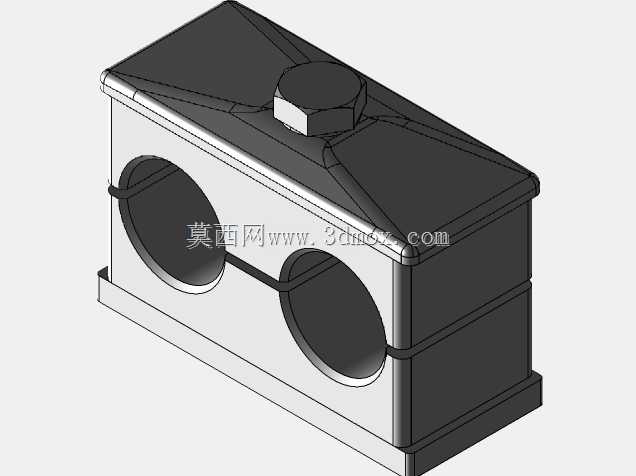

　　从结构上看，支架采用上下对合的夹持形式，主体夹持部分为绿色包覆体，内部开出两个同轴圆孔，圆孔沿长度方向贯通，用于容纳两根平行管道。上下两半在孔位中线处形成分模面，装配时管道先落入下半圆弧槽，再扣合上半部分，通过顶部的六角锁紧件施加预紧力，使弹性夹持体均匀抱紧管壁。这种对开式结构不需要从管道端部穿套，现场维修或加装时可以直接在已有管段上就位，对改造项目尤其友好。

　　夹持体与金属承托板之间形成复合受力关系。底部金属底板承担安装基准和支撑作用，宽度略大于夹持本体，两侧留出平整贴合面，便于通过螺栓固定在安装基面、焊接支架或预制管廊上；顶部金属压板则把锁紧力分散到较大面积，避免单点压紧造成夹持体局部压陷。上下金属件边缘均做了折边和限位处理，扣合后能够约束夹持体侧向位移，在设备振动、压力脉动叠加的工况下保持夹持中心不偏移。

　　双孔并列布置是该件的核心设计点。两根管道共用同一支架，孔间距由夹持体一次成型保证，避免现场分别安装单孔管夹时出现的孔距不一致、管路强行别劲的问题。对于液压系统而言，压力油在换向瞬间会产生水击和管路振动，如果固定点间距过大或管夹刚度不足，油管会在接头处形成反复弯曲应力，长期运行后容易出现接头松动、焊缝疲劳甚至密封渗漏。双孔整体支架把相邻两根管路的振动约束在同一基准上，既限制单管上下跳动，也减少两管之间相对摩擦。

　　建模时需要重点处理几个工程细节。其一是圆弧夹持面与管道外径的配合关系，夹持孔名义尺寸对应1/2英寸管路，但实际设计中应区分钢管外径、软管外径以及包覆层厚度，孔壁不宜按完全刚性接触处理，需保留弹性抱紧量；其二是上下分模面处应留出适当间隙，使锁紧件在达到规定预紧力时，两半金属承托件不完全贴死，让夹持体保持持续压紧状态；其三是顶部六角锁紧件的外形需兼顾扳手空间，模型中六角头高度和对边尺寸要满足标准扳手操作，避免装机后无法施加足够扭矩。

　　安装边界方面，底板长度覆盖两个管孔并向两端延伸，形成稳定支撑跨距；宽度方向以底部金属板外轮廓为极限，布置时要在两侧留出螺栓穿装和扳手活动空间。高度方向由底部承托板、夹持体、顶部压板及锁紧螺母叠加构成，管道中心高度相对安装基面被整体抬高，设计管路布置图时应按支架总高校核油管与油箱、阀块、护罩之间的净距，尤其要注意高压软管在压力作用下长度会发生轻微变化，固定点附近应预留直线段，不要让支架紧贴弯管根部。

　　在机床液压夹具、CA6140类设备改造、小型液压站装配等场景中，这类管夹通常沿管路方向按一定间隔布置：靠近泵出口、阀块接口和弯管两侧的位置应优先设置固定点，长直管路中间再按振动控制要求补充。支架本身不承担油路通流功能，其作用是把管路载荷、振动和热胀冷缩产生的位移传递到基础结构上，因此安装基面必须具备足够刚度；若固定在薄钣金罩壳上，应在背面增加加强垫板，否则管夹再牢固也难以抑制共振。

　　三维结构表达上，外形轮廓以长方体夹持体为基础，顶部压板带有适应锁紧件的过渡面，底部平板四角和边缘做规整处理；两个圆形通孔贯穿前后，孔口圆弧与外壁相交形成清晰相贯线。渲染时绿色夹持体与银灰色金属件形成材质区分，能够直观反映弹性夹紧与金属承托的功能分层。对结构设计人员而言，建模过程中不仅要还原外观，更要保证孔位中心、分模面、底板安装面和锁紧件轴线之间的装配关系准确，这样后续出工程图、统计安装空间以及核对管夹选型时，模型才能直接作为布置设计依据。
