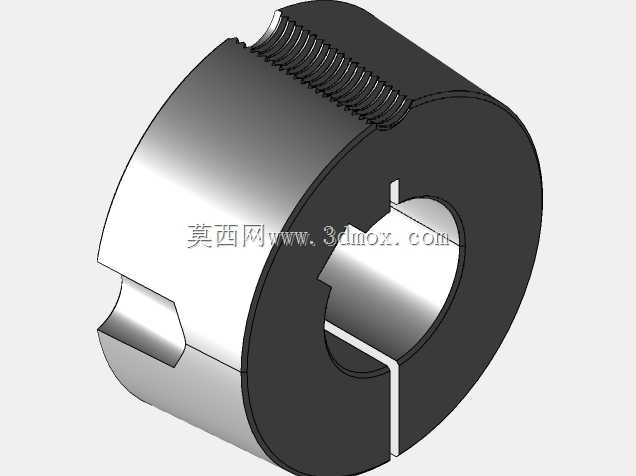

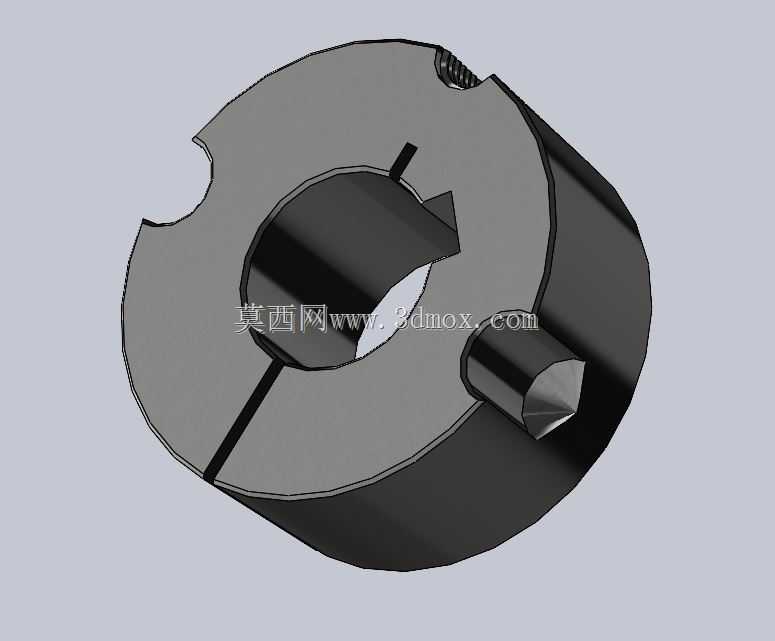

24mm轴用1610型锥形锁紧衬套结构

　　在带轮、链轮、同步轮等传动件的轴系安装场景中，锥形衬套是应用极为广泛的过渡连接部件，这款适配24mm轴径的1610型锥套，核心作用是实现传动件与转轴之间的无键锁紧连接，替代传统平键连接的装配方式，解决键连接存在的应力集中、对中精度差、拆装困难、轴孔配合公差要求严苛等实际工程问题。从实际使用场景来看，这类锥套大量应用在风机、水泵、输送机、减速机配套的传动轮安装中，尤其是需要频繁调整传动件轴向位置、或者现场拆装维护空间受限的工况下，锥套的锁紧特性可以大幅降低装配与维护的作业难度，不需要对轴和轮毂孔做高精度的过盈配合加工，就能传递足够的扭矩。

　　从结构设计逻辑来看，这款锥套采用了外锥面与轮毂内锥孔贴合的结构形式，锥度遵循通用1610系列锥套的标准锥度参数，保证和同系列标准轮毂的互换性；本体沿轴向开有一条通缝，这个缝隙是实现胀紧功能的核心结构，当锁紧螺钉拧紧时，锥套被拉入轮毂的锥孔内，通缝受挤压产生径向收缩，从而抱紧内部的转轴，同时外锥面与轮毂内锥面产生足够的正压力，依靠接触面的摩擦力传递扭矩，相比键连接，这种连接方式不会在轴上加工键槽，避免了轴截面的应力集中点，能有效提升转轴的疲劳强度，同时对中性更好，高速传动时的动平衡表现更优。

　　细节结构上，锥套上设计有标准的锁紧螺钉孔，其中一半为螺纹孔、一半为光孔，对应轮毂上的安装孔位，拧紧螺钉时即可将锥套拉入锥孔完成锁紧，同时还设计了拆卸用的顶丝孔，需要拆卸时将螺钉拧入顶丝孔，即可将锥套从轮毂锥孔中顶出，不需要敲击就能完成拆卸，避免拆装过程中损坏传动件和转轴。内孔设计有键槽结构，既可以实现纯摩擦胀紧连接，也可以配合平键使用，传递更大的扭矩，适配重载传动的工况需求，兼顾了不同扭矩等级的使用需求。

　　从安装边界尺寸来看，这款1610型锥套的轴向长度、外锥大端小端尺寸都遵循行业通用的系列标准，适配所有对应1610锥套安装规格的带轮、链轮等传动件，不需要单独定制轮毂，选型时只需要确认轴径为24mm即可直接匹配使用，安装时不需要加热或者专用压装工具，只需要使用内六角扳手按对角顺序逐步拧紧锁紧螺钉，达到规定的拧紧力矩即可完成安装，对现场装配人员的技能要求更低。

　　实际工程应用中，这类锥套的设计还考虑了公差适配问题，内孔与轴的配合采用间隙配合公差，装配时可以轻松将锥套套入转轴，调整好传动件的轴向位置后再锁紧，解决了过盈配合装配时需要加热、压装，位置调整困难的问题，尤其是长轴上安装多个传动件的场景，可以灵活调整每个传动件的轴向位置，锁紧后不会出现轴向窜动。同时锥套的通缝设计允许一定的轴径公差补偿，即使转轴的实际加工尺寸在合理公差范围内波动，也能实现可靠抱紧，降低了转轴的加工精度要求，间接降低了整机制造成本。

　　在长期使用的可靠性方面，锥套的锁紧方式属于面接触锁紧，接触面积大，单位面积的接触压力小，相比点接触或者线接触的锁紧方式，更不容易出现接触面压溃、松动的问题，在有振动的工况下，只要按要求的力矩拧紧螺钉，就能保持长期的锁紧可靠性，不需要频繁停机检查紧固。同时拆卸时不会损伤轴和轮毂的配合面，多次拆装也不会影响配合精度，适合需要频繁维护更换传动件的设备场景，比如矿山输送设备、农业机械、纺织机械这类维护频率较高的设备，使用这类锥套可以大幅缩短维护停机时间。

　　建模过程中，这类锥套的结构需要重点保证锥面的角度精度、通缝的宽度一致性、螺钉孔的位置度，这些参数直接影响装配后的锁紧效果，如果锥度存在偏差，会导致锥套与轮毂的接触面积不足，传递扭矩的能力下降，容易出现打滑问题；螺钉孔的位置度偏差会导致锁紧时锥套受力不均，出现偏心问题，影响传动的对中性。同时内孔键槽的尺寸需要遵循标准键槽公差，保证平键可以顺利装入，不会出现卡滞或者间隙过大的问题。
