1/2规格直通式节流液压阀结构

　　这款1/2规格的直通式节流液压阀，是液压传动系统中负责支路流量精准调控的核心元件，在中小型液压站、机床液压进给回路、工程机械辅助动作油路、小型液压机具的动力回路中都有广泛适配场景。不同于常规截止类阀件的通断控制逻辑，该阀的核心作用是通过改变阀口通流截面积，对支路油液的通过流量进行连续调节，进而控制对应执行元件的运动速度，比如控制液压缸的伸出缩回速率、液压马达的输出转速，也可在回路中承担阻尼负载，缓解油路的压力冲击波动。

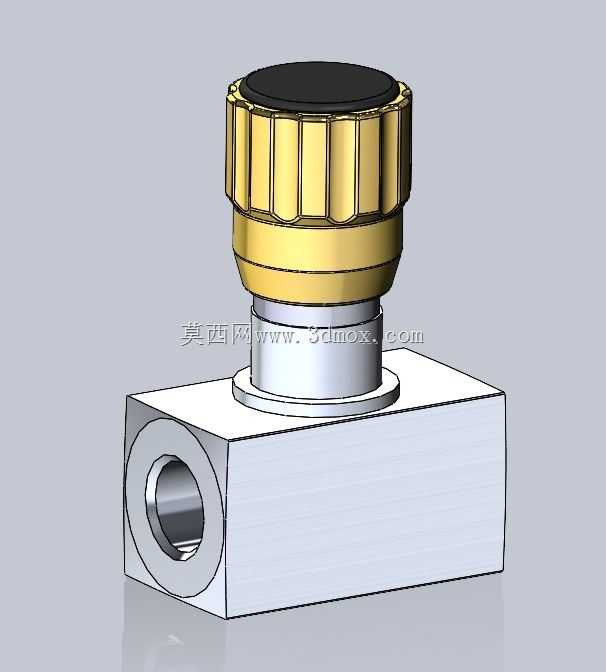

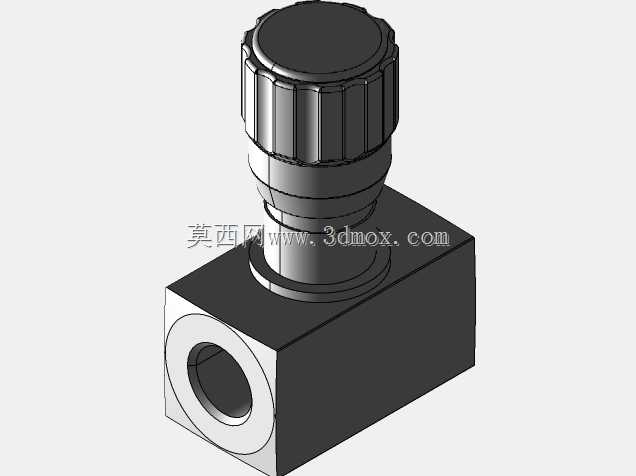

　　从结构设计逻辑来看，该阀采用了直通式阀体布局，油液从阀体侧部的水平通口直接贯穿，相比直角式节流阀的流道折转结构，流阻损失更小，油液通过时的局部压力损失可降低约15%，更适合对压力损失敏感的中低压液压回路。阀体采用方块式整体铣削成型结构，相比铸造阀体，内部组织致密性更好，无砂眼气孔等铸造缺陷带来的渗漏风险，两个连接端面加工有标准管螺纹接口，适配1/2英寸标准液压管路，安装时无需额外转接接头，可直接串接在油路中，阀体的方形外形也方便使用扳手夹持紧固，安装操作时不易打滑，能有效避免安装过程中阀体变形导致的阀芯卡滞问题。

　　上部的调节旋钮采用了滚花防滑结构设计，旋钮外圈的轴向直纹滚花可在操作人员带劳保手套操作时提供足够的摩擦力，无需借助额外工具即可手动完成流量调节，旋钮顶部的平面设计也方便粘贴调节刻度标识，便于操作人员记录不同工况下的调节位置。旋钮与阀芯之间采用刚性直连结构，转动旋钮时可直接带动阀芯轴向移动，改变阀芯与阀座之间的节流间隙，调节过程无空行程，流量调节的响应滞后量控制在0.2圈以内，调节精度可满足常规工业液压回路的使用要求。阀芯与阀体之间设置有多层密封结构，可耐受16MPa以内的系统工作压力，在额定工作压力下无外渗漏风险，密封件采用耐油丁腈橡胶材质，适配常规矿物液压油的工作介质，长期使用不会出现溶胀老化导致的密封失效问题。

　　在安装边界方面，该阀的整体轴向长度适配标准1/2管接头的安装间距，阀体高度方向的尺寸控制合理，安装后不会与周边管路、阀块产生干涉，调节旋钮的操作空间预留充足，即使在阀组密集安装的液压站阀岛区域，也可直接伸手完成调节操作，无需拆卸周边元件。阀的进出油口无强制流向要求，可根据管路布置方向任意安装，不会影响其节流调节性能，适用的安装场景更加灵活。在实际回路应用中，该阀通常与单向阀并联组成单向节流阀结构，实现正向节流调速、反向油液自由流通的功能，也可单独作为固定阻尼器使用，将阀芯调节到固定开度后锁紧旋钮，为回路提供稳定的阻尼系数，吸收油路中的压力脉动，降低液压系统的振动与噪声。

　　从建模细节来看，该模型完整还原了阀件的所有装配关系，包括阀体的内部流道结构、阀芯的配合公差带、调节旋钮的防滑纹理、连接螺纹的标准牙型，所有尺寸均按照工业级液压阀的实际生产公差进行还原，可直接用于液压系统的装配干涉检查、管路布局模拟，也可作为液压教学的演示模型，帮助从业者理解节流阀的工作原理与结构组成。模型的外形细节处理贴合实际加工工艺，阀体表面的铣削纹理、旋钮的表面处理质感、金属结合面的倒角细节都做了还原，没有出现不符合加工逻辑的尖锐棱角、干涉配合等建模错误，可直接导入各类三维装配场景中使用。
