高温管路用轴向管补偿器结构设计

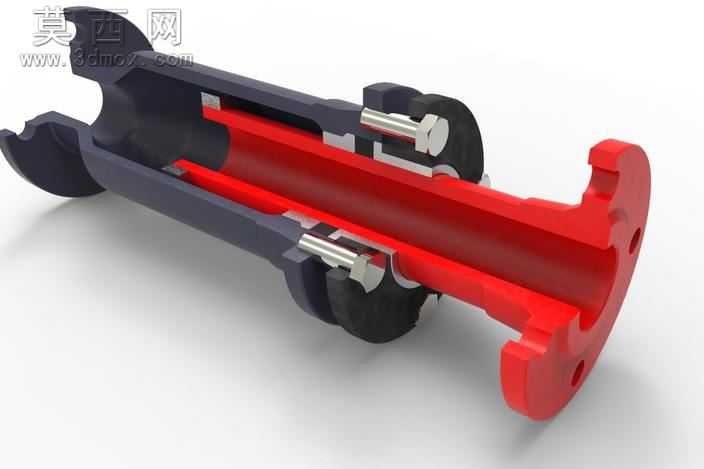

本作品为面向高温介质输送管路设计的轴向管补偿器三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循管路补偿元件的工程设计规范，对各组成部件进行1:1等比例还原，整体模型无几何错误、无干涉重叠问题，可直接用于工程演示、结构校核与二次设计。模型采用剖视展示结构，将内部核心构造完整呈现：主体内筒采用亮红色哑光金属材质，模拟耐高温合金钢的材质特性，表面做均匀粗糙度处理，还原金属加工后的真实质感；外部导向套筒采用深灰色哑光金属材质，与内筒形成清晰视觉区分，便于快速识别内外层结构；密封组件采用黑色橡胶类材质，表面添加细微纹理模拟橡胶密封圈的质感，金属紧固件采用亮面金属材质，还原螺栓、销轴类零件的机加工光泽。结构设计上，该补偿器采用内外套筒滑移式结构，内筒与外筒之间设置多组密封元件保证介质输送过程的密封性，两侧设置带限位结构的连接端，一端为快接式爪形接口，另一端为带安装孔的法兰式连接端，可适配不同规格的管路对接；导向部位设置金属销轴与耐磨衬套结构，保证补偿器在轴向位移过程中运动顺畅无卡滞，同时限制径向偏移量，避免管路受额外应力。设计思路围绕高温管路的热胀补偿需求展开，针对高温介质输送过程中管路因温度变化产生的轴向热变形，通过内外筒的相对滑移吸收位移量，避免管路因热应力产生变形、开裂甚至泄漏问题；密封结构采用多重密封设计，可适配高温工况下的密封需求，保证介质输送过程的密封性与安全性；连接结构兼顾安装便捷性与连接可靠性，爪形接口可实现快速对接，法兰端可通过紧固件实现牢固连接，适配不同的管路安装场景。渲染阶段采用柔和的工业产品展示布光，通过多角度光源突出模型的结构层次与材质差异，阴影过渡自然，整体视觉效果清晰直观，既能够完整展示产品的外观形态，也能够清晰呈现内部的核心构造与装配关系，可用于产品宣传、技术交底、教学演示等多种场景。
