管式空间桁架车辆承载框架结构

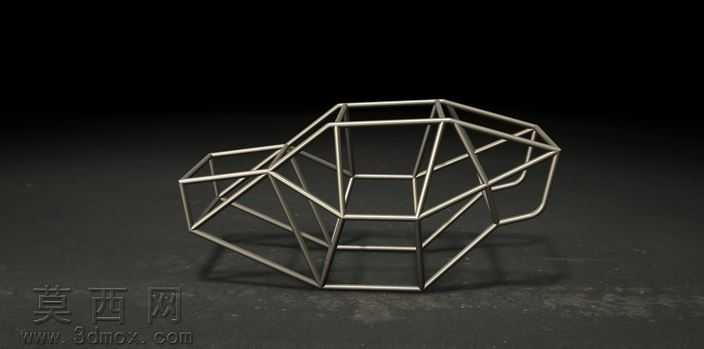

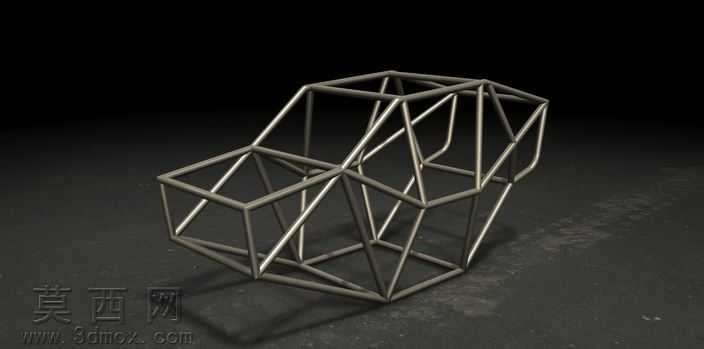

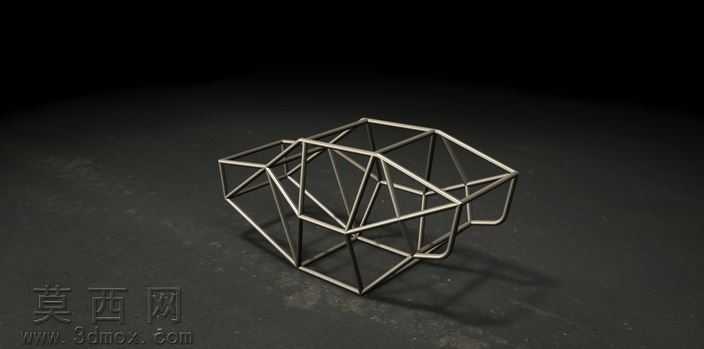

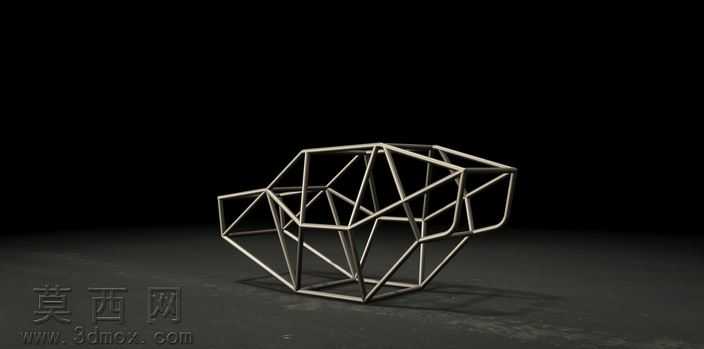

本作品为管式空间桁架车辆承载框架三维建模成果，建模过程依托三维参数化设计工具完成，整体以等径金属管材作为基础建模单元，通过精准的空间坐标定位搭建出完整的笼式承载结构。建模阶段首先梳理了管式车架的力学传递逻辑，从车头防撞缓冲区、驾驶舱承载区到车尾动力安装区依次排布管材走向，每一处管材衔接节点都做了共面贴合处理，避免出现建模间隙或穿模问题，所有管材的弯折角度都参考了实车管架的加工工艺参数，还原了冷弯管材的平滑过渡弧度，没有生硬的直角转折。材质渲染阶段为框架赋予了磨砂金属钢材材质，调整了金属粗糙度与环境反射参数，让管材表面呈现出真实焊接钢管的哑光金属质感，渲染场景采用暗调纯色背景，搭配柔和的侧方主光源与底部补光，清晰勾勒出每一根管材的空间位置与框架的整体透视关系，阴影部分做了柔化处理，既突出框架的立体结构，又不会因阴影过重遮挡管材衔接细节。结构设计上采用三角形稳定排布逻辑，在驾驶舱周边、底盘主纵梁与横梁衔接处都添加了斜向支撑管材，形成连续的受力传递路径，车头部分管材向外延伸形成缓冲区结构，底盘位置预留了动力总成、悬挂系统的安装点位，框架整体为中空管式结构，在保证结构刚度的前提下尽可能降低整体重量。设计思路上以轻量化高刚度承载为核心目标，没有添加多余的装饰性结构，完全围绕管式车架的承载功能搭建模型，建模过程中反复校验每一根管材的空间位置，确保整体结构对称规整，各安装点位的坐标尺寸符合通用小型车辆的布局要求，完整还原了管式桁架车架的典型结构特征，可作为车辆结构设计、管架类产品建模的参考素材。
