小型精密手动夹持台钳结构设计

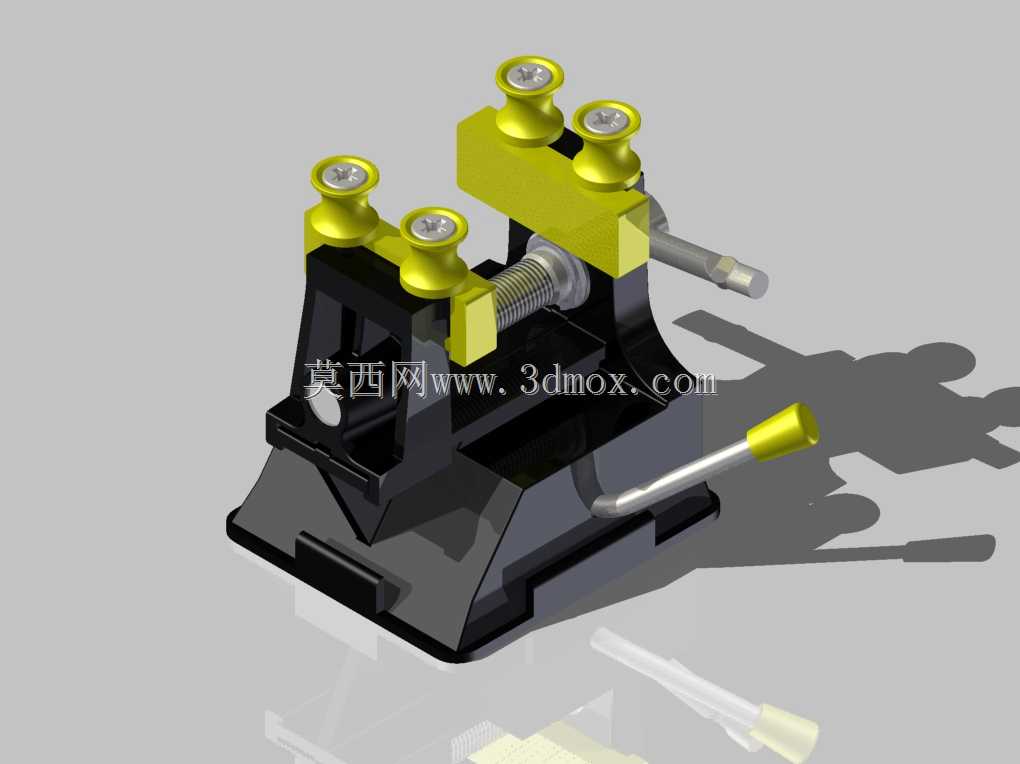

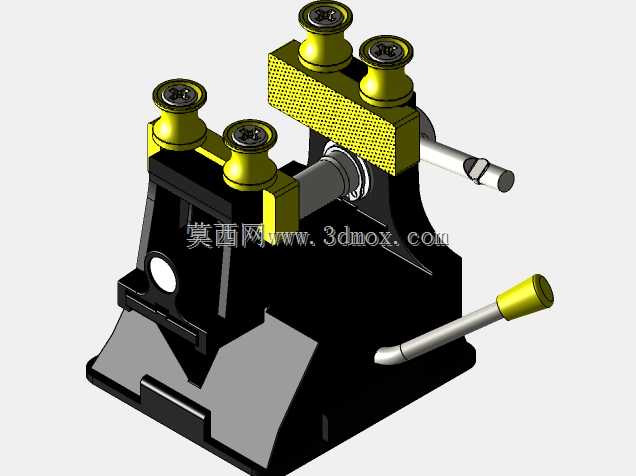

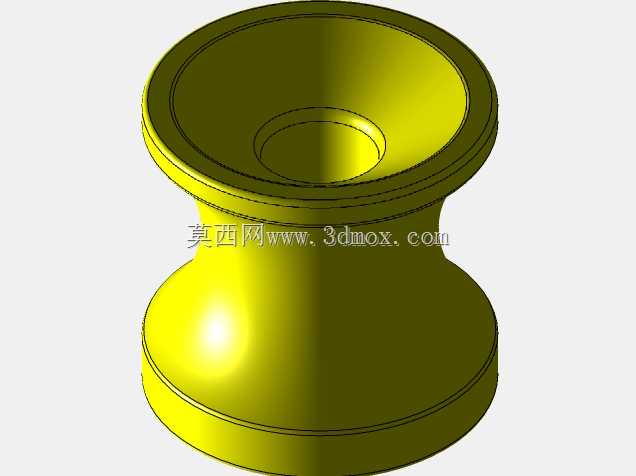

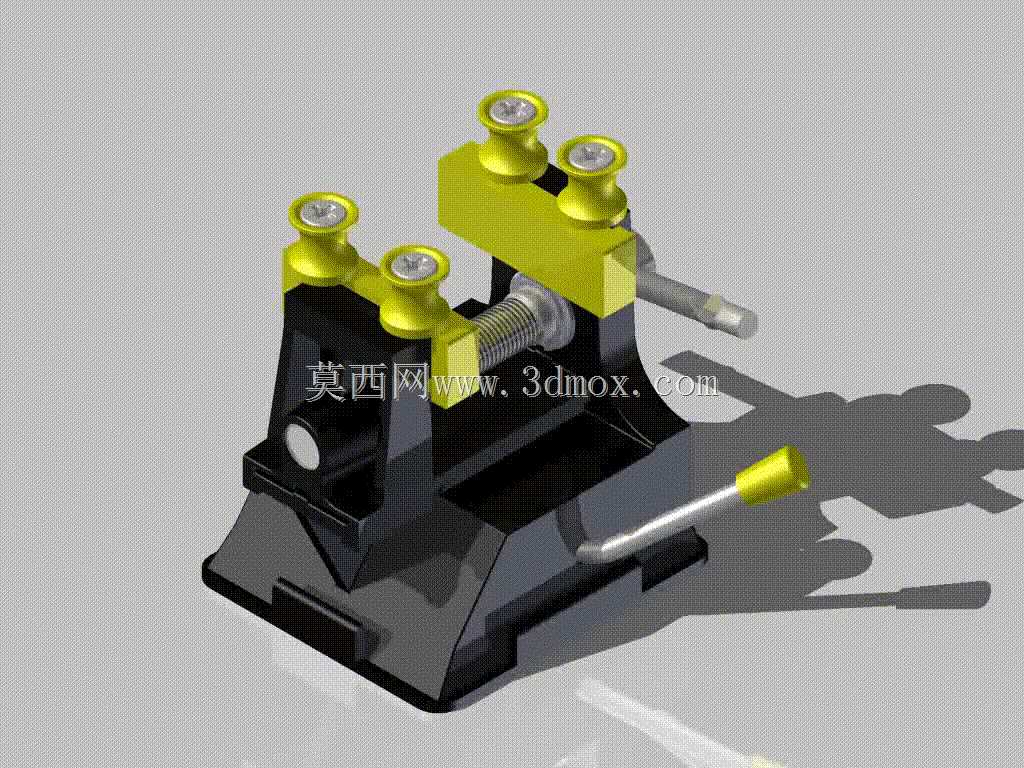

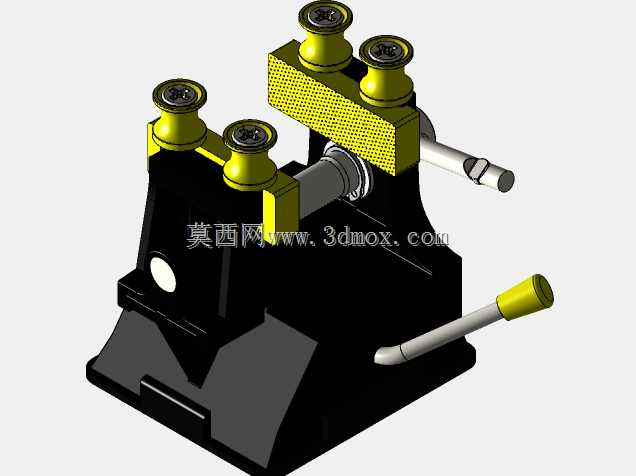

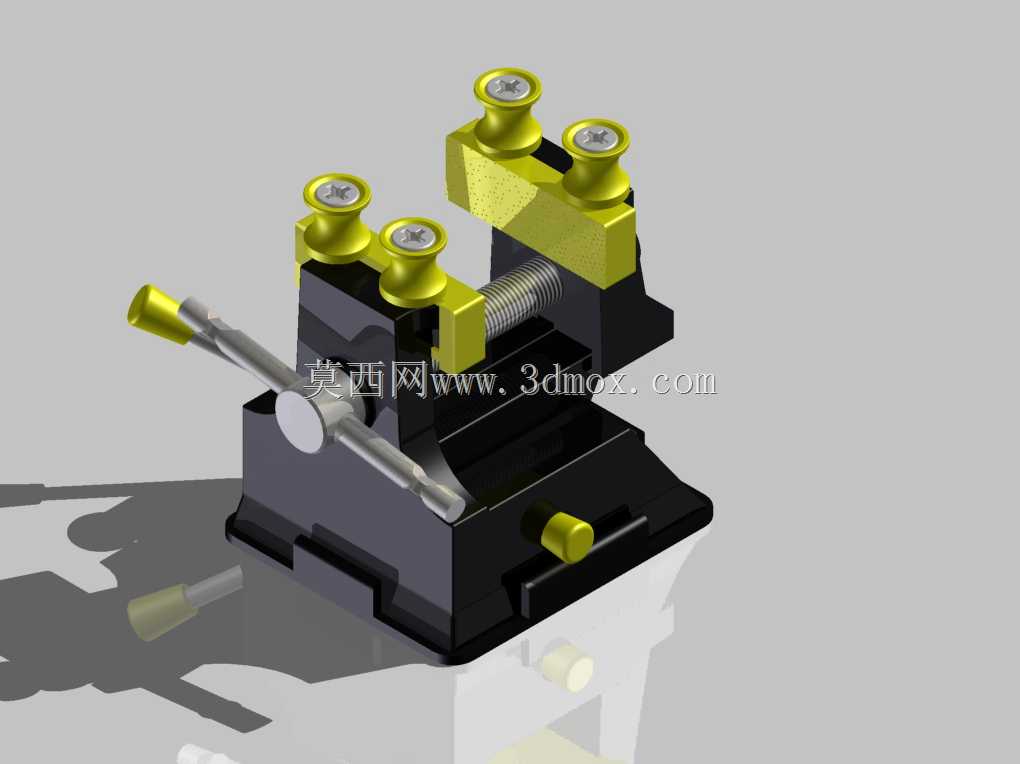

　　这款小型手动夹持装置，核心定位是面向精密小件加工、手工修配、模型制作场景的夹持工装，区别于工业级重型台虎钳的大夹持力、大行程设计，它更侧重小尺寸工件的稳定装夹与操作便捷性，在桌面级加工工位、hobby 加工场景、精密装配工位中都能适配。从结构功能来看，装置采用螺杆进给的经典夹持传动结构，主操作手柄布置在钳身侧下方，操作时手腕自然下垂即可完成进给锁紧，符合人体工学操作姿态，长时间操作不易产生疲劳；钳口位置设置了四个可调式压头，每个压头都带独立的调节旋钮，可针对异形工件、不规则轮廓工件实现多点位压紧，避免传统平口钳夹持异形件时出现的点接触打滑、工件压伤变形问题，四个压头的高度可独立微调，能适配带台阶、斜面、局部凸起的小型工件装夹需求。

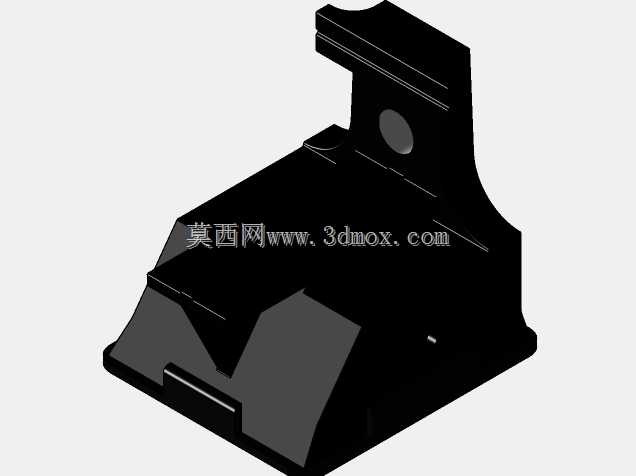

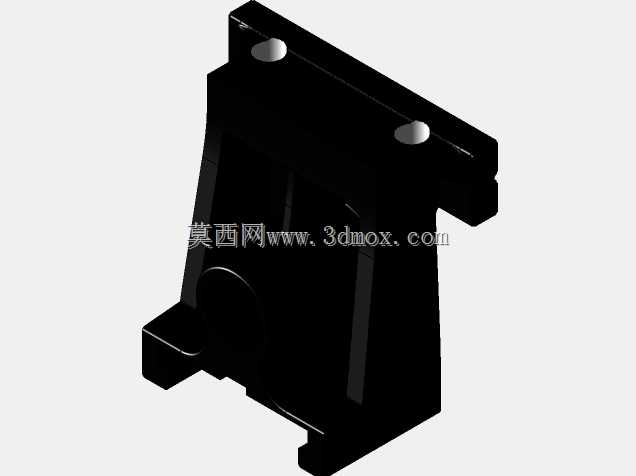

　　钳身主体采用铸铁式基座结构，底部做了加宽的支撑面设计，放置在工作台面时可通过底部预留的安装孔位完成螺栓固定，也可搭配磁吸座实现快速工位切换，整体安装边界控制在极小范围内，不会占用过多桌面操作空间，适合空间紧凑的小型加工工位布置。设计思路上，这款夹持装置没有盲目追求大夹持行程与极限夹持力，而是把设计重心放在小工件夹持的适配性上：传统小型台钳多采用整体式平钳口，夹持小尺寸异形零件时往往需要额外搭配铜垫、软钳口来避免夹伤，且很难保证多点受力均匀，这款结构把固定钳口做成分体式可调压头结构，每个压头的端面都做了防滑纹理处理，既可以通过螺杆进给实现整体钳口的开合，也能单独调整每个压头的伸出量，让每个接触点都能贴合工件表面，装夹薄壁件、

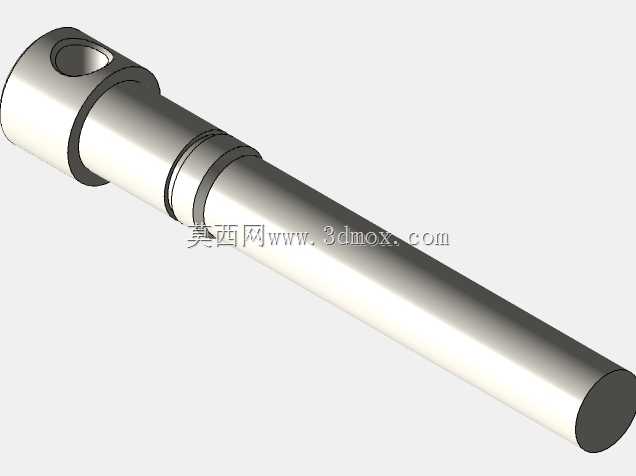

　　小型不规则零件时，能把夹持力均匀分散到四个接触点，避免单点压力过大造成的工件变形。从实际使用场景来看，它可以适配小型零件的钻孔、打磨、攻丝、装配等工序，比如钟表零件修配、3D打印零件后处理、电子元器件焊接辅助夹持、小型五金件修形等场景，都能提供稳定的夹持力；钳身的活动钳身与固定基座之间采用燕尾槽导向结构，进给过程中钳口不会出现上下翘动、左右偏移的问题，保证夹持的同轴度与平行度，进给螺杆采用梯形螺纹设计，具备自锁特性，夹持到位后不会因为加工过程中的振动出现松脱问题，不需要额外加装锁紧机构就能保证装夹可靠性。外形尺寸方面，整体结构做了紧凑化设计，钳身最大开合行程控制在适配小型零件的范围内，

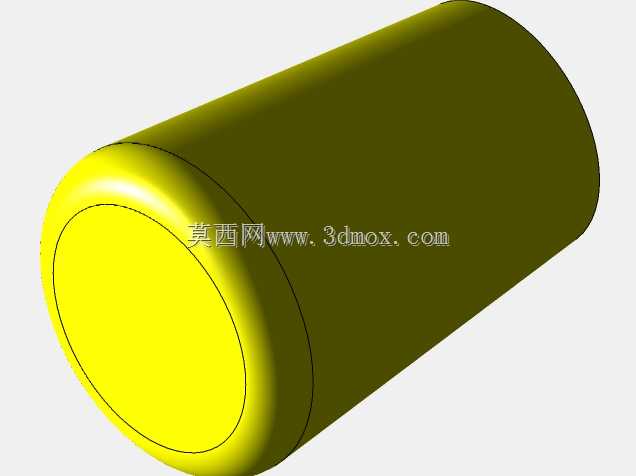

　　四个压头的调节行程可以覆盖大部分常见小型异形件的轮廓差，基座的高度经过优化，操作时工件的加工面刚好处于人手操作的舒适高度，不需要额外垫高就能完成打磨、钻孔等操作；钳身的外露金属部件都做了圆角处理，避免操作过程中划伤手部，操作手柄的端部做了防滑握柄设计，戴劳保手套操作时也不会出现打滑问题。在结构细节上，进给螺杆的端部做了限位设计，最大开合位置不会出现螺杆脱出钳身的问题，四个可调压头与钳身的连接采用细牙螺纹调节，调节精度更高，可以针对薄壁件、脆性零件实现微进给压紧，避免压力过大压碎工件；压头的接触端面可以根据使用需求更换不同材质的接触垫，比如铜垫、橡胶垫、尼龙垫，适配不同材质工件的夹持需求，不需要整体更换钳口就能实现软夹持功能。这款夹持装置的结构没有冗余设计，所有部件都服务于小工件精密夹持的核心功能，既可以作为固定工位的常备工装，也可以作为移动维修场景的便携夹持工具，整体重量控制在单手可拎取的范围内，外出维修、现场装配时可以随身携带，不需要依赖重型工作台就能完成小型零件的装夹作业。导向结构的配合间隙经过优化，长期使用后也不会出现明显的旷量，梯形螺纹的耐磨性较好，频繁进给操作也能保持较长的使用寿命，日常维护只需要定期在螺杆与导向面涂抹润滑脂即可，不需要复杂的保养流程。
