50mm入口径DOS排气消音器结构设计

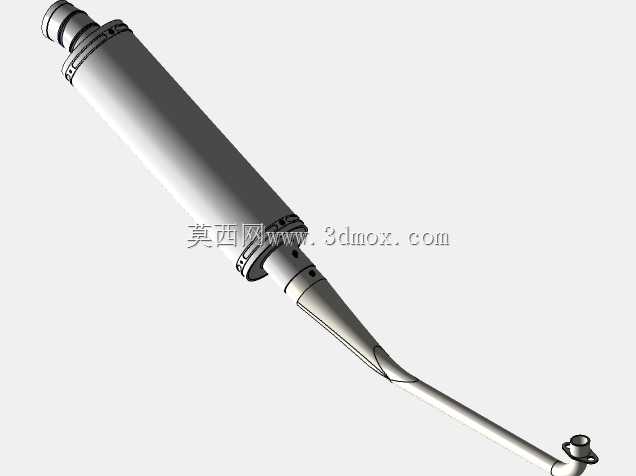

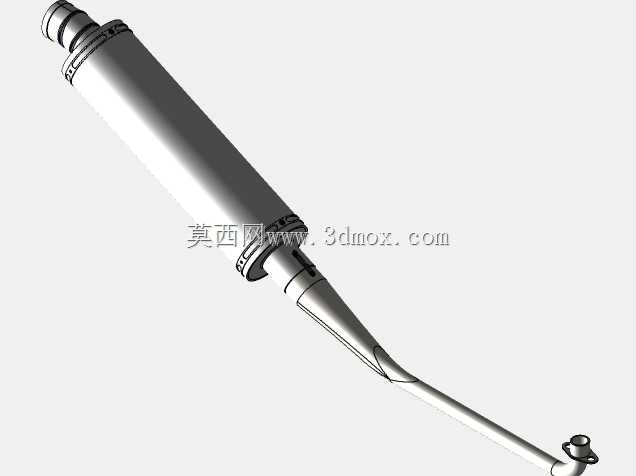

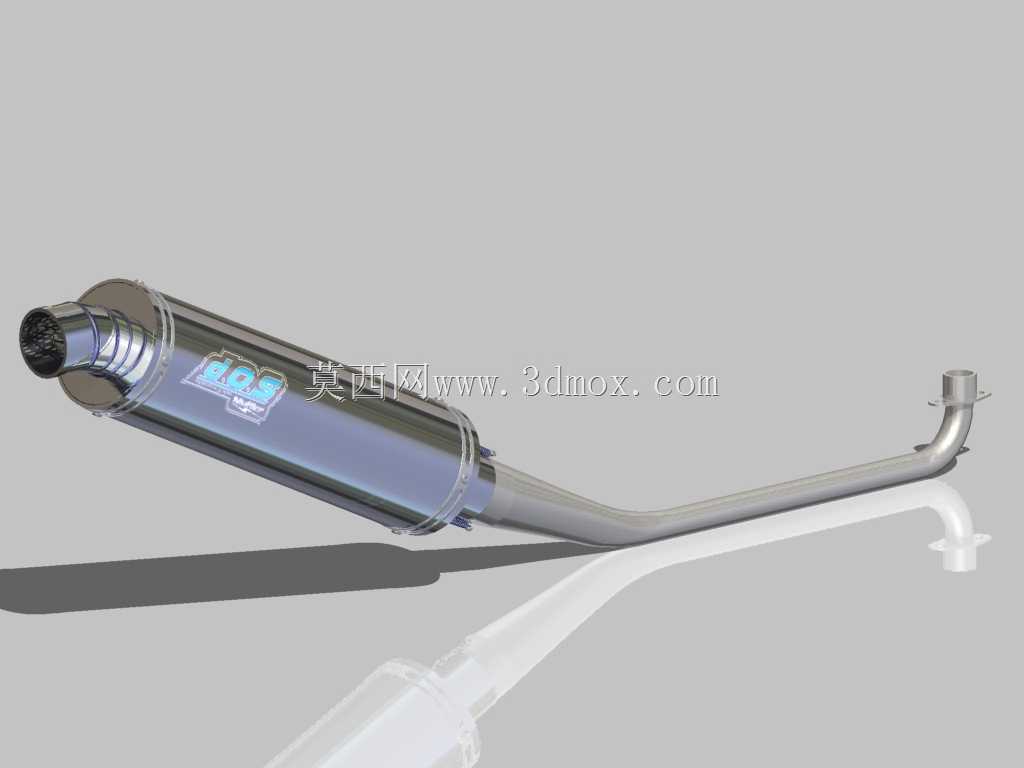

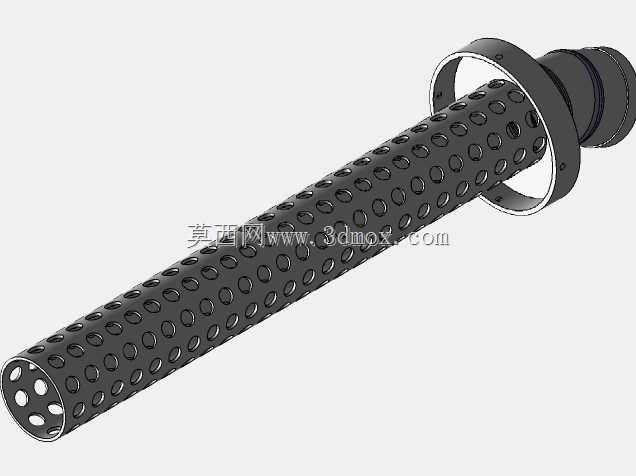

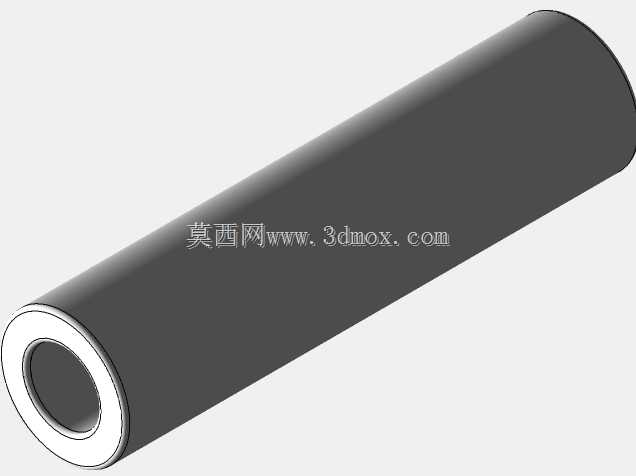

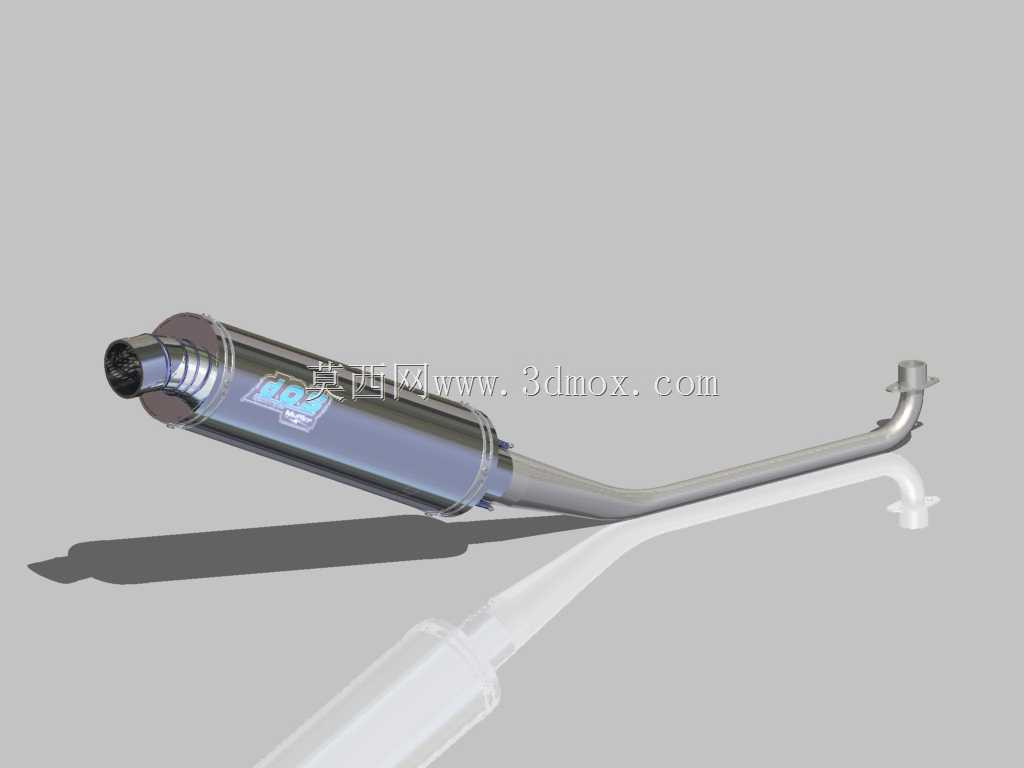

　　这款50mm入口径的排气消音器，主要适配小排量内燃机、小型通用动力机组以及改装类两轮动力设备的排气系统改造与配套设计，核心作用是在排气通路中通过结构阻尼、腔体扩容、气流导向的组合设计，降低排气脉冲带来的气动噪声，同时尽可能减少排气背压对动力输出的负面影响。从结构设计逻辑来看，整体采用直通式阻抗复合消声的思路，主体腔体为等径圆筒结构，入口端直接对接50mm外径的排气弯管，弯管的弯折角度经过曲率校核，既保证安装时能绕开周边的车架、护板等结构件，也避免弯折处流道截面突变造成的额外排气阻力。腔体内部并非简单的空筒结构，入口段设置了带导流孔的内插管，高速排气气流进入腔体后，首先通过内插管的小孔分流，打破原有排气的脉冲层流状态，

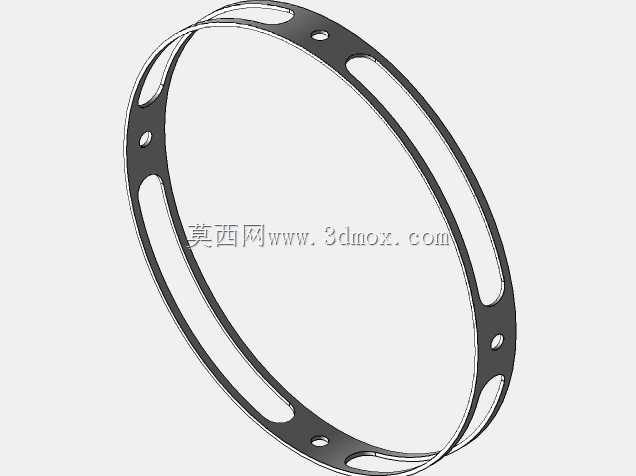

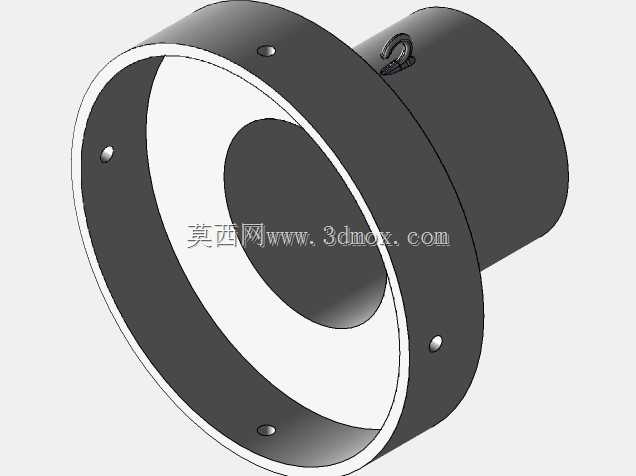

　　让气流在腔体内完成第一次扩容减速，气流在腔体内沿轴向流动的过程中，筒壁的阻尼结构会吸收中高频段的气动噪声，而腔体两端的变径端盖则形成共振腔，针对性抵消排气过程中的低频脉冲噪声，最后经过消声处理的气流从出口端顺畅排出。在安装边界的设计上，入口弯管的末端预留了标准卡箍安装位，适配常见的50mm排气卡箍连接方式，不需要额外焊接转接结构，安装时可以直接对接前段排气管路，主体圆筒的外径控制在合理范围内，安装后不会超出常规两轮设备的车身侧方边界，避免骑行或者设备运行过程中剐蹭周边物体。筒身表面做了可视化的标识区域，方便安装时识别进气方向，避免反向安装造成消声效果下降、排气阻力陡增的问题。从实际应用场景来看，这类消音器既可以用于小型发电机组、

　　小型空压机这类固定动力设备的排气降噪，也能适配越野摩托、改装踏板车这类移动动力设备的排气系统升级，在设计时充分考虑了不同安装场景的兼容性：弯管的角度可以根据实际安装需求做小幅度调整，主体腔体的固定点预留了通用的吊耳安装位，可以通过橡胶吊耳固定在车架或者设备机架上，减少消音器工作时的振动传递到机身，避免长期振动造成的连接螺栓松动、管路开裂问题。在气流组织的设计上，特意避免了腔体内部的直角转折结构，所有气流经过的位置都做了圆角过渡，既减少了气流在腔体内部形成涡流造成的动力损失，也能降低涡流本身产生的二次噪声，相比同尺寸的纯阻性消音器，这种复合结构的消声频带更宽，在发动机不同转速区间都能保持稳定的降噪效果，不会出现高转速区间消声效果骤降、

　　排气阻力陡增的问题。在外形尺寸的匹配上，50mm的入口径刚好对应主流小排量动力设备的排气出口尺寸，不需要额外做变径转接，主体腔体的长度经过流道仿真校核，既保证了足够的消声腔容积来实现降噪目标，也不会因为腔体过长造成安装空间不足，出口端的管径与入口端保持一致，保证排气通路的整体通径一致，避免截面变化带来的排气背压波动。实际装配过程中，只需要先将入口弯管与前段排气管通过卡箍预固定，调整好消音器主体的角度，确保与周边的结构件保留足够的隔热间隙，再通过吊耳将主体固定在机架上，最后锁紧卡箍螺栓即可完成安装，不需要复杂的定位工装，适配性较强。
