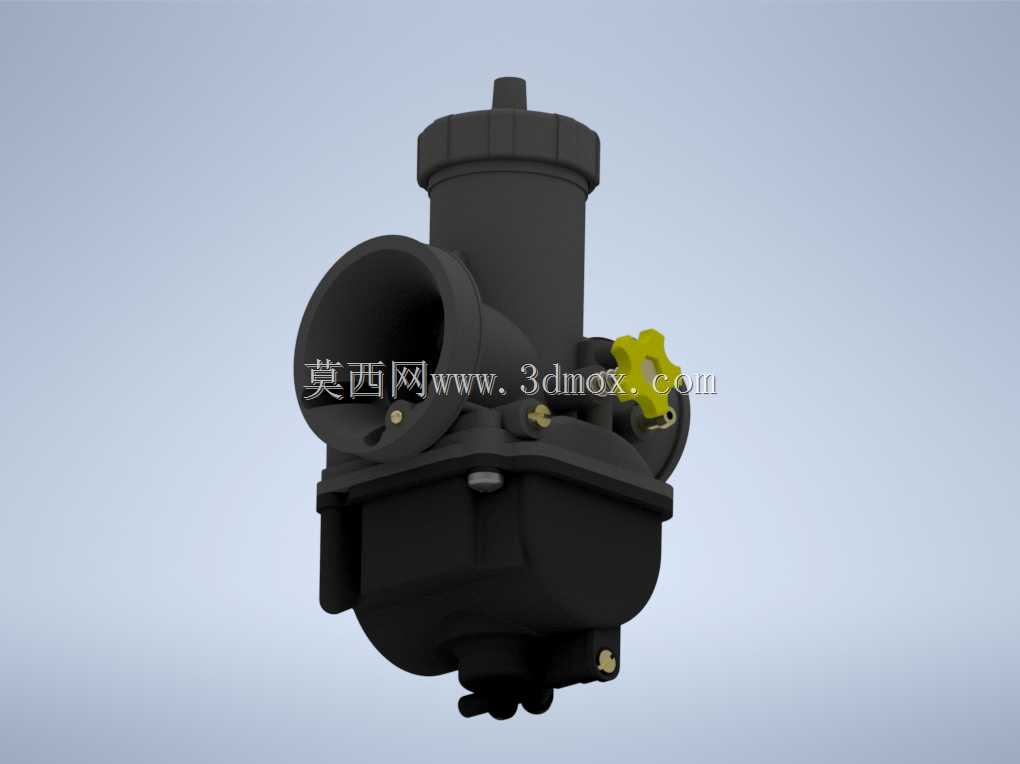

Keihins PE28摩托车化油器结构设计

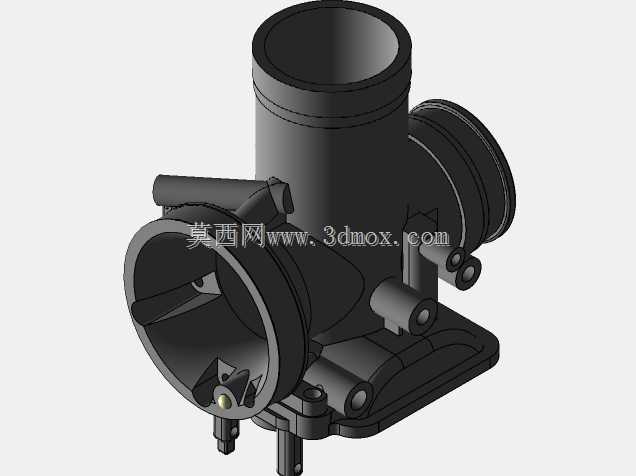

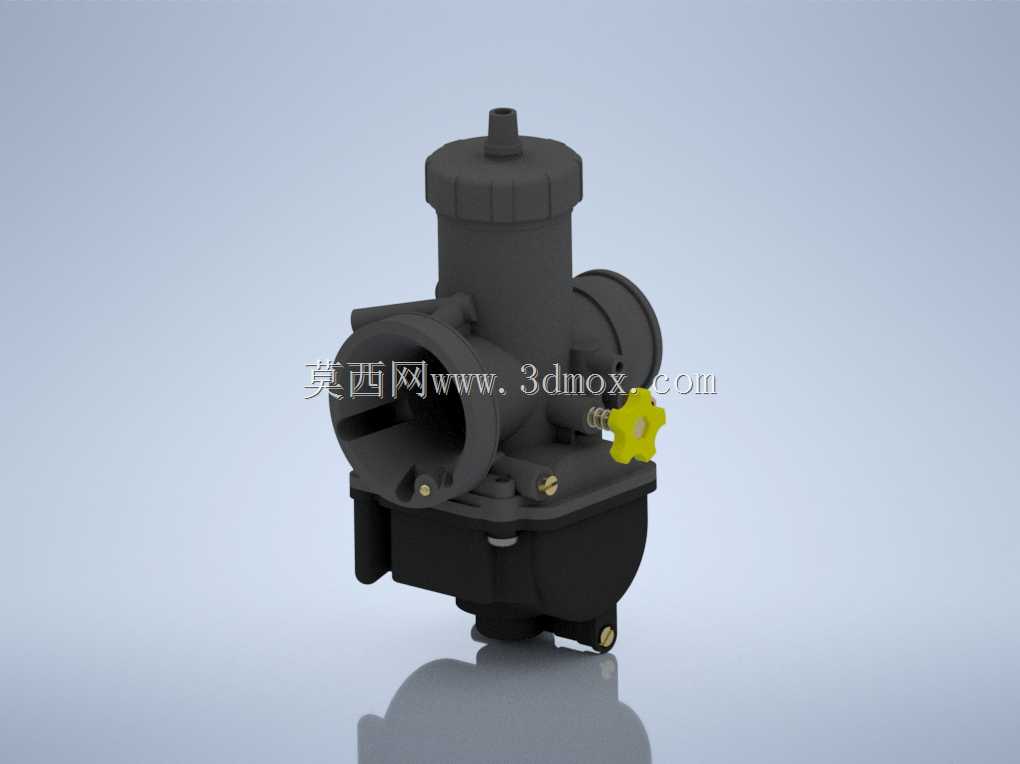

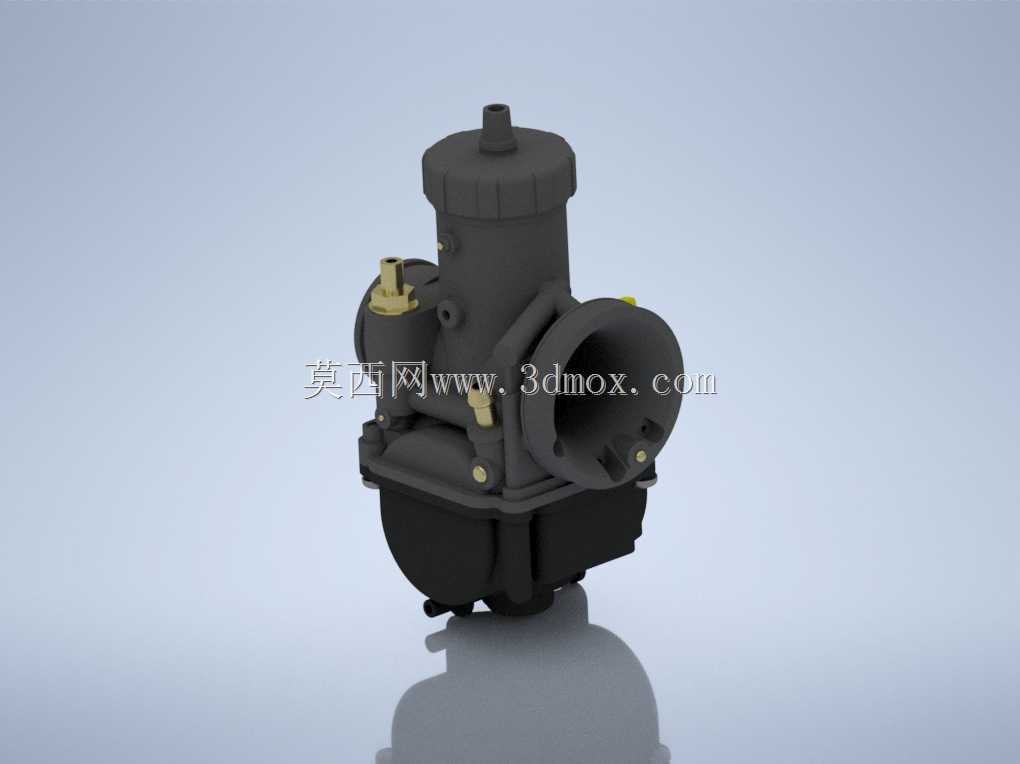

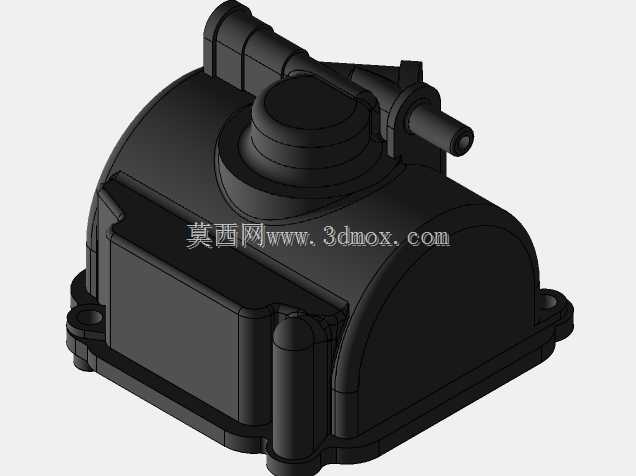

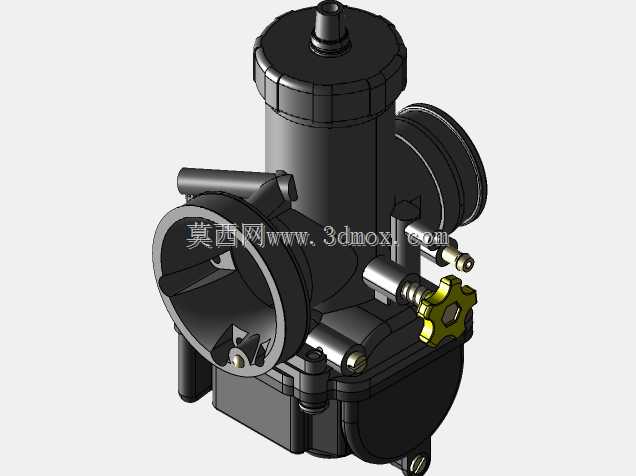

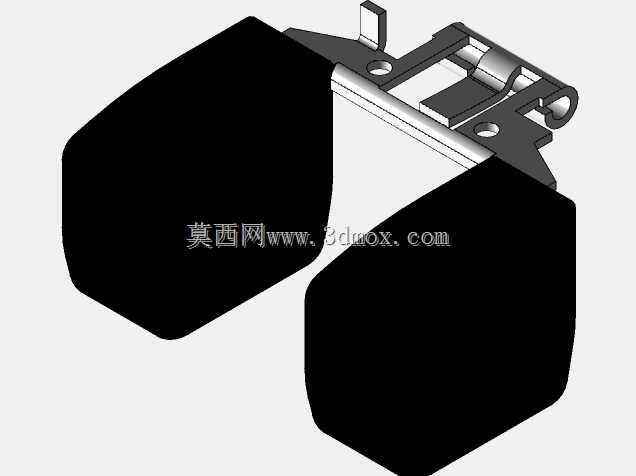

　　这款化油器主要适配中小排量跨骑、越野摩托车的单缸四冲程发动机，也可在同排量小型通用动力设备上做燃油供给改装使用，核心作用是根据发动机不同工况的进气负压，精准匹配燃油与空气的混合比例，让缸内燃烧过程保持在合理空燃比区间，既保证动力输出平顺，也能避免混合气过浓导致的积碳、油耗过高，或是混合气过稀引发的回火、动力不足问题。从结构设计来看，整体采用柱塞式节气门结构，相比真空膜片式化油器，油门响应的直接性更强，更适配需要频繁变工况的越野、竞技类骑行场景，柱塞提升过程中可同步改变进气通道的通流面积，配合油针的锥度变化控制主量孔的出油量，实现不同节气门开度下的油气匹配。浮子室布置在主体下部，通过浮子针阀的升降控制进油通断，

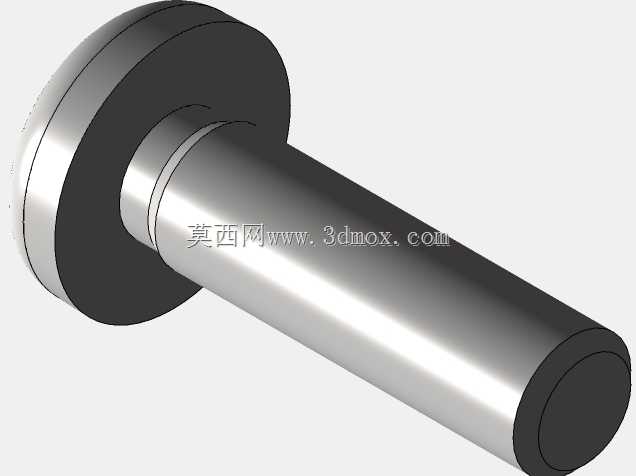

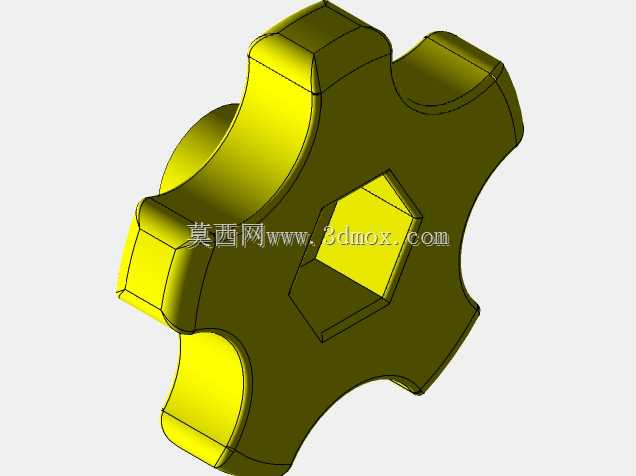

　　维持浮子室内稳定的油面高度，避免车辆倾斜、颠簸工况下出现油面异常波动导致的供油不稳，浮子室底部设置有放油螺钉，可在长期停放或燃油杂质沉积时快速排空存油，减少油路堵塞风险。进气接口采用大口径直通设计，通径匹配28mm规格的进气歧管，安装时需保证接口处的密封胶圈完全贴合，避免漏气导致的混合气浓度异常；节气门侧的油门拉线安装位预留了足够的调节行程，可适配不同走线布局的车型，怠速调节螺钉、混合气调节螺钉都布置在主体外侧便于操作的位置，装车后无需拆解周边部件即可完成怠速工况的微调。主体外壳采用压铸铝合金材质，表面做哑光硬质氧化处理，既减轻整体重量，也能抵御燃油侵蚀与日常使用中的磕碰，各个油道、气道的转角位置都做了圆滑过渡处理，

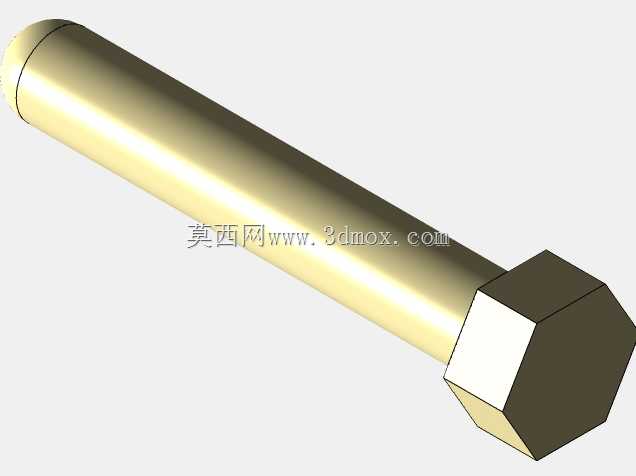

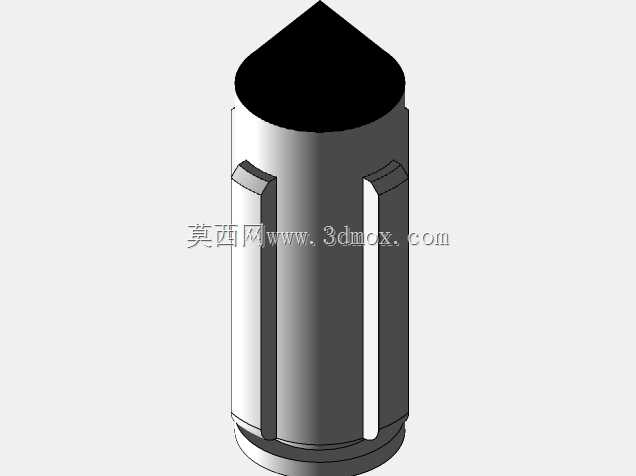

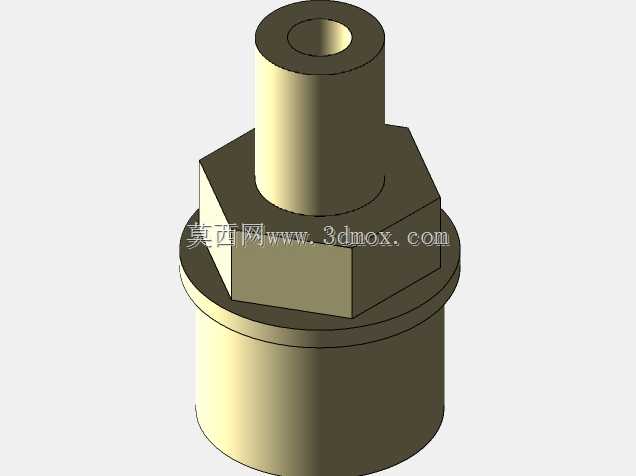

　　减少气流与燃油流动的阻力，避免紊流影响供油精度。主量孔、怠速量孔都采用可更换的模块化设计，可根据不同使用场景的海拔、气温、燃油标号更换对应规格的量孔，比如高海拔地区空气稀薄，可更换更小流量的主量孔避免混合气过浓，竞技改装场景也可更换大流量量孔提升全油门工况的动力输出。安装边界方面，整体固定位采用双螺栓孔布局，孔距匹配主流单缸250cc级别发动机的进气安装位，与空滤器连接的接口外径适配标准橡胶空滤接头，无需额外改装转接座即可完成装车，整体外形没有突出的尖锐结构，在车架内布置时不会与周边的车架管、线路、拉索发生干涉。设计过程中重点考虑了不同工况下的供油稳定性，怠速工况下由怠速量孔单独供油，配合怠速油道的出口位置设计，

　　保证节气门接近全关时仍能形成均匀的混合气，维持发动机稳定怠速运转；中小开度工况下油针与主喷管配合，随着柱塞提升逐步增加供油量，满足日常巡航的平顺性需求；大开度全负荷工况下主量孔完全参与供油，保证足够的燃油供给量，满足动力输出需求。同时各个密封面都采用耐油橡胶密封圈做静密封，活动的柱塞、油针位置做了高精度的间隙配合，既保证运动顺畅无卡滞，也不会出现间隙过大导致的漏油、漏气问题，浮子的配重经过反复校准，保证车辆在30度以内倾斜角度时仍能维持正常油面，不会出现溢油问题。
