摩托车前减震器抱箍式安装固定座结构

　　这类抱箍式减震安装固定座，主要应用在跨骑式摩托车、越野踏板车的前悬架系统中，承担前减震筒与上联板、前挡泥板支架、制动管路固定座的连接承载作用，是前减震系统装配环节中不可缺少的受力连接件。日常工况下，这个部件需要传递前轮经过颠簸路面时传递上来的纵向冲击载荷，同时还要承受转向过程中产生的横向扭转力矩，以及制动时前减震压缩带来的轴向剪切力，对结构强度和夹紧可靠性的要求远高于普通外观覆盖件的固定支架。

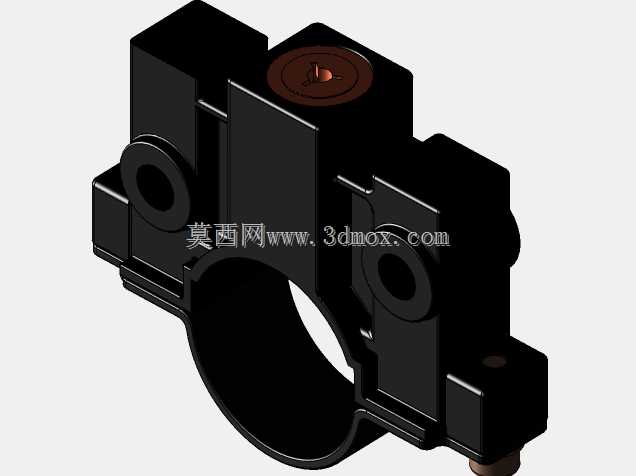

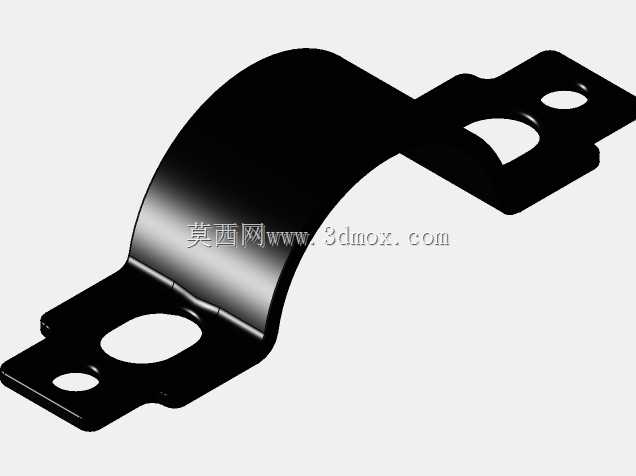

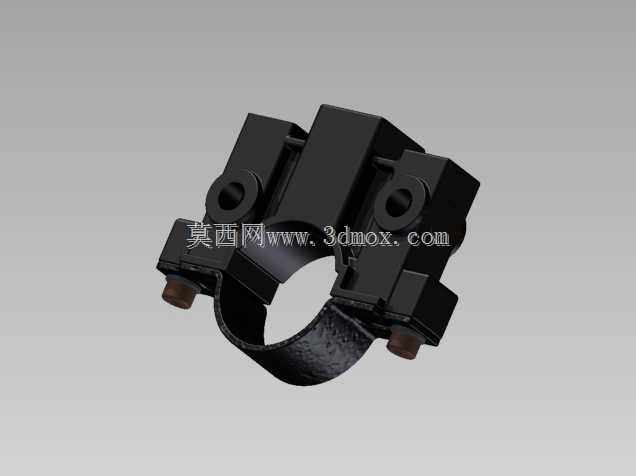

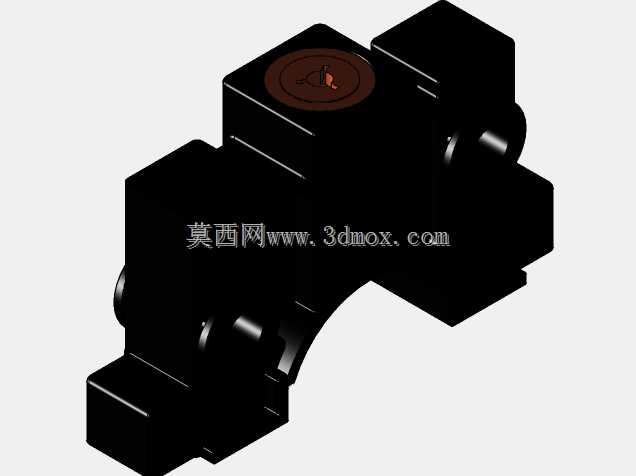

　　从结构设计逻辑来看，整体采用分体抱箍加双侧锁紧螺栓的结构形式，下半部分为卷圆成型的半开放抱箍弧面，弧面内径与前减震器外筒的外径保持严格的公差配合，装配时抱箍内弧面完全贴合减震筒外壁，通过两个端部的锁紧螺栓施加预紧力，依靠接触面的静摩擦力实现固定座在减震筒上的位置锁止，避免车辆行驶过程中出现固定座滑移、偏转的问题。上半部分为一体化铣削成型的安装凸台，凸台上预留的两个同轴光孔，用于和上联板的定位销、前挡泥板的安装支耳进行配合，凸台的平面度公差控制在0.1mm以内，保证装配后连接面不会出现间隙，避免长期受载后出现连接松动。

　　设计过程中，抱箍的开口间隙是需要重点校核的参数，间隙过大会导致螺栓锁紧行程不足，无法提供足够的抱紧力，车辆经过剧烈颠簸时容易出现固定座移位；间隙过小则会导致装配时抱箍无法顺利套入减震筒外筒，甚至在锁紧过程中出现抱箍局部应力集中，长期受交变载荷作用产生疲劳裂纹。同时抱箍内弧面的粗糙度需要控制在Ra1.6-3.2之间，既不能过于光滑导致摩擦系数不足影响锁紧可靠性，也不能过于粗糙划伤减震筒的外表面防护层，加速减震筒表面的锈蚀磨损。两个锁紧螺栓的安装孔位采用同轴沉孔设计，沉孔深度刚好容纳螺栓头部的厚度，避免螺栓头部突出安装平面，干涉周边其他部件的装配空间。

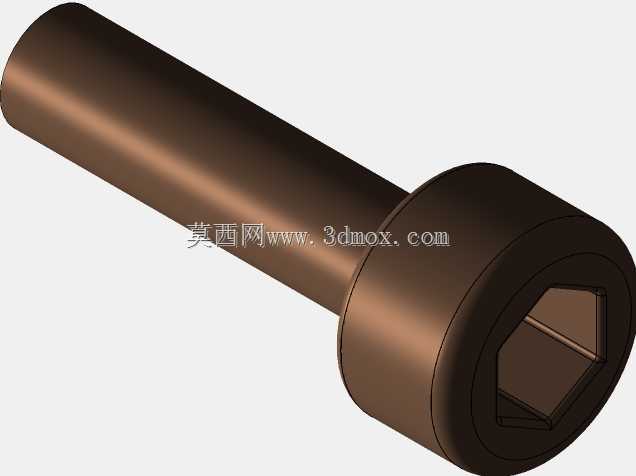

　　从安装边界尺寸来看，抱箍的卷圆内径根据适配的减震筒直径做匹配，常规适配中小排量跨骑车的规格内径多为31mm、33mm两个主流尺寸，整体安装座的总宽度控制在72mm以内，总高度不超过45mm，锁紧螺栓采用M8规格的内六角圆柱头螺栓，螺栓的有效锁紧长度根据抱箍的壁厚做匹配，保证锁紧后螺栓露出螺母2-3个螺距，既满足螺纹连接的强度要求，也不会因为螺栓过长突出刮擦周边的制动软管或者线束。安装凸台上的两个固定孔中心距严格和上联板对应安装位的孔距保持一致，公差控制在±0.05mm，避免装配时出现孔位错位导致强制装配产生内应力。

　　实际使用场景中，这个固定座除了承担基础的连接作用，部分车型还会在凸台侧面预留小型的螺纹孔，用于固定前制动管路的管夹、车速传感器的线束支架，减少整车装配时额外增加固定卡箍的数量，提升装配效率。结构选材上多采用45号钢整体模锻后再做机加工成型，表面做发黑或者电泳处理提升防锈能力，相比普通钢板冲压焊接的同类型部件，整体强度提升40%以上，能够承受越野场景下连续颠簸冲击的载荷要求，不会出现焊缝开裂、抱箍变形的失效问题。设计建模过程中，需要重点做抱箍锁紧状态下的应力仿真分析，校核螺栓施加额定预紧力时，抱箍的最大应力点是否低于材料的屈服强度，同时验证抱紧状态下接触面上的摩擦力是否能够满足纵向载荷的承载要求，避免出现打滑失效。另外还要考虑装配工艺性，抱箍的开口端部做15度的导向倒角，方便装配时顺利套入减震筒，减少装配过程中的卡滞问题。
