商用意面加工辊压成型核心部件结构

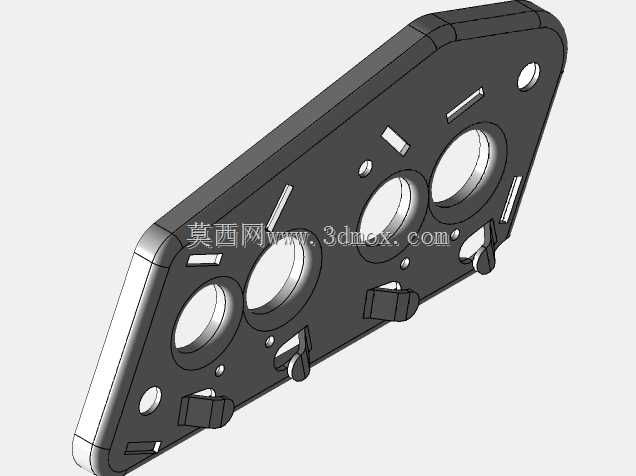

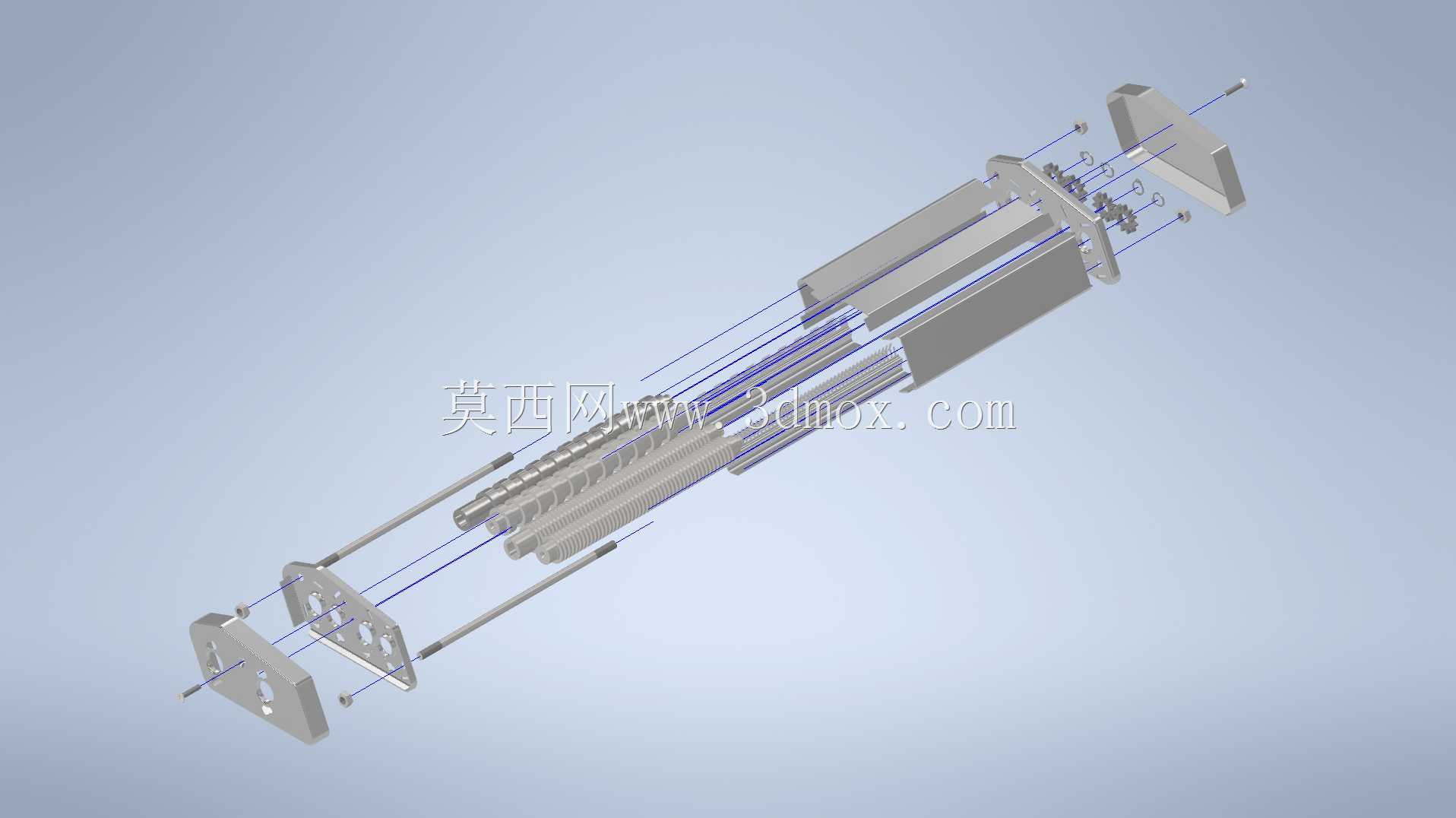

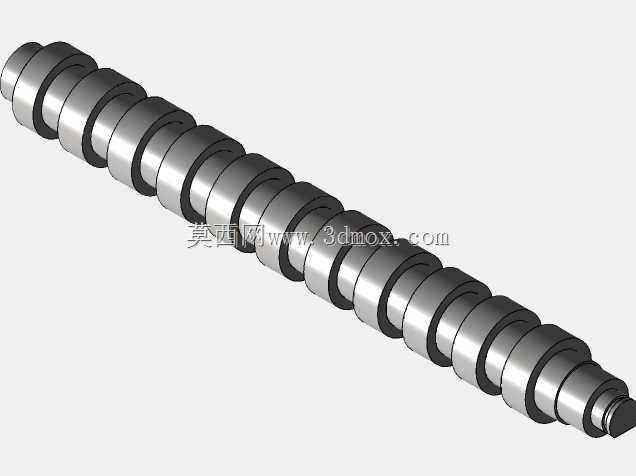

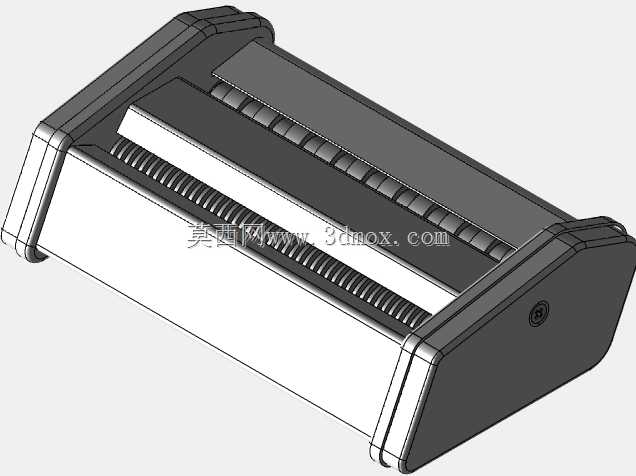

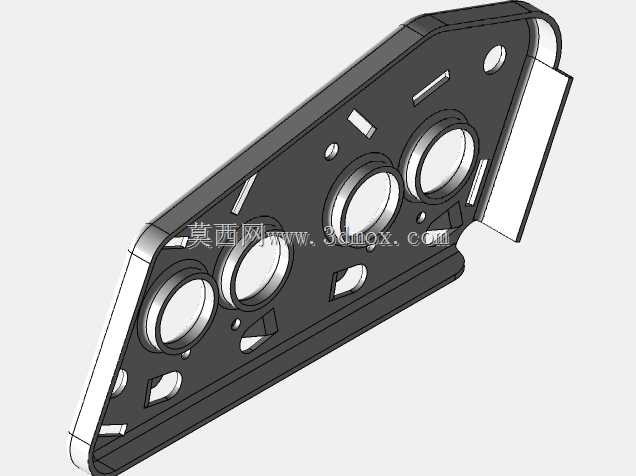

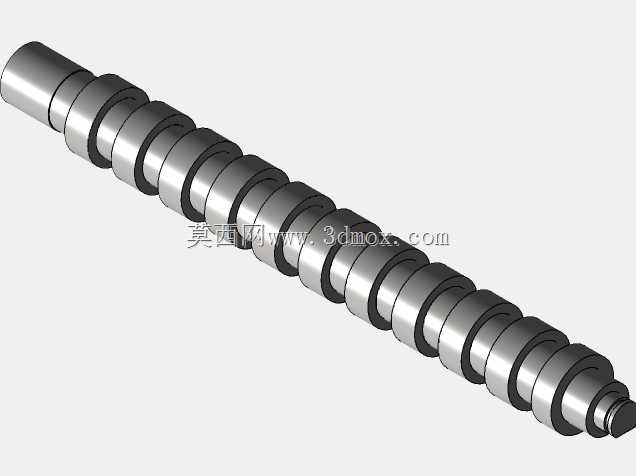

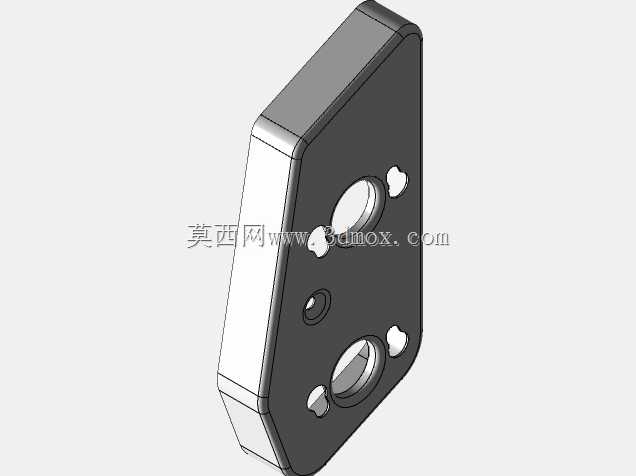

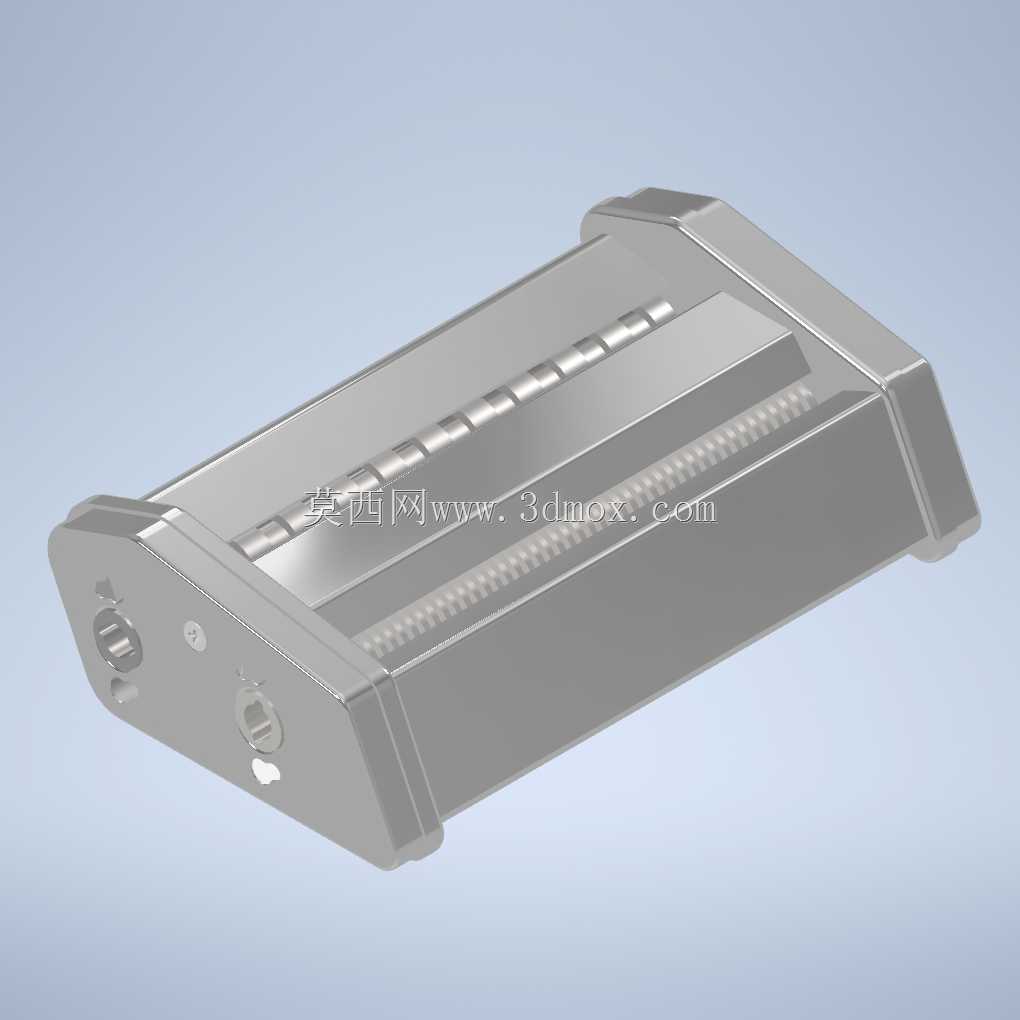

　　该部件为面食加工设备中承担意大利面辊压、成型功能的核心执行构件，整体采用一体化辊座搭配双辊平行排布的结构形式，主要应用于中小型商用面食加工门店、中央厨房面食预处理工段，可直接完成面团的压延与特定截面意面的一次成型作业，无需额外配置分切模组。从结构设计逻辑来看，主体采用封闭箱式辊座结构，两侧端板集成了辊轴定位轴承位与间隙调节嵌装槽，无需额外加装支撑座即可完成整组部件的安装固定，安装边界可适配多数台式面食加工设备的机架预留位，安装时仅需对齐两侧端板的定位孔位，锁紧固定螺栓即可完成装配，后续维护拆卸时无需拆解周边送面、传动构件，可直接将整组辊部件抽出检修。辊体表面加工有连续的成型齿槽，齿槽的截面轮廓与目标意面的截面形状完全匹配，

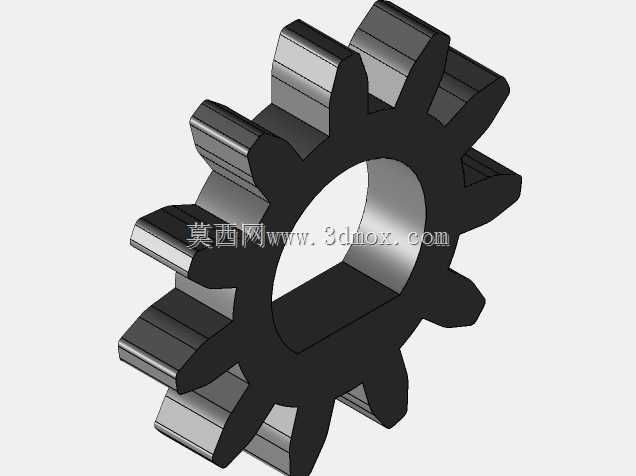

　　面团经过两辊之间的挤压间隙时，会被齿槽挤压填充，随着辊体转动被连续挤出成型，齿槽的加工精度直接决定成品意面的截面规整度，建模时对齿槽的拔模角度做了针对性优化，避免面团挤压后粘黏在槽内，保证出料连续性。两侧端板上预留的调节结构，可根据不同面团的硬度、含水率调整两辊之间的工作间隙，适配从硬质杜兰小麦粉到普通高筋小麦粉的不同原料加工需求，间隙调节范围覆盖0.5mm到5mm区间，可生产不同厚度的压延面片与不同规格的成型意面。辊体与端板的连接位置采用食品级润滑密封结构，可避免润滑脂渗漏污染原料，符合食品加工设备的卫生设计要求，端板外侧预留的传动连接位可直接对接链轮、齿轮等传动构件，适配不同设备的动力输出布局，无需额外加工转接结构。

　　从实际使用场景出发，该部件的受力集中在两辊的啮合挤压区域，建模时对辊轴的受力变形量做了仿真校核，保证满负载挤压面团时辊体的挠曲变形量控制在0.02mm以内，避免出现中间间隙大、两侧间隙小导致的成型面厚度不均问题。辊座的边角位置全部做了圆弧过渡处理，无清洁死角，日常生产结束后可直接用高压水枪冲洗，不会出现面团残渣积存的问题，符合食品加工区域的日常清洁要求。整体结构没有冗余的装饰性设计，所有结构特征都服务于成型、安装、调节、清洁的实际使用需求，外露的紧固件全部采用沉头设计，避免突出结构勾挂面团或者清洁布，降低日常操作的安全隐患。
