液磁连杆式液位检测中断控制装置

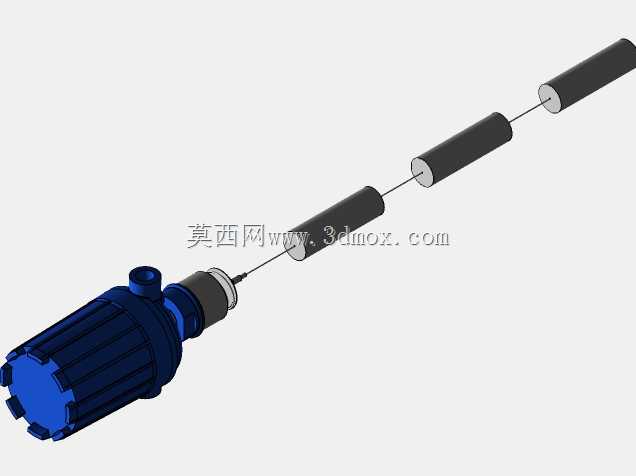

　　在石化储罐、化工反应釜、水处理池这类需要精准把控液位边界的工业场景里，这类磁耦合连杆式液位中断装置是现场联锁控制里的核心执行检测部件，和普通浮球开关不同，它不需要在罐体侧壁开多个安装孔，单杆插入式的结构就能覆盖长量程的液位点位检测，尤其适合深罐、地下储槽这类侧壁开孔施工难度大的工况。从结构设计逻辑来看，头部的防爆接线腔体采用了多棱面防滑外罩，配合端面的密封压盖结构，能够满足户外、易燃易爆工况的防护要求，接线腔内部预留了端子排安装空间，线缆从尾部的格兰头引入，能避免现场淋水、粉尘侵入导致的接线故障。探杆部分采用分段式浮球设计，不同长度的黑色浮球对应不同的液位触发点位，浮球内置永磁体，

　　不需要额外供电就能通过磁耦合作用触发杆内的干簧管节点，当液位上升或下降到对应点位时，浮球随液位移动到触发位置，磁体驱动干簧管吸合或断开，输出开关量信号给中控系统，实现高液位停泵、低液位启泵或者超高液位联锁切断进料阀的中断控制功能。做三维建模的时候，首先要确认安装边界：头部法兰的安装孔位要匹配现场储罐的预留法兰标准，探杆的总长度要根据储罐的实际液位量程来确定，浮球的滑动行程要预留至少50mm的余量，避免液位波动时浮球冲顶或者卡滞在探杆末端。浮球和探杆之间的配合间隙要控制在1-2mm，间隙太小容易被介质里的杂质卡涩，间隙太大则会导致浮球倾斜，磁体和干簧管的耦合距离偏移，出现触发失灵的问题。头部的接线腔体要和探杆部分做同轴度约束，

　　建模时要保证探杆轴线和法兰安装面垂直，垂直度公差控制在1mm/1000mm以内，否则安装后探杆倾斜，会导致浮球滑动受阻。从实际使用的角度，这类装置的浮球材质要根据现场介质的腐蚀性来选，常温清水工况用普通PP材质即可，酸碱介质则要选用PVDF或者316L不锈钢材质，建模时可以预留材质替换的参数化接口，方便不同工况下快速调整模型。另外，探杆上的干簧管安装位置要和浮球的触发点位一一对应，建模时可以在探杆内部做定位凸台，方便生产时快速固定干簧管的位置，避免组装时点位偏移导致触发液位不准。现场安装时，要注意探杆不能距离罐壁太近，至少保留100mm以上的间隙，防止罐壁的金属构件影响磁耦合效果，同时要避开罐内的进料口、搅拌器区域，

　　避免进料冲击或者搅拌涡流导致浮球频繁晃动，输出误触发信号。在做设备选型配套时，还要考虑介质的密度，浮球的浮力要根据介质密度做配重调整，密度低于0.8g/cm³的轻质介质，要选用大浮力的薄壁浮球，避免浮球无法浮起导致检测失效。这套三维模型完整还原了装置的装配关系，从头部的防爆外罩、密封结构，到探杆、多段浮球的配合尺寸都做了精准还原，结构设计人员可以直接参考模型的安装尺寸做储罐的开孔配套，也可以在此基础上调整探杆长度、浮球数量，适配不同量程的液位检测需求，不需要从零开始建模，能大幅缩短选型设计的周期。建模过程中对各个配合面的公差做了合理预留，比如浮球内孔和探杆的配合公差、法兰密封面的平面度要求、接线腔的密封槽尺寸都符合行业通用的加工标准，生产端可以直接参考模型出加工图纸，不需要再做额外的尺寸校核。
