BT50刀柄存储用立式心轴置物架结构

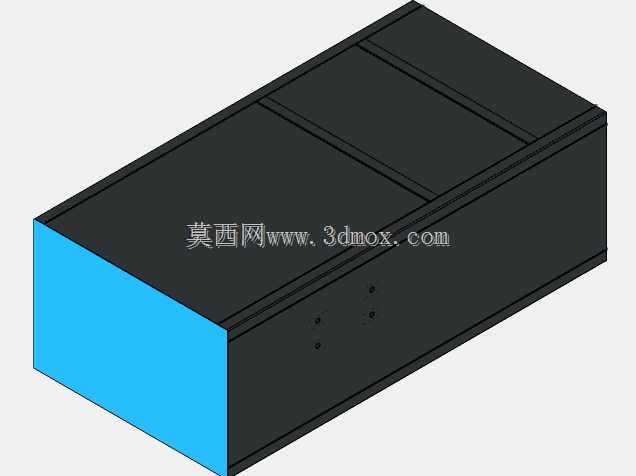

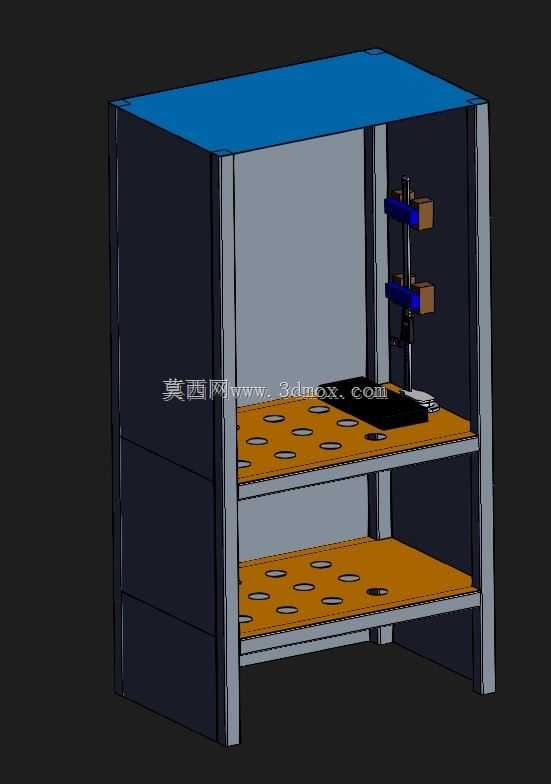

　　在数控加工车间的日常运维场景里，BT50规格刀柄作为重型铣削、镗削加工的核心装夹载体，其存储规整度直接影响换刀效率与刀柄锥面的防护寿命，这款立式心轴置物架正是针对机加工工位旁的刀柄就近存取需求设计的工位级存储工装。不同于常规平放式刀具柜易积屑、锥面易磕碰的问题，该架体采用分层立式插装结构，两层带定位孔的置物托板均按照BT50刀柄的夹持段外径匹配开孔尺寸，孔位排布预留足够的手部操作空间，单孔可垂直插入一支带刀具的BT50刀柄，避免刀柄锥面与硬质台面直接接触产生划伤，同时垂直放置的状态也能防止刀柄内部残留的切削液积存锈蚀拉钉结构。架体主体采用框架式方钢焊接结构，左右侧与背部设置封闭挡边，既可以阻挡车间飞溅的切屑落到刀柄表面，

　　也能提升整体架体的抗扭刚性，避免存取刀柄时架体产生侧向晃动；顶部设置封闭盖板，可临时放置扳手、拉钉拆卸工具等工位常用辅具，盖板边缘做折边处理，防止小件工具滑落。架体右侧集成的夹持工位设置了两组可调式压紧块，可用于临时固定待调整的刀柄，或是在更换刀片、检测刀柄跳动时提供稳定的夹持支撑，压紧块采用胶木材质接触面，避免夹伤刀柄的硬质氧化表面。从安装边界来看，这款架体的占地尺寸适配常规加工中心的工位侧方间隙，底部无需额外打膨胀螺栓固定，依靠自身框架重量即可保持稳定，两层托板的间距按照BT50刀柄搭配最长150mm铣刀的悬挂高度设计，不会出现刀具底部触碰下层托板的问题；托板表面做耐磨防滑处理，长期插拔刀柄也不会出现孔位边缘磨损变大的情况，

　　孔位的同轴度控制在0.2mm以内，保证刀柄插入后保持垂直状态，不会因倾斜导致刀柄变形。在实际产线应用中，这类心轴架通常布置在加工中心操作门的侧方1米范围内，操作人员换刀时无需往返远端刀具室，单支刀柄的存取时间可缩短至两秒以内，同时封闭的挡边结构也能适配车间有少量切削液飞溅的环境，减少刀柄的日常清洁工作量。架体的框架型材选型经过承重校核，单层托板可满负载承载20支BT50重型刀柄，整体承重冗余量达到1.5倍，长期满载使用也不会出现托板下弯变形的问题；所有钣金边缘均做钝化倒边处理，避免操作人员存取刀具时被锐边划伤，符合车间工位工装的安全设计要求。不同于通用型刀具存储架，这款结构专门针对BT50刀柄的尺寸做了孔位适配，无需额外加装轴套即可直接使用，减少了配件损耗带来的维护成本，同时分层式的结构也方便按照加工工序分类放置刀柄，比如粗加工刀具放置在下层、精加工刀具放置在上层，进一步提升工位的操作效率。
