MIG焊接机器人配套工装夹具结构

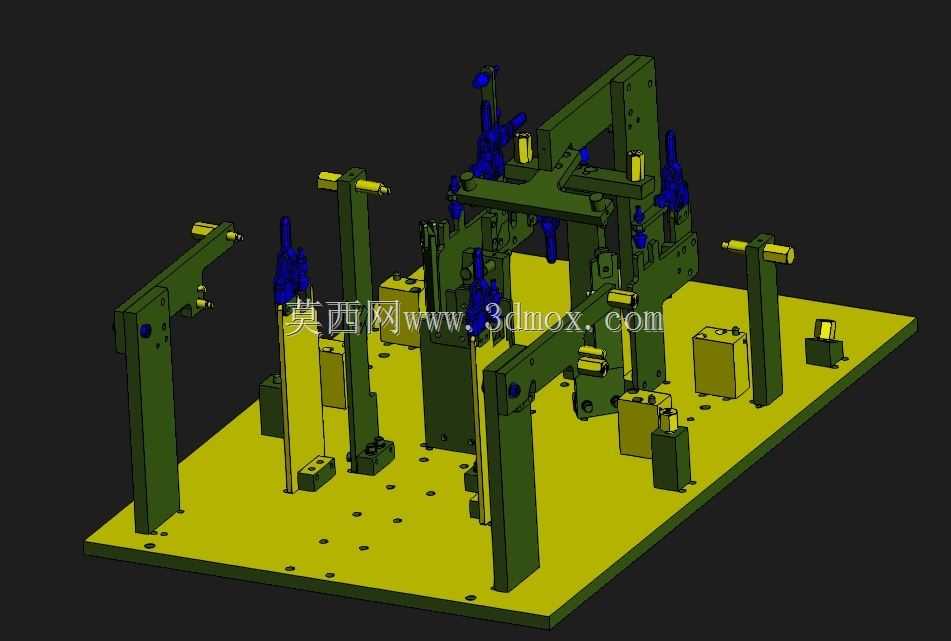

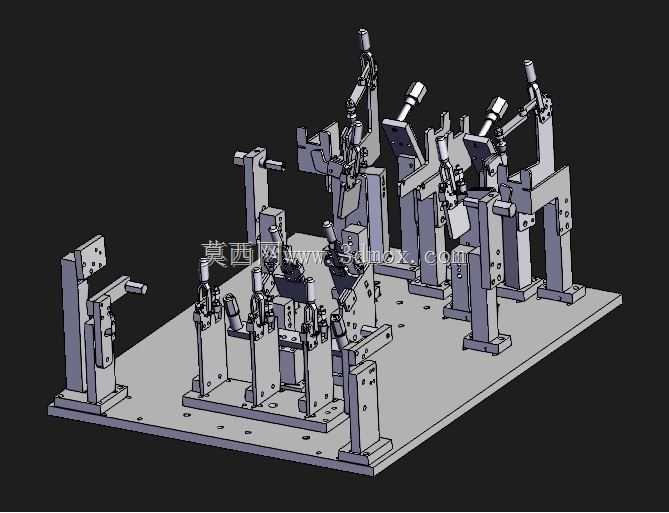

　　这套夹具是针对MIG焊接机器人工作站开发的工件定位压紧工装，主要应用在汽车零部件、五金结构件的自动化焊接生产场景中，适配六轴焊接机器人的作业半径范围，承担待焊工件的精准定位、刚性压紧功能，避免焊接过程中工件受热变形、位置偏移，保障焊缝位置精度与焊接成型质量。整套夹具采用底板加模块化立座的布局形式，所有定位、压紧组件都安装在统一的钢制基准底板上，底板上预制了阵列排布的安装孔位，既可以通过T型槽螺栓固定在焊接工作站的工作平台上，也能适配不同规格的变位机安装接口，安装边界可根据工作站的工位布局灵活调整，不需要额外加工过渡连接结构。从结构设计逻辑来看，这套夹具优先考虑了焊接作业的可达性，所有压紧臂的布局都避开了机器人焊枪的运动路径，

　　在工件需要施焊的焊缝周边，没有多余的结构遮挡，焊枪可以按照预设的焊接轨迹顺畅走完全部焊缝，不会出现枪头与夹具干涉的问题。每个压紧单元都采用了气动压紧的结构形式，压紧臂的回转支点经过受力校核，压紧力的作用点直接落在工件的定位支撑点正上方，避免压紧时工件出现翘曲变形，针对不同厚度的工件，还可以通过调整压紧螺栓的伸出长度来适配压紧行程，不需要更换整套压紧组件。定位单元全部采用可拆卸的定位销与定位块设计，定位块的工作面根据工件的外形轮廓做了仿形加工，与工件的贴合面预留了0.1mm的定位间隙，既方便工人上下料操作，也能保证工件装夹后的重复定位精度控制在0.2mm以内，满足机器人焊接的位置精度要求。考虑到MIG焊接过程中会产生大量的焊接飞溅，

　　整套夹具的所有活动铰接位置都加装了防飞溅挡板，避免焊渣溅入铰接缝隙导致压紧臂卡滞，日常维护时只需要定期清理挡板表面的焊渣即可，不需要拆解铰接轴做深度清理，能有效降低产线的维护工时。夹具的整体高度经过适配调整，当工件装夹完成后，焊缝的高度位置刚好落在焊接机器人的最佳作业姿态区间内，机器人不需要做过大范围的关节调整就能完成全部焊接作业，能有效缩短单工位的焊接节拍，提升整体生产效率。在电气接口预留上，底板侧边预留了气动管路的走线槽与电磁阀安装位，所有压紧气缸的供气管路都可以隐藏在走线槽内，避免管路外露被焊渣烫损，同时也方便与工作站的PLC控制系统对接，实现压紧动作的自动化控制，与机器人的焊接动作做联锁匹配，

　　只有当所有压紧单元都到位触发信号后，机器人才会启动焊接程序，避免出现工件未压紧就启动焊接的安全隐患。针对多品种小批量的焊接生产需求，这套夹具的各个立座与底板之间采用螺栓连接固定，当需要更换焊接工件型号时，只需要更换对应位置的定位块与压紧臂，不需要重新加工整套底板，能大幅缩短工装换型的周期，降低产线的工装投入成本。夹具的所有结构件都做了去毛刺处理，边角位置做了倒角，避免工人上下料时被锋利边角划伤，焊接作业区域的夹具表面没有做喷涂处理，避免焊接高温导致漆面脱落污染焊缝，非作业区域的结构件做了发黑防锈处理，提升长期使用的抗锈蚀能力。
