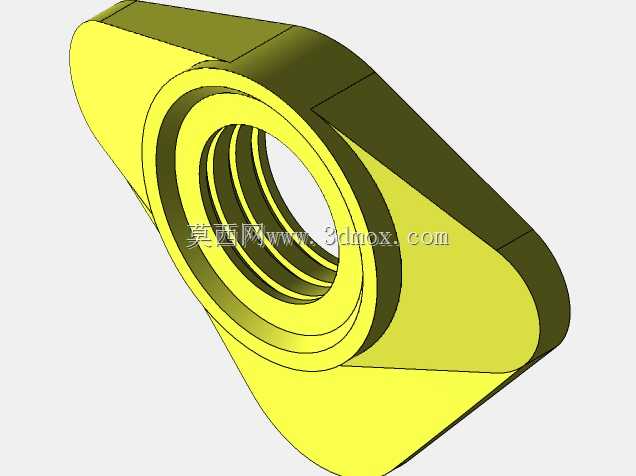

三角弧形带内孔偏心凸轮结构件

　　该结构件属于间歇传动类机械构件，核心应用场景覆盖轻工包装机械、小型自动化送料设备、台式工装夹具的往复驱动单元，在需要实现小行程周期性顶出、摆转动作的工位中，可替代复杂的连杆组合结构，压缩传动链的整体占用空间。从实际使用逻辑来看，该构件依靠自身三角弧形外轮廓与配套从动件的接触配合，将中心轴的连续回转运动转化为从动件的规律往复位移，相较于传统盘形凸轮，其三段式弧形轮廓可在单周回转过程中完成三次等周期的动作输出，适配高速轻载工位的节拍需求，在小型文具组装设备、电子元件分选料道的拨料动作中，能稳定实现0-12mm范围内的可控行程输出，不会出现普通偏心轮运动冲击过大的问题。设计阶段优先考虑了安装边界的适配性，

　　中心同轴的阶梯内孔采用两级台阶结构，大直径内孔用于匹配驱动轴的定位轴肩，小直径内孔可穿入锁紧螺钉实现轴向固定，无需额外加工键槽即可传递额定扭矩，降低了配套轴类零件的加工复杂度；外轮廓的三段弧形边做了等厚设计，整体厚度均匀，既保证了与从动件接触时的受力面宽度，避免局部应力集中导致的轮廓磨损，也控制了零件自身重量，降低驱动轴的转动惯量，适配小功率伺服电机的直接驱动场景。外形轮廓采用三段相切圆弧过渡，没有尖锐棱角，一方面减少了回转过程中的风阻与动平衡偏差，转速在120rpm以内时无需额外做动平衡校正即可平稳运行，另一方面圆弧过渡的轮廓在与从动件的滚轮接触时，接触应力分布更均匀，能有效延长从动滚轮的使用寿命，避免硬接触带来的点蚀损伤。

　　安装时需注意，该构件的中心孔与外轮廓存在固定偏心距，安装基准以中心孔轴线为定位基准，外轮廓的最大回转半径需与设备安装板的预留空位匹配，周边需留出至少5mm的安全间隙，避免回转过程中与周边固定结构发生干涉；构件的两个平行端面需与驱动轴的轴线保持垂直，端面跳动公差控制在0.02mm以内，可保证从动件的运动行程偏差在允许范围内，不会出现动作卡滞或行程不到位的情况。从结构强度角度考量，该构件的壁厚分布经过优化，内孔台阶处做了圆角过渡，避免应力集中导致的开裂，在常规轻载传动场景下，采用普通45号钢调质处理即可满足使用寿命要求，若用于有耐腐蚀需求的食品包装工位，也可更换为尼龙或POM材质加工，自重更轻且运行噪音更低。不同于标准圆形偏心轮，

　　该三角轮廓的设计可实现特定的运动规律，三段弧面对应的升程、回程段曲线经过平滑处理，从动件的运动速度变化平缓，没有刚性冲击，在带动小型料仓闸门启闭、工装夹具的弹性压头动作时，能有效降低运行噪音，减少设备的整体震动，提升工位运行的稳定性。
