电源变压器端盖壳体结构设计

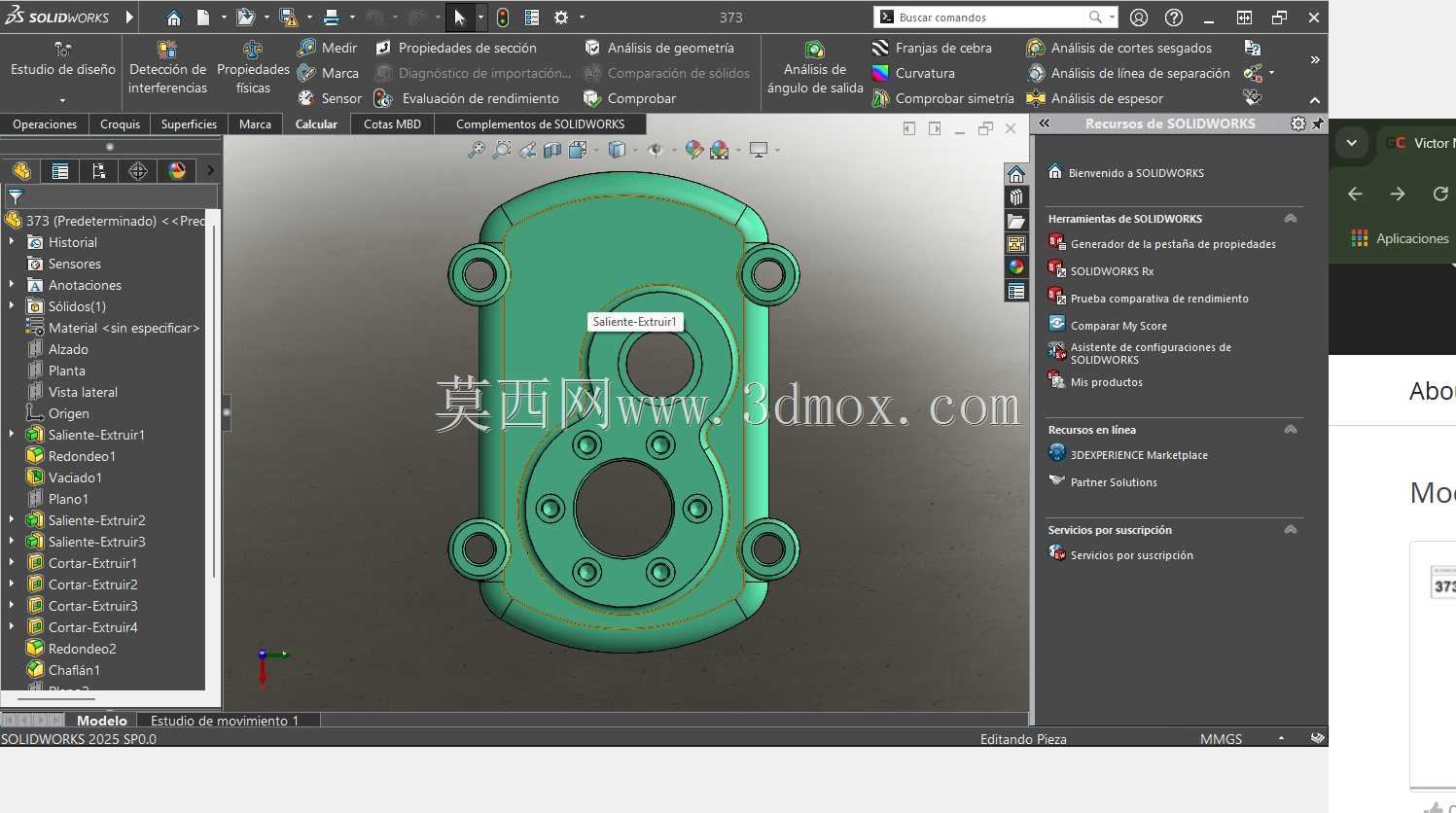

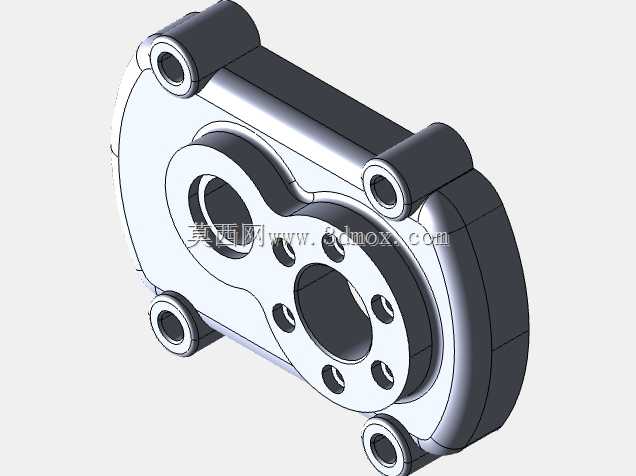

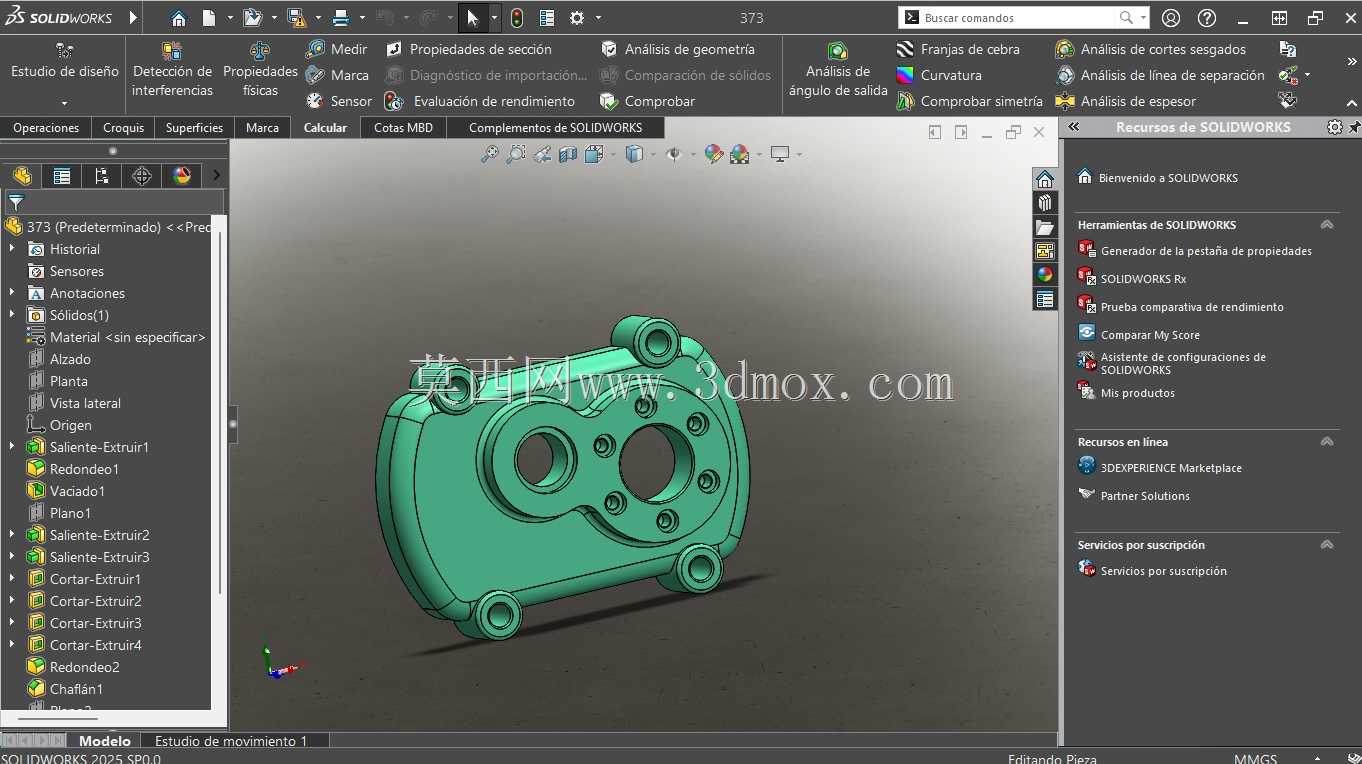

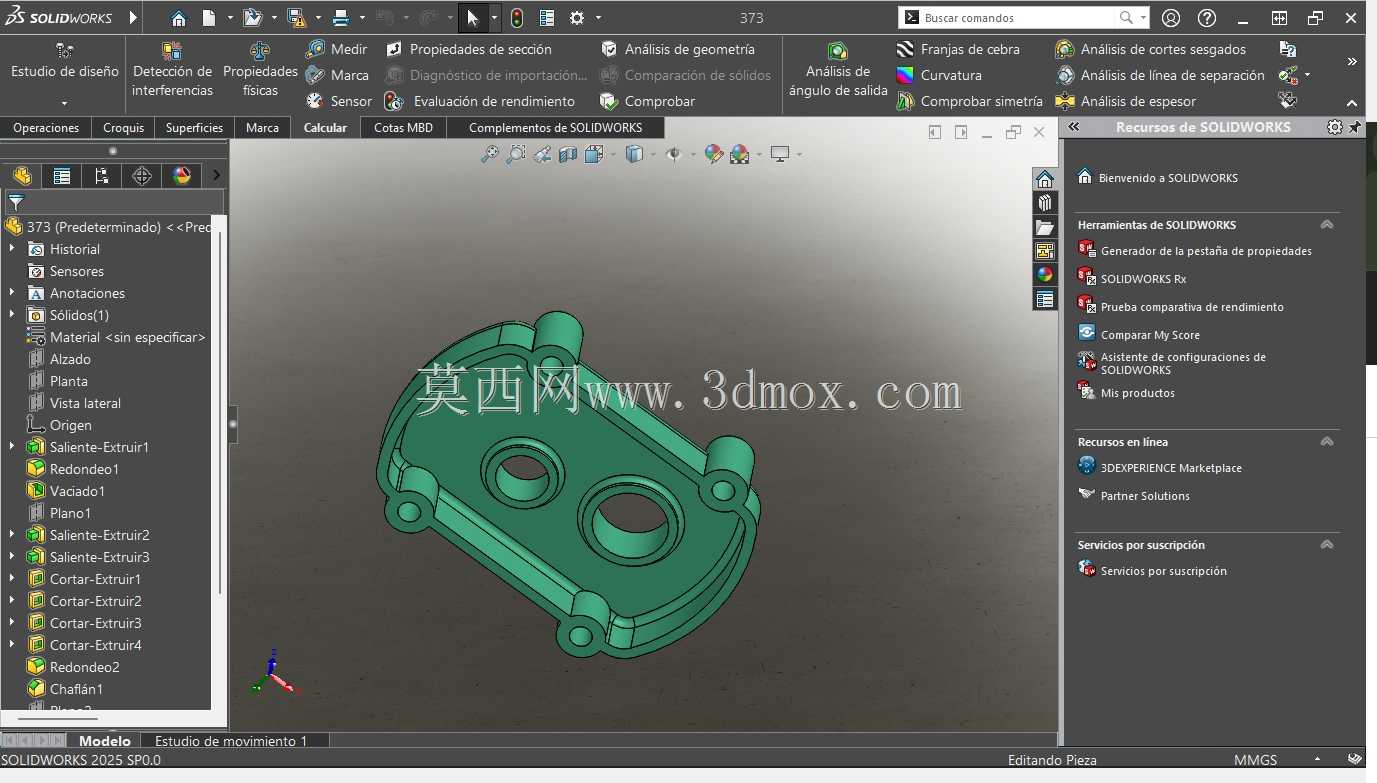

　　在中小功率工频电源变压器的整机结构设计中，端盖壳体是承担内部绕组防护、外部安装定位、接口密封适配的核心结构件，直接决定变压器在工控机柜、民用供电模块、小型机电设备内的安装可靠性与长期运行稳定性。这类端盖的设计首先要匹配变压器内部铁芯与绕组的排布边界，壳体的内腔轮廓需要完全避让绕组的突出绝缘层，避免装配后绝缘层被壳体挤压破损，造成匝间短路或对外壳漏电的隐患。从结构细节来看，该端盖采用一体化压铸成型的薄壁结构，壁厚均匀控制在2.5mm左右，既保证足够的结构强度承受装配时的螺栓锁紧力，也避免壁厚差异过大导致压铸成型时出现缩孔、翘曲等成型缺陷，四个角位的带孔安装凸台做了局部加厚处理，凸台高度比壳体基准面高出3mm，安装时螺栓锁紧的压力直接作用在加厚凸台上，不会导致薄壁壳体出现局部凹陷变形。

　　端盖表面分布的多组不同孔径的通孔，分别对应绕组引线穿出、散热气道预留、外接端子固定的功能需求，其中大尺寸中心孔是为变压器主轴或铁芯固定柱预留的穿装位置，孔位边缘做了R1.5的圆角过渡，避免锐边割破引线绝缘层，周围环形分布的小孔是端盖与变压器主体骨架的连接孔，孔位公差控制在±0.1mm范围内，保证装配时端盖与骨架的同轴度，避免出现装配错位导致内部组件卡滞。在安装边界设计上，端盖的整体外轮廓尺寸适配常规100VA-300VA容量电源变压器的安装尺寸，四个安装凸台的中心距符合行业通用的安装孔位标准，可以直接替换同规格变压器的原有端盖，不需要额外修改设备内部的安装支架结构。

　　壳体的侧边做了一圈高度2mm的止口结构，装配时止口嵌入变压器骨架的对应凹槽内，配合密封胶条可以实现IP54级的防护效果，阻挡外界粉尘、水汽进入变压器内部，适配多粉尘、轻度潮湿的工业现场使用场景。设计过程中需要重点考虑应力分布的合理性，安装凸台与壳体主体的连接位置做了渐变过渡的加强筋，筋位厚度1.5mm，既不会增加过多的整体重量，也能避免设备运输过程中受振动冲击导致凸台断裂。引线穿出的小孔位置预留了密封胶圈的安装槽，槽宽1.2mm、深度1mm，装配时嵌入对应规格的橡胶密封圈，引线穿过后可以实现孔位的密封，避免沿引线缝隙进水进尘。

　　这类端盖的材质通常选用阻燃ABS或者压铸铝合金，阻燃ABS材质的端盖绝缘性能优异，成本较低，适合民用供电类变压器使用；压铸铝合金材质的端盖散热性能更好，结构强度更高，适合工业场景下长时间满负荷运行的变压器使用。在建模过程中，所有孔位的位置度、凸台的平面度、止口的尺寸公差都需要严格匹配变压器主体的配合尺寸，避免出现装配干涉，比如止口的外径尺寸需要比骨架凹槽的内径尺寸小0.2mm-0.3mm，预留足够的装配间隙同时保证密封胶条的压缩量在合理范围内，压缩量过大容易导致胶条永久变形失去密封效果，压缩量过小则无法实现有效密封。另外端盖的外表面没有多余的突出结构，整体平整光滑，适合在密集排布的机柜内安装，不会和相邻的电气元件发生干涉，表面的脱模斜度控制在1.5度，满足注塑或者压铸的成型工艺要求，不需要后续额外的机加工就能达到装配精度要求，有效降低零件的生产制造成本。
