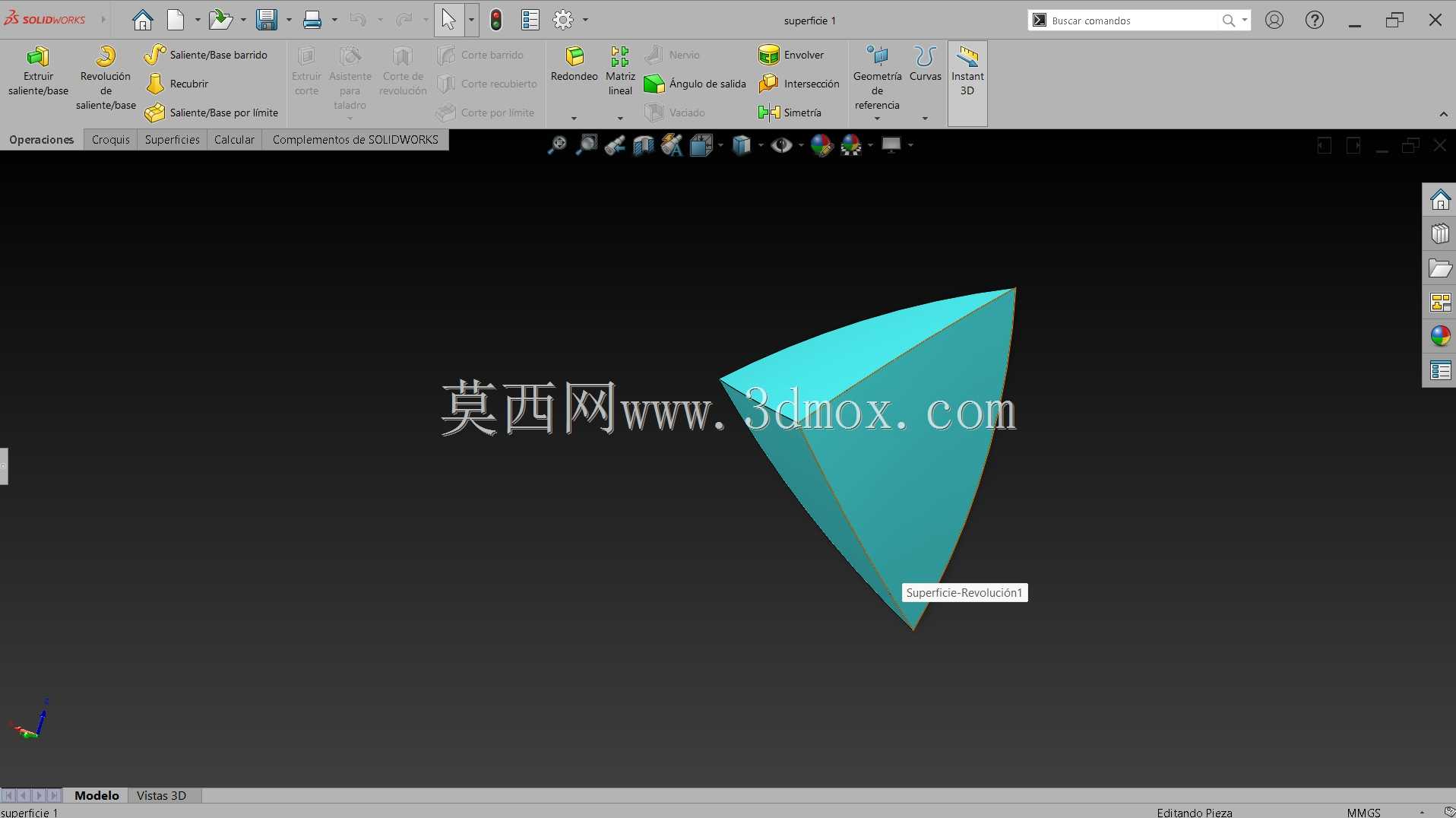

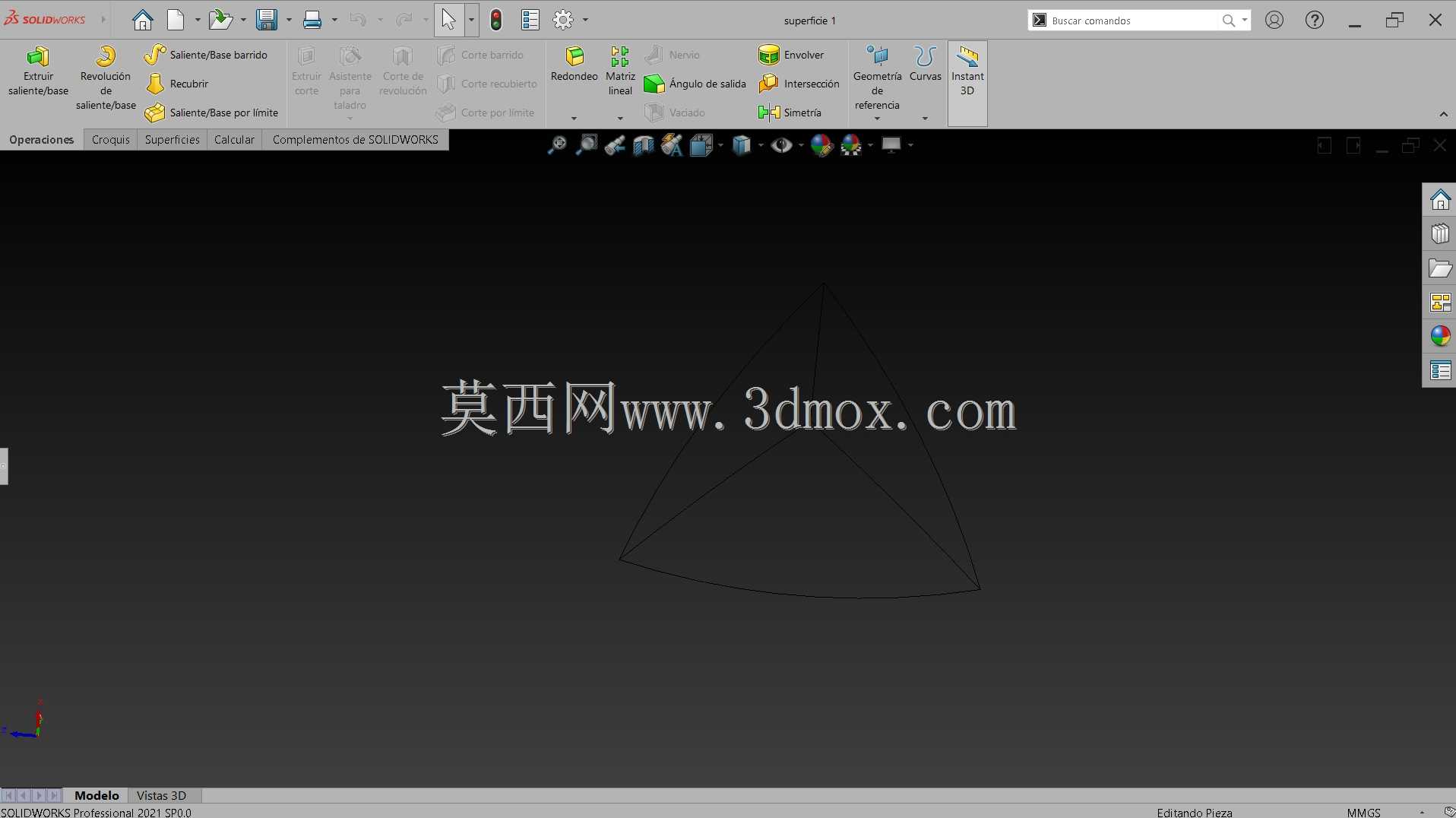

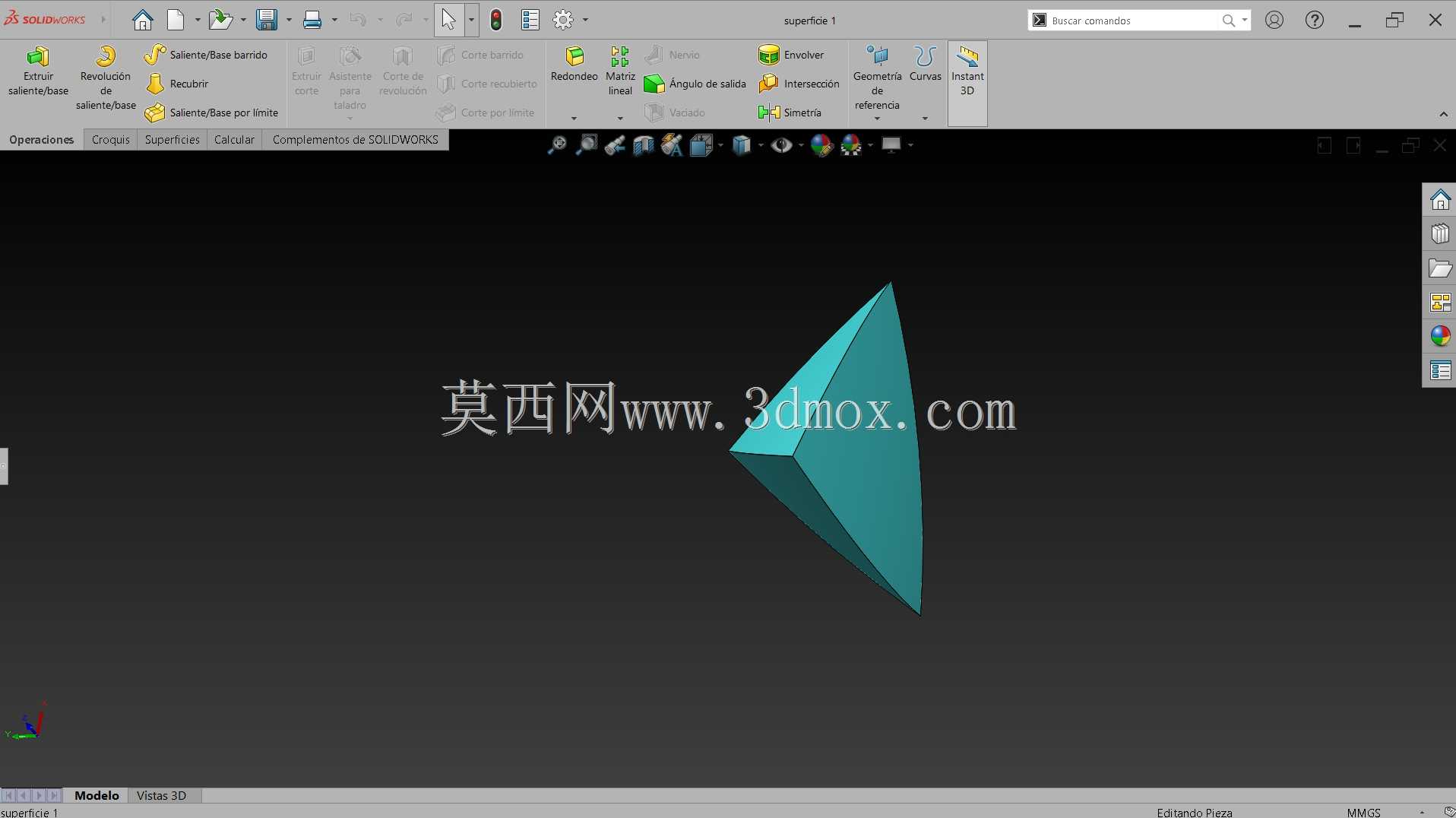

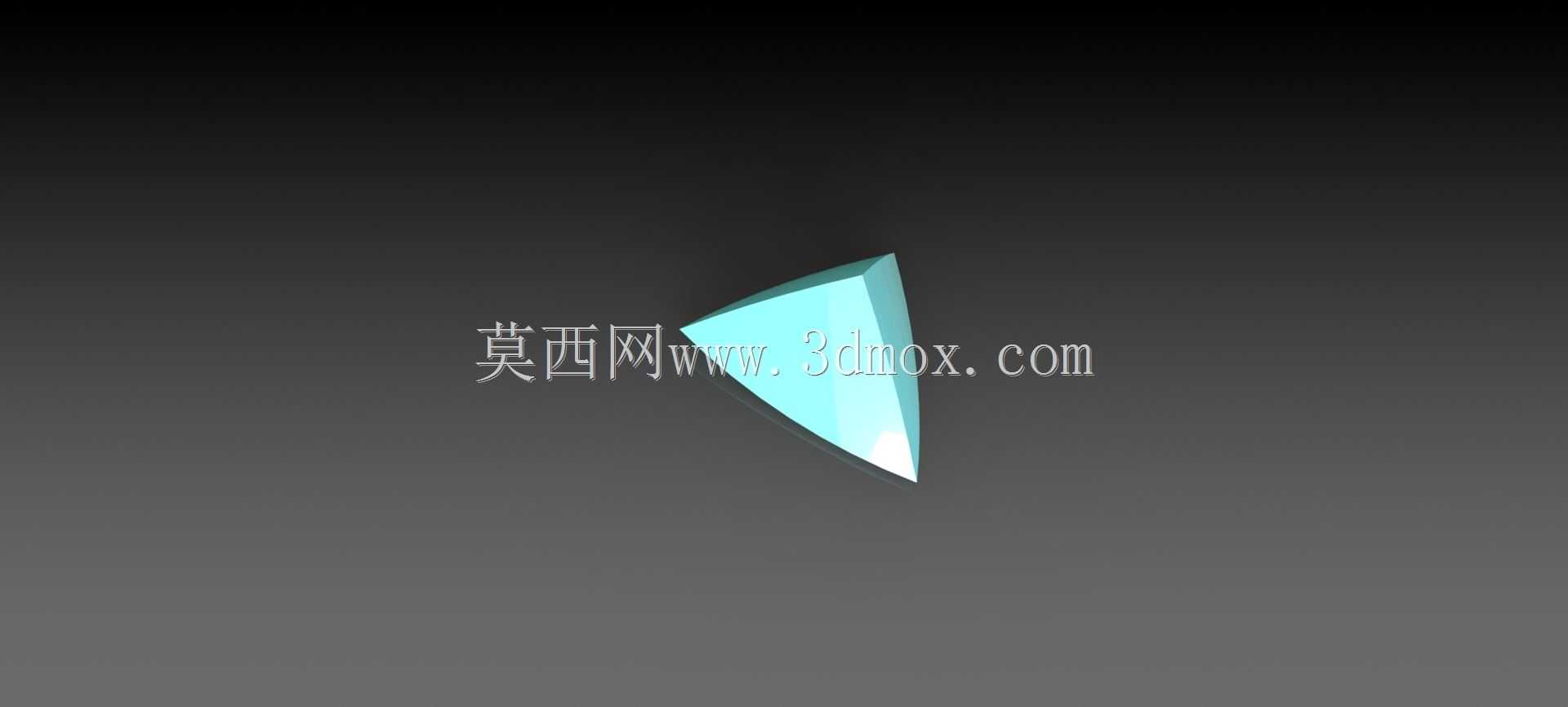

斜切楔形曲面实体结构三维建模

　　该楔形曲面实体结构在工程场景中可作为物料导流的过渡导料构件，也可作为非标设备的异形支撑垫块，或是流体通道内的导流整流块使用，在散料输送设备、小型非标试验装置、工装夹具定位结构中都能找到适配的应用位置。从结构形态来看，该构件整体呈现单侧斜切的类楔块形态，其中一个端面为完整的平面，可作为安装基准面与设备机架、安装基板实现面接触贴合，保证安装后的结构稳定性，避免出现点接触或线接触导致的应力集中问题；其余曲面为连续顺滑过渡的空间曲面，曲面曲率连续无突变，在作为导料构件使用时，可有效降低散料输送过程中的卡滞风险，减少物料与构件表面的摩擦阻力，避免物料在导流面出现积料、堵料的问题。

　　设计过程中优先确定了基准安装面的平面度公差要求，保证安装面与配合面的贴合率达到90%以上，减少安装后的调整工作量；曲面部分的建模采用了多截面实体混合的建模思路，先根据实际工况的导流角度、物料通过的最大截面尺寸确定各个控制截面的轮廓参数，再通过曲率连续的曲面连接方式生成整体实体，避免出现曲面折角导致的应力集中问题，同时也能减少后续加工过程中刀具路径的突变，降低数控加工的难度。构件的整体尺寸边界可根据实际安装空间进行参数化调整，基准安装面的安装孔位可根据配合基板的孔位布局进行适配设计，安装时仅需保证基准面与配合面完全贴合，采用螺栓紧固或焊接固定的方式即可完成装配，无需额外的调整垫块或补偿结构。

　　作为支撑垫块使用时，该楔形结构的斜面可与被支撑构件的异形曲面实现完全贴合，相比普通平垫块可大幅降低接触应力，避免被支撑构件的表面出现压痕或变形，尤其适用于薄壁异形构件的装夹定位场景，可有效减少装夹变形对工件加工精度的影响。在作为流体整流构件使用时，连续顺滑的曲面可引导流体按照预设方向流动，减少流道内的涡流产生，降低流体流动过程中的阻力损失，提升流体输送系统的整体效率。建模过程中对所有曲面的曲率进行了连续检查，保证曲面之间的过渡无尖角、无棱边，实体的壁厚均匀一致，若采用注塑或3D打印方式加工，可有效避免出现壁厚不均导致的缩痕、翘曲等加工缺陷；若采用金属切削加工，均匀的实体结构也可减少加工过程中的切削振动，提升加工后的表面质量。

　　该结构的设计没有多余的冗余特征，所有曲面形态均服务于实际功能需求，没有为了外观效果添加无意义的装饰性结构，整体结构紧凑，占用安装空间小，可在狭小的设备内部空间完成装配，适配多种不同的非标设备改造场景。在实际选型应用时，可根据实际承受的载荷大小调整构件的整体厚度，根据物料或流体的特性调整曲面的倾斜角度与曲率半径，无需重新搭建整体建模逻辑，仅需修改对应控制截面的参数即可快速生成适配不同工况的结构模型，大幅缩短非标设计的建模周期，提升设计迭代的效率。
