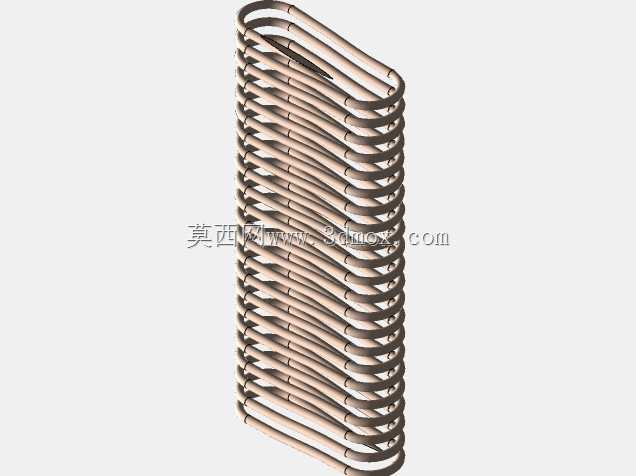

矩形截面端部弯钩型压缩弹簧结构

　　这类矩形截面的带弯钩压缩弹簧，在工业场景里的适用面比普通圆线弹簧更广，日常在冲压模具的卸料结构、小型自动化设备的缓冲工位、高低压电气柜的门体复位结构、健身器材的阻尼组件里都能见到同结构的弹性件。和常规圆截面弹簧不同，矩形截面的簧丝在相同安装空间下能提供更大的承载刚度，相同压缩行程下的应力分布更均匀，不会出现圆线弹簧侧边应力集中导致的早期疲劳断裂问题，端部的弯钩结构不是随意设计的，是为了适配无弹簧座的安装场景，直接通过弯钩挂接在安装基体的预留挂孔上，省去了弹簧座的加工和装配工序，在小空间紧凑安装的场景下优势非常明显。设计这类弹簧的时候，首先要确认安装边界的尺寸约束：安装腔的内径要比弹簧的最大外径单边留出0.8-1.2mm的间隙，

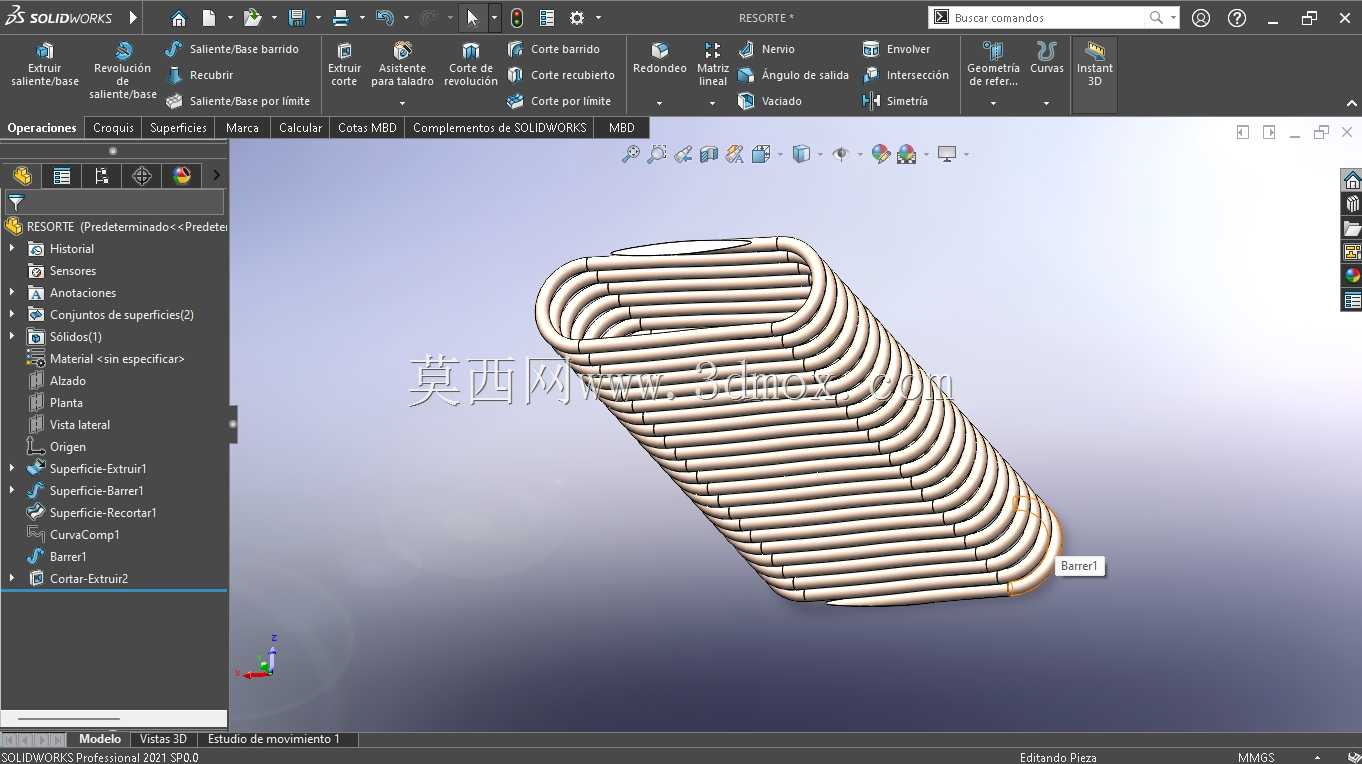

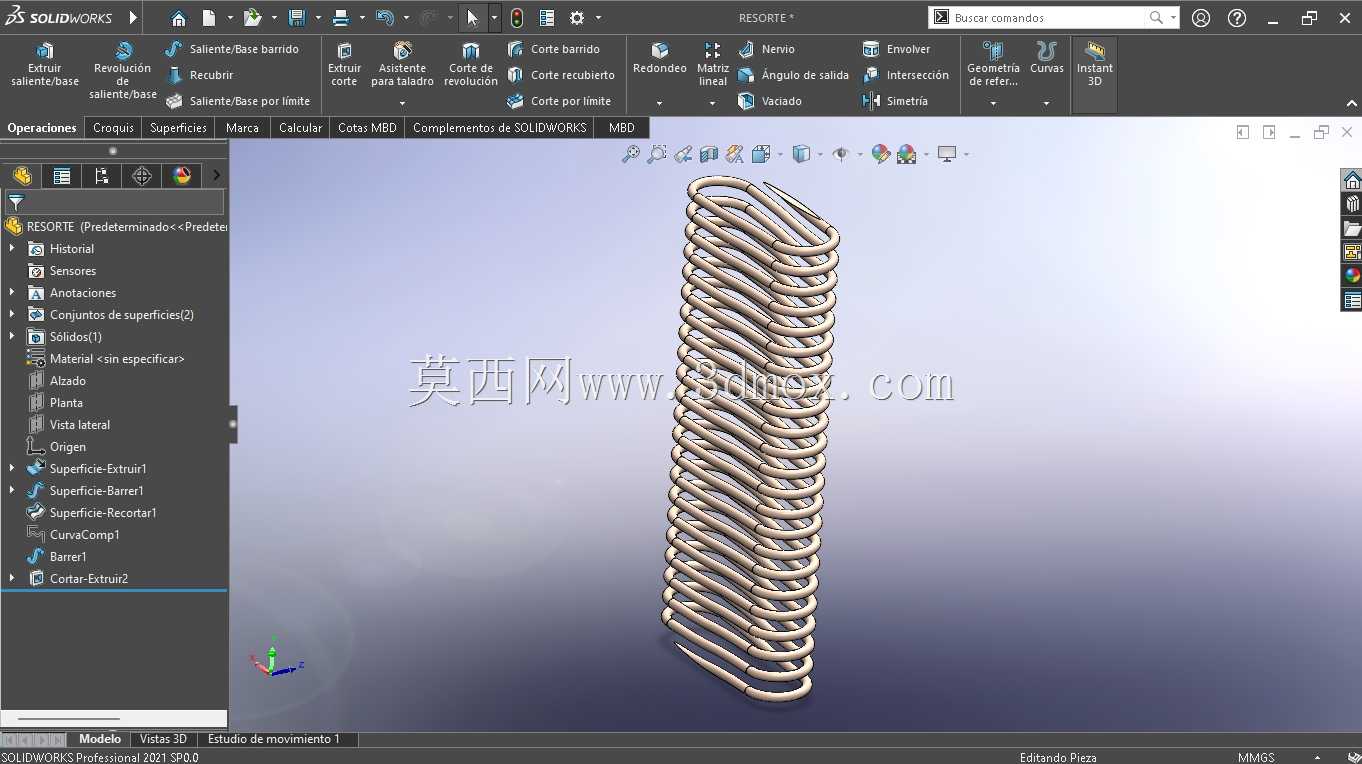

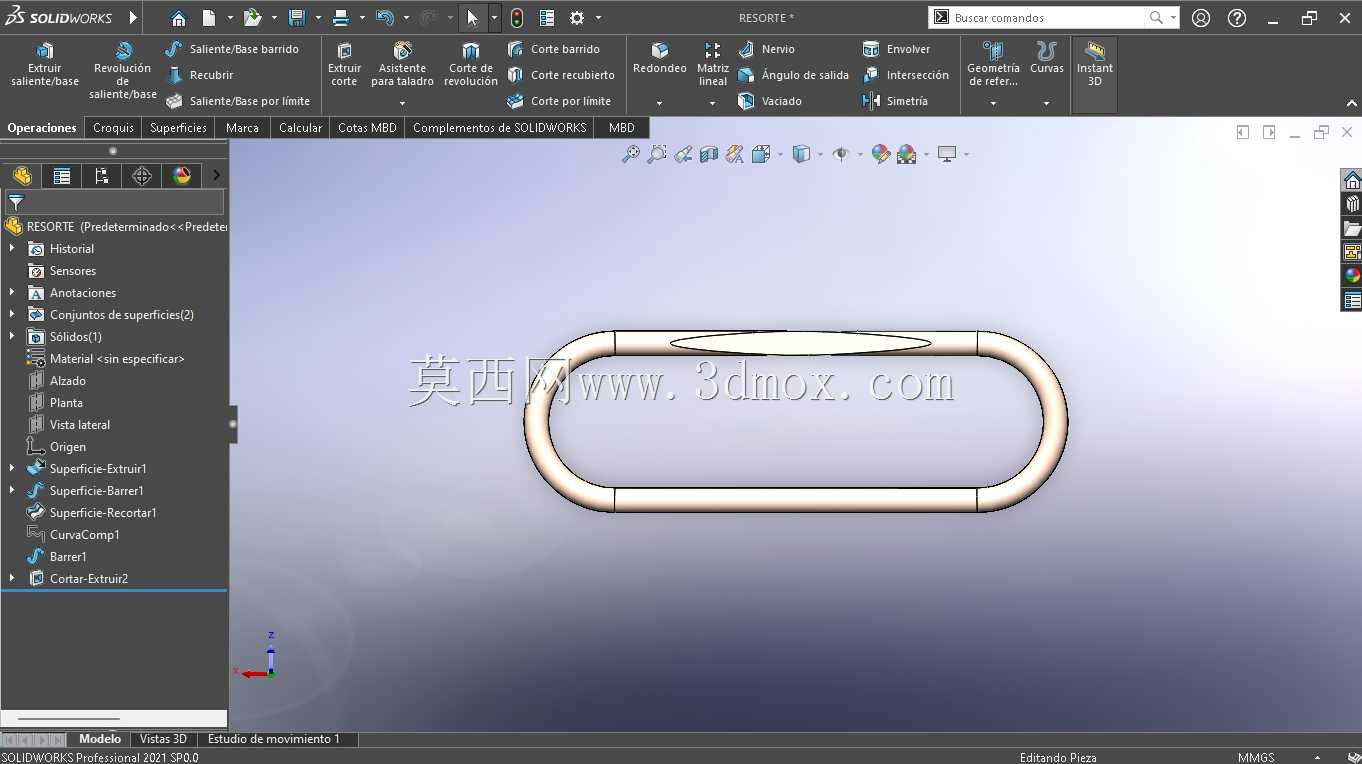

　　避免弹簧压缩过程中出现偏磨卡滞，弹簧的自由长度要比安装腔的最大深度多15%-20%的预压量，保证初始安装状态下就有足够的预紧力，不会因为设备运行的振动出现弹簧移位脱落。簧丝的矩形截面长宽比一般控制在1.2:1到1.8:1之间，长宽比过大的话卷制过程中簧丝内侧的压应力会超过材料许用应力，卷制后容易出现开裂，长宽比过小的话又体现不出矩形截面高刚度的优势。端部的弯钩部分要做圆弧过渡，弯折处的曲率半径不能小于簧丝厚度的2倍，避免弯折位置出现应力集中，在反复压缩回弹的过程中出现弯钩断裂的问题。建模的时候要注意螺旋扫掠的路径参数，有效圈数和支撑圈数要区分开，两端的支撑圈要做并紧处理，保证弹簧受压的时候端面能和安装面完全贴合，不会出现偏载。

　　这类弹簧的实际使用中，要根据工作行程计算极限压缩量，一般矩形截面弹簧的最大压缩量不超过自由长度的35%，如果是高频往复运动的工况，压缩量还要进一步控制在自由长度的25%以内，配合适当的表面喷丸处理，能把疲劳寿命提升40%以上。在模具应用场景里，这类弹簧常被安装在卸料板和上模座之间，提供稳定的卸料力，相比氮气弹簧成本更低，维护更简单，适合中小吨位的冲压工序；在电气柜场景里，弯钩结构直接挂接在柜门板和柜体的预留孔位上，不需要额外的固定件，柜门开启时弹簧拉伸蓄能，关闭时辅助复位，避免柜门因为长期使用出现合页松动导致的闭合不严问题；在小型输送线的挡停工位，这类弹簧作为缓冲元件，能吸收工装板到位时的冲击，相比橡胶缓冲垫的耐老化性能更好，

　　在油污、粉尘的车间环境下使用寿命更长。建模过程中还要注意螺旋升角的设置，升角过大的话弹簧压缩时会出现侧向分力，导致弹簧弯曲失稳，升角过小的话会增加不必要的圈数，浪费安装空间，一般升角控制在5度到8度之间是比较合理的范围。端部弯钩的角度要根据安装挂点的位置调整，保证安装后弹簧的中心轴线和受力方向完全重合，避免出现偏心受载的情况，偏心受载不仅会降低弹簧的使用寿命，还会导致连接的部件出现运动卡滞。
