带铰支耳座的L型连接支架结构设计

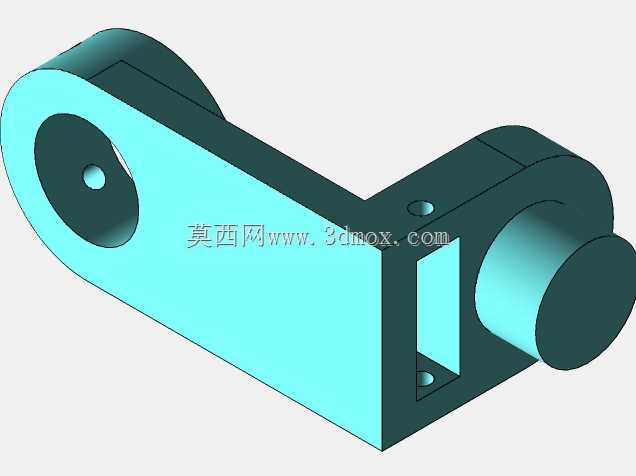

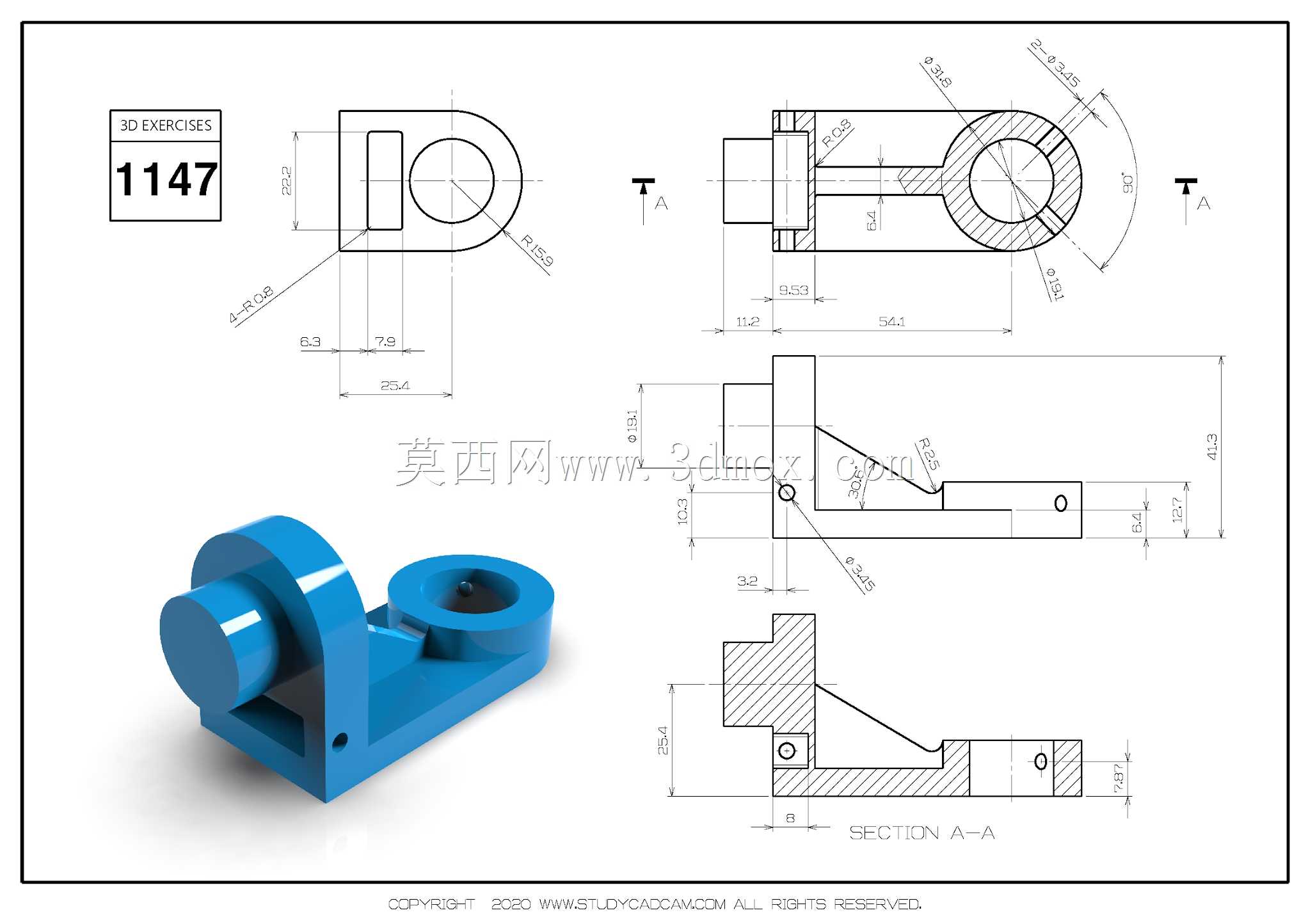

　　该构件属于机械传动系统中常见的铰接式支撑连接部件，在轻工自动化输送线、小型工装夹具定位单元、非标设备的连杆传动副中应用十分广泛，核心作用是实现两个相对运动构件之间的铰接支撑，同时承担固定端的载荷传递功能，避免运动副出现径向窜动与轴向偏移。从结构构型来看，整体采用L型弯折的一体式基体设计，一侧为带同轴通孔的圆柱铰支端，孔内可配套铜套或滚动轴承实现与铰接销轴的转动配合，孔的端面设计有沉台结构，可用于安装孔用挡圈或者轴承端盖，对铰接副的轴向位置进行限位，防止销轴在往复摆动过程中出现窜动脱出的问题；另一侧为带安装孔的平板固定端，平板上预留的两个光孔可通过内六角螺栓将整个构件锁紧在设备安装基面，安装孔的位置公差严格控制在±0.02mm范围内，

　　保证安装后铰支孔的轴线与安装基面的平行度满足传动要求。基体的弯折过渡区域设计有三角形加强筋结构，筋板的厚度与基体壁厚保持一致，过渡位置全部采用R3-R5的圆角过渡，避免直角位置出现应力集中，在承受周期性摆动载荷时，能够有效分散弯折位置的应力，防止长期交变载荷下出现疲劳断裂问题。从安装边界来看，铰支端圆柱外径与固定端平板的宽度保持协调，整体安装后突出安装基面的高度经过严格核算，不会与周边摆动的连杆构件产生运动干涉，铰支孔的轴线距离安装基面的高度尺寸，直接决定了配套连杆的运动行程范围，建模过程中该尺寸作为核心驱动参数，可根据不同设备的行程需求进行参数化调整。在实际工程应用中，这类支架常作为气缸摆动支座、连杆机构的固定铰点使用，

　　比如在小型皮带输送机的张紧装置中，该构件可作为张紧轮的摆动支撑座，通过调整铰接角度实现皮带张紧力的调节；在工装夹具的夹紧连杆机构中，该构件作为固定铰支座，配合夹紧手柄与压头实现工件的快速压紧。设计过程中需要重点校核铰支孔的接触应力与弯折位置的弯曲强度，根据实际承载的载荷大小调整基体壁厚与筋板尺寸，当用于重载工况时，可将铰支孔内增加镶嵌钢套的结构，提升铰接位置的耐磨性能，延长构件的整体使用寿命。建模时需要注意各配合面的粗糙度要求，铰支孔的内表面粗糙度需达到Ra1.6，保证与轴承或铜套的配合精度，安装平板的底面粗糙度需达到Ra3.2，保证与安装基面的贴合度，避免安装后出现倾斜导致铰接副卡滞。所有棱边除了配合位置外都做倒钝处理，

　　防止安装调试过程中划伤操作人员，同时也能减少应力集中点。该结构的一体式设计相比焊接式拼接支架，具备更好的刚度与尺寸一致性，适合采用铸造成型后进行机加工的工艺批量生产，也可直接采用型材铣削加工用于小批量非标设备制作，能够适配多数中低速、中等载荷的铰接传动场景。
