工业一体式超声波液位检测传感器结构

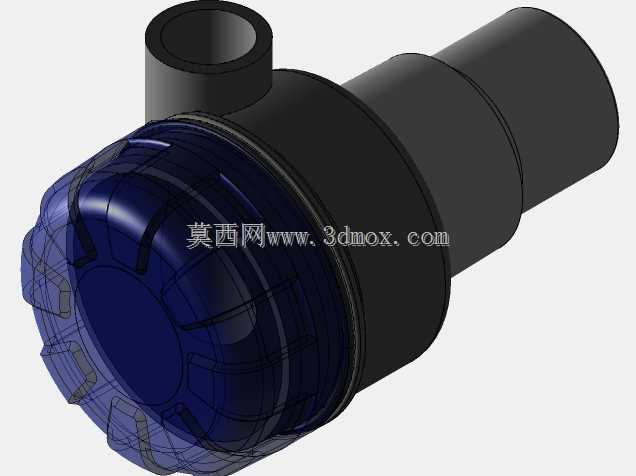

　　在化工储罐、水处理池、粮油仓储、工业制程罐体的物位监测场景中，非接触式液位检测元件的选型一直是现场运维与结构设计的核心考量点，这款超声波液位检测结构的三维建模，完全围绕现场安装、工况适配、信号收发的实际需求展开，没有冗余的装饰性设计，每一处结构特征都对应实际使用的功能需求。从结构布局来看，主体分为三个核心功能段：端部的超声换能器发射段、中部的电路密封舱段、侧部的电气接口段。换能器发射段采用圆柱收束造型，端面做了微倾斜的弧度处理，建模时特意保留了换能器面与壳体的台阶差，这个结构在实际生产中是为了贴合压电陶瓷换能片的安装定位，同时收束的柱段可以减少超声信号发射时的旁瓣干扰，避免罐壁、罐内障碍物的反射杂波影响检测精度，针对敞口池、

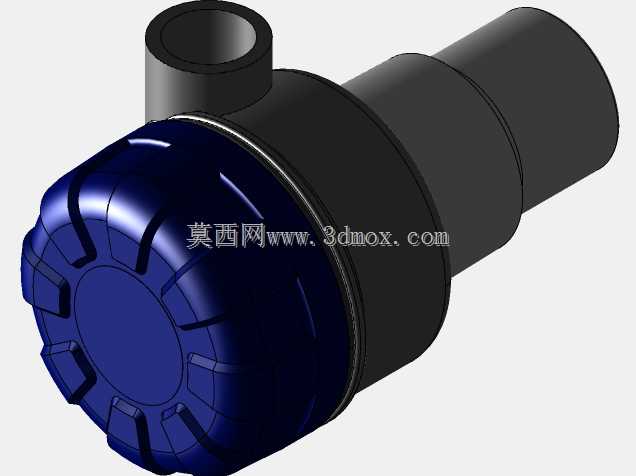

　　密闭罐不同的安装场景，这个柱段的长度可以根据安装立管的高度做适配调整，保证换能器面伸出立管下端，不会被管壁遮挡信号路径。中部的电路密封舱是整个传感器的防护核心，建模时做了端盖与舱体的旋合密封结构，端盖外侧的多道径向凸筋不是装饰纹路，是现场安装时用专用扳手拧紧端盖的受力位，凸筋的深度、间距都按照手动工具的施力尺寸设计，避免拧紧时打滑，同时端盖与舱体的配合面预留了密封槽的安装位，实际生产中会嵌入O型密封圈，满足户外、潮湿、轻度腐蚀场景下的IP67防护要求，舱体的直径尺寸按照通用工业仪表的安装规范设计，适配市面上绝大多数的仪表安装支架、立管安装法兰，不需要额外做定制转接件，降低现场安装的改造成本。侧部的电气接口采用标准的外螺纹圆柱结构，

　　接口的内径尺寸适配常用的防水电缆格兰头，现场布线时可以直接将屏蔽电缆从格兰头穿入舱体内部接线，接口的位置设置在舱体侧上方，不管是立式安装还是侧装，都能避免冷凝水顺着电缆流进舱体内部，造成电路短路。从安装边界来看，整个结构的最大外径控制在常规工业仪表的通用尺寸范围内，安装时需要预留的径向操作空间不超过150mm，轴向长度根据检测量程的不同有对应规格，小量程版本的轴向长度更短，适合安装在空间狭小的小型罐体顶部，大量程版本的换能器段更长，适配10米以上的大深度液位检测场景。建模过程中特意还原了实际产品的装配间隙，比如端盖与舱体的旋合行程、换能器段与舱体的配合台阶、电气接口与舱体的连接圆角，这些细节在做装配干涉检查、

　　安装模拟的时候可以直接使用，不需要再做结构修正。在实际工况应用中，这类超声波传感器不需要接触被测介质，不管是腐蚀性液体、高粘度液体还是含杂质的污水，都不会对检测端面造成接触式磨损，相比投入式液位计、浮球液位计，维护周期更长，安装时只需要在罐体顶部或者敞口池的支架上固定，不需要开孔深入介质内部，后期更换校准也不需要排空罐体，非常适合连续生产的制程场景。结构设计时还考虑了现场的温度适配性，舱体内部预留了温度补偿电路的安装空间，建模时的内部腔体尺寸刚好可以放下补偿电路板与接线端子，不会因为腔体过小造成元件挤压，也不会因为腔体过大造成整体结构笨重。另外端盖的造型做了圆弧过渡，没有尖锐的棱角，避免现场安装维护时划伤操作人员，表面的凸筋均匀分布，不管从哪个角度施力都能顺利拧紧端盖，不会出现应力集中的问题。换能器端面的结构做了微凹的处理，实际生产中这个面会做疏水涂层处理，避免户外使用时凝露、雨水附着在换能器表面，造成信号误发射，建模时保留了这个微凹的特征，方便后续做涂层模拟、装配公差分析的时候调用。整个结构的壁厚按照工业塑料壳体的注塑工艺要求设计，没有出现壁厚突变的位置，避免注塑生产时出现缩痕、气泡，同时壳体的加强筋都设置在内部，不会破坏外部的光滑造型，减少现场积灰、积料的可能，日常维护只需要擦拭外表面即可。
