ABB2600T压力变送器配套安装支架结构

　　在工业过程测控现场，压力变送器的安装可靠性直接决定测量数据的稳定性，这款适配ABB2600T系列压力变送器的双侧安装支撑支架，就是针对现场管道、设备壁装场景开发的专用固定结构。从现场应用的实际需求出发，这类支架首先要解决的是变送器在户外、工业厂房内长期运行的固定稳固性问题，避免设备受管线振动、环境外力影响出现测量偏移甚至脱落的情况。

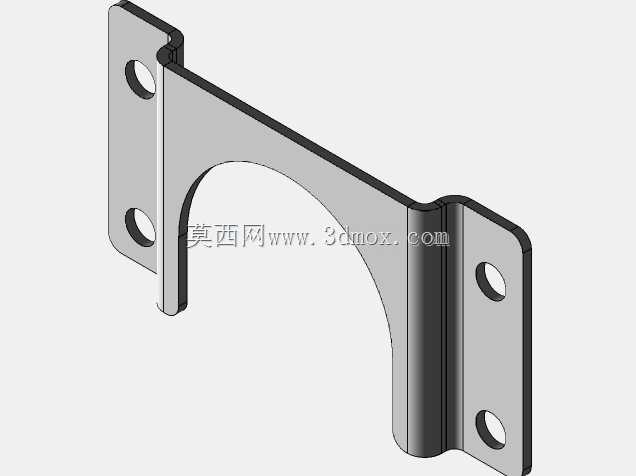

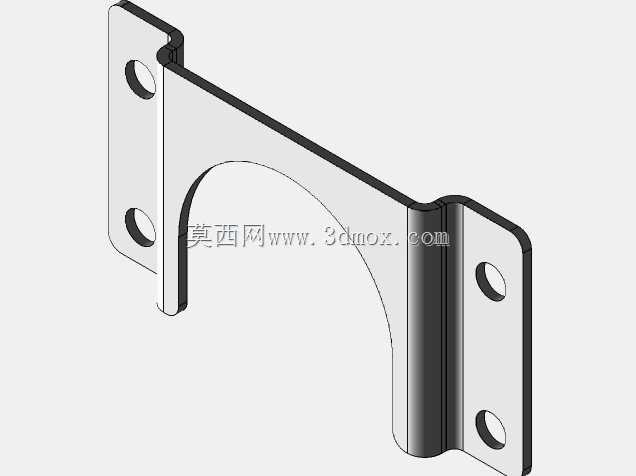

　　从结构设计来看，这款支架采用双侧折弯钣金成型结构，主体为一体化钣金冲压折弯加工，没有多余的拼接焊缝，整体刚性更有保障。支架两侧的安装翼板上各设置两个圆形安装通孔，孔位间距经过匹配校准，既可以适配常规的M6、M8膨胀螺栓实现墙面、设备立面的固定，也可以配合U型抱箍完成圆形工艺管道上的夹持安装，覆盖现场绝大多数的安装工况。支架中间的弧形避让缺口，是完全匹配ABB2600T压力变送器的壳体轮廓设计的，安装时变送器的圆柱段壳体可以刚好嵌入这个弧形缺口内，配合支架两侧的折边形成侧向限位，不需要额外设计复杂的抱紧结构就能限制设备的径向窜动，安装工序更简便，现场施工人员只需要将变送器卡入缺口后，用配套的紧固件从侧面锁紧即可完成固定，大幅缩短现场安装的作业时间。

　　在设计思路上，这款支架没有采用冗余的厚重结构，而是通过折弯的加强结构来提升整体强度，钣金的厚度选择兼顾了刚性和轻量化要求，既不会因为板材过薄导致长期受力出现形变，也不会因为整体过重增加安装面的负载，同时控制了材料成本。两侧的折边除了起到加强筋的作用之外，还能在安装时为安装人员提供定位基准，贴紧安装面时折边的平面可以和安装立面完全贴合，避免出现安装倾斜导致变送器受力不均的问题。

　　从安装边界来看，这款支架的整体外轮廓尺寸经过优化，安装后突出安装面的距离控制在合理范围内，不会占用过多的现场安装空间，对于管线密集、安装空间局促的测控点来说，这种紧凑的结构设计可以有效避开周边的管线、桥架，减少安装干涉的可能性。支架上的安装孔采用长圆孔？不，是标准的圆形通孔，孔位公差按照通用安装标准设定，既保证安装时的定位精度，也预留了少量的调整余量，应对现场安装面的孔位偏差问题。

　　在实际使用场景中，这类支架不仅可以用于压力变送器的固定，同规格的弧形缺口也可以适配同外径的其他工业测控仪表，比如温度变送器、流量变送器的壁装固定，具备一定的通用适配性。钣金表面的处理采用常规的镀锌或者喷塑工艺，能够适应工业现场的潮湿、轻微腐蚀环境，长期使用不会出现锈蚀脱落的问题，保障整个设备服役周期内的固定可靠性。

　　从结构建模的角度来看，这类钣金支架的建模需要重点关注折弯系数的设置，确保展开后的下料尺寸和实际加工尺寸一致，两侧翼板的孔位同轴度、弧形缺口的轮廓精度都是建模时需要重点校核的部分，避免加工完成后出现无法装配的问题。同时支架的边缘都做了倒钝处理，没有尖锐的毛刺，现场安装时不会划伤作业人员，也不会刮破变送器的连接线缆，这些细节设计都是从现场施工和长期使用的实际需求出发，没有多余的装饰性结构，完全以功能性为核心。
