SPD电子器件配套折弯安装固定支架

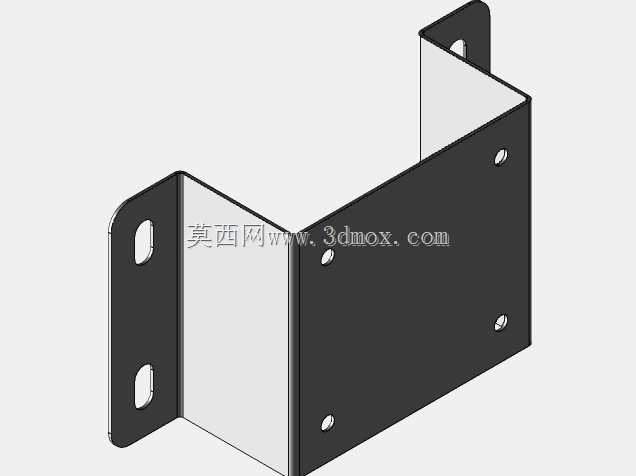

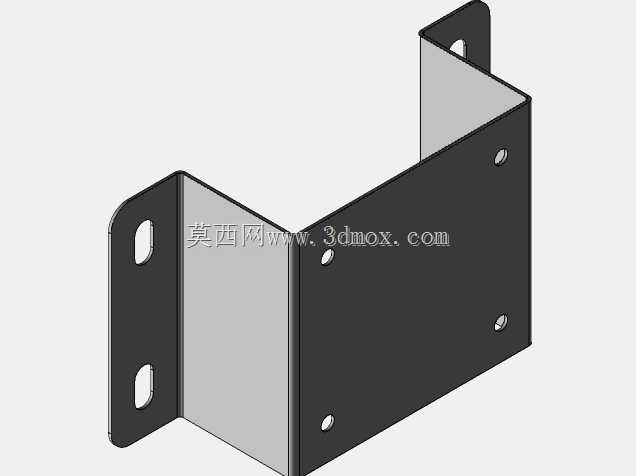

　　在低压配电系统的浪涌保护回路搭建场景里，这类折弯成型的金属支架是SPD类电子保护器件的核心安装承载部件，主要承担器件本体与安装基面之间的连接固定、受力传导作用，避免电子器件直接悬空安装带来的接线受力松脱、运行震动移位等问题，常见于成套配电柜内部的元件安装区、工业现场控制箱的侧壁固定位，以及楼宇配电间的模块化器件安装导轨旁的辅助固定场景。从结构形态来看，该支架采用单块钣金板材经多道折弯工序一体成型，整体呈U型半包结构，两侧伸出的安装耳板上开设有长圆形安装孔，这类孔型设计可以抵消安装基面的孔位加工误差，适配不同孔距的安装基面，现场装配时无需二次扩孔即可完成对位固定，降低现场安装的调整难度。支架主体的垂直立面上开设的多个圆形通孔，

　　分别对应SPD电子器件本体的固定螺孔位置，孔位的同轴度公差控制在0.1mm范围内，保证器件安装时螺丝可以顺畅穿入，不会出现孔位错位导致的装配应力，避免长期应力作用下器件外壳开裂、内部电路接触不良的问题。设计阶段首先明确了安装边界的约束条件：支架的整体宽度需要匹配对应SPD器件的本体宽度，保证器件装入后两侧不会超出支架边缘，避免相邻安装的其他电气元件产生干涉；折弯处的内R角匹配所选板材的厚度，采用1倍板厚的折弯圆角，既避免折弯处出现应力集中导致的开裂问题，也能保证折弯后支架的立面垂直度满足安装要求，不会出现立面倾斜导致器件安装后歪斜的情况。两侧安装耳板的伸出长度经过核算，保证支架固定在安装基面后，主体立面与基面之间预留足够的接线空间，

　　方便操作人员完成器件进出线的端子接线操作，不会因为空间局促导致接线时工具磕碰相邻元件。板材选型上采用常规冷轧钢板，表面做发黑防锈处理，兼顾结构强度与成本控制，支架的整体承重能力经过校核，可以承受3倍于对应SPD器件重量的静载荷，即使在现场出现一定幅度的震动工况，也不会出现支架变形、器件脱落的问题。从实际使用的角度出发，这类一体折弯的支架相比拼接式焊接支架，没有焊接变形带来的平面度误差，安装面的平面度可以控制在0.2mm以内，器件安装后与支架立面完全贴合，不会出现局部悬空的情况，保证器件运行时的热量可以通过支架立面顺畅传导到安装基面，辅助器件散热，降低长期高温运行带来的器件老化速度。安装耳板上的长圆孔长度方向沿支架宽度方向设置，

　　允许安装时左右调整位置，适配不同批次安装基面的孔位偏差，即使现场安装基面的孔距存在±2mm的加工误差，也可以通过调整支架位置完成固定，无需重新在基面上钻孔，减少现场施工的工作量。支架的折弯边缘都做了钝边处理，没有尖锐的毛刺，避免装配人员接线操作时被划伤，也防止毛刺刺破导线绝缘层带来的短路风险。在成套柜内的安装场景中，这类支架可以直接通过螺丝固定在柜内的安装梁上，也可以搭配卡扣适配标准DIN导轨安装，适配不同的柜内安装条件，无需额外定制转接件。设计过程中还考虑了器件的维护便利性，支架的U型开口方向朝向接线操作侧，器件损坏需要更换时，只需拆下立面的固定螺丝即可将器件从支架前方抽出，无需拆下整个支架，也不用拆卸相邻的其他元件，大幅缩短后期维护的更换时间。从受力路径来看，器件的自重通过立面上的固定螺丝传递到支架主体，再通过两侧的折弯边传导到安装耳板，最终传递到安装基面，整个受力路径没有应力突变的薄弱位置，折弯处的强度经过加强处理，即使承受侧向的接线拉扯力，也不会出现折弯处变形张开的问题。针对工业现场可能存在的凝露情况，支架立面的最低点开设有微小的泄流孔，避免支架内部积存凝露水导致器件底部受潮，提升潮湿工况下的运行可靠性。
