ABB2600T型工业压力指示变送器结构

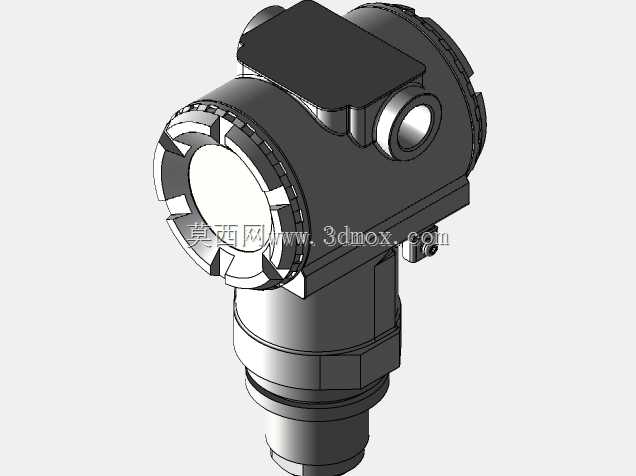

　　在石油炼化、化工合成、市政水务、火电辅机系统这类连续生产的流程工业场景里，压力参数的稳定采集是整个工艺闭环控制的核心基础，一旦压力检测失准，轻则引发工艺参数波动导致产品批次不合格，重则触发超压联锁造成非计划停车甚至安全事故，这款2600T系列压力指示变送器，就是针对这类严苛工业现场开发的直装式检测仪表。从现场安装的实际边界来看，这款变送器采用顶部数显表头加下部过程连接的同轴式结构，整体外轮廓没有突出的易磕碰结构，表头外壳采用压铸铝成型后做环氧喷涂处理，外壳侧壁预留的电气接口采用标准内螺纹设计，适配现场常用的防爆格兰头，不管是走镀锌钢管布线还是防爆挠性管连接都能直接适配，不需要额外做转接件。

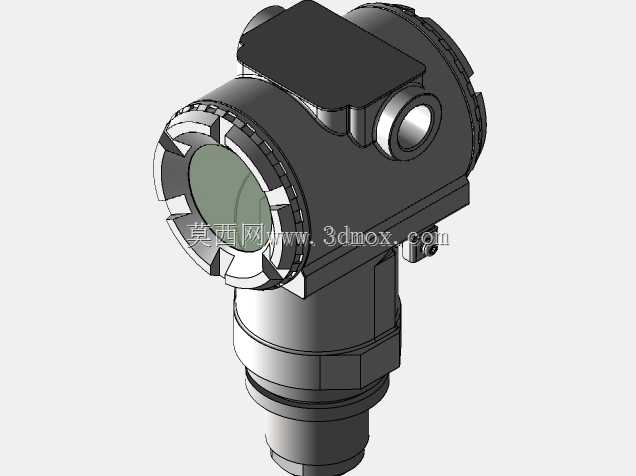

　　表头正面的观察窗采用钢化玻璃嵌装在旋转锁圈里，锁圈外圈做了滚花防滑结构，现场运维人员不需要额外工具就能旋开调整显示方向，数显模块可以在360度范围内任意旋转定位，哪怕变送器安装在管道侧面、底部或者狭小的设备夹层里，都能把显示面调整到巡检人员的可视角度，不用为了读表特意弯腰或者探身到设备缝隙里。下部的检测腔体和过程连接段做了等径强化设计，过程接口采用标准工业外螺纹搭配密封端面，直接拧在工艺管道或者设备的取压短节上就能完成安装，不需要额外加装安装支架，整体安装后的垂直高度控制在常规现场仪表的预留空间范围内，不会和周边的管道保温层、adjacent的阀门手轮产生干涉。从功能设计的角度来说，这款变送器把压力传感模块、信号处理电路、

　　就地显示单元全部集成在同一个壳体内，现场不需要额外配置二次显示表就能直接读取实时压力值，传感单元采用隔离膜片结构，被测介质的压力直接作用于膜片表面，通过内部填充的导压硅油把压力传递到敏感芯体，避免了介质直接接触芯体造成的腐蚀或者堵塞，针对有腐蚀性的化工介质、含少量杂质的水务介质都能稳定适配。电路部分做了全密封灌封处理，哪怕现场有喷淋水、扬尘或者偶尔的介质溅落，都不会影响电路的正常工作，表头顶部的端盖打开后就能完成量程调整、零点校准的操作，不需要把整个变送器从管道上拆下来，运维的工作量比传统分体式仪表低很多。在建模还原这款变送器的时候，首先要保证各个配合面的尺寸公差符合工业现场的实际安装要求，比如过程连接螺纹的大径小径、

　　密封端面的平面度、电气接口的螺纹深度，这些尺寸如果出现偏差，打印或者加工出来的样件就没法直接和现场的取压口适配；其次是表头的旋转锁圈结构，要还原出锁圈和壳体之间的卡扣配合关系，数显模块的旋转限位结构也要做出来，不能出现360度无限制旋转的情况，和实际产品的结构逻辑保持一致；还有外壳表面的散热筋、接线端子的安装位、端盖的密封槽这些细节结构，都要按照实际产品的比例还原，不能为了建模省事把这些功能性结构简化掉。从实际选型的角度来说，这款变送器适合测量气体、蒸汽、液体类介质的表压、绝压参数，测量范围覆盖从低压到高压的常用工业区间，不管是泵出口的压力检测、反应釜的釜内压力监控、供水管道的管网压力采集，都能适配，直装式的结构也减少了引压管堵塞的风险，尤其是在测量含少量颗粒物的介质时，比引压式安装的变送器维护周期更长。建模过程中还要注意外壳的壁厚设计，压铸铝外壳的壁厚保持在均匀的3mm左右，既保证外壳的防爆强度要求，也不会因为壁厚不均导致压铸成型的时候出现缩孔缺陷，观察窗的钢化玻璃和壳体之间的密封槽要预留O型圈的安装位置，保证IP67的防护等级要求，下部的传感腔体和上部的电路腔体之间要做隔离密封结构，避免万一过程介质出现泄漏的时候窜入电路腔损坏电子元件。
