索波特ABB2600吨设备配套支撑安装座

　　在工业过程控制领域，压力、温度类测量仪表的安装可靠性直接决定整套检测回路的运行稳定性，尤其是大吨位工况配套的高精度变送类仪表，对安装基座的抗形变能力、定位精度都有极高要求，这款支撑安装座正是针对索波特ABB2600吨系列配套仪表的安装需求开发的结构件。从实际应用场景来看，这类支撑座多用于重型工业生产线的仪表挂载点位，常见于冶金产线的压力检测段、大型化工装置的变送单元安装位、重型装备的工况监测点位，这类场景往往伴随持续的设备振动、环境温湿度波动，部分点位还存在检修空间狭窄、后期调整操作不便的问题，因此安装座本身的结构合理性会直接影响仪表的测量精度与长期使用寿命。

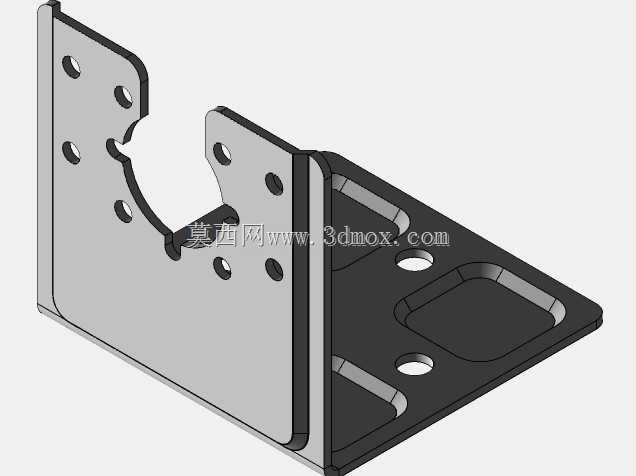

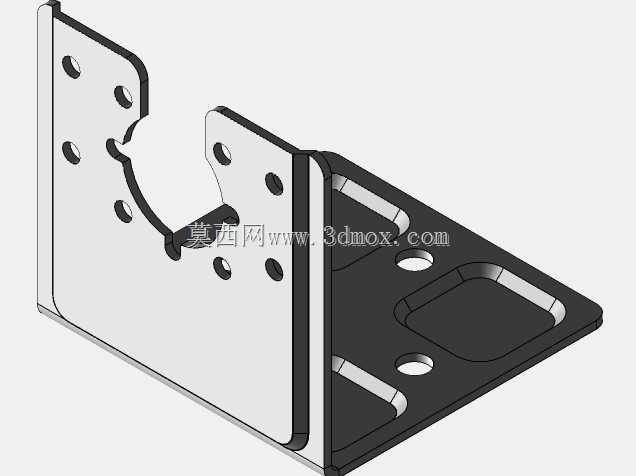

　　从功能特性上看，该支撑座采用L型折边主体结构，垂直安装面设置了多组定位安装孔，其中围绕仪表挂载位的弧形缺口周边均匀分布的孔位，是专门匹配对应型号仪表的法兰安装尺寸设计，能够保证仪表装入后受力均匀，不会因为单侧受力导致密封面错位或者测量膜片受力偏移；水平安装面设置了多组长圆形调节孔与减重沉槽，长圆孔可以在安装时提供一定的位置调整余量，抵消安装基面的加工误差，避免硬装配导致的结构内应力，沉槽设计在不降低结构整体刚性的前提下，有效削减了零件自身重量，同时减少了加工面的接触面积，降低了安装基面平面度不足带来的安装翘曲风险。折边位置做了加厚处理，能够承受垂直挂载方向的长期载荷，避免长期使用后出现折边处形变导致的仪表倾斜问题。

　　设计思路上，这款零件完全围绕仪表安装的实际工况展开，没有冗余的结构设计：垂直面的弧形缺口是为了避让仪表尾部的接线或者引压结构，保证仪表安装后能够完全贴合安装面，不会出现局部顶靠导致的安装间隙；所有安装孔的孔位公差都按照工业仪表安装的通用公差要求设定，既保证安装时的定位精度，又不会因为公差过严提升不必要的加工成本；零件的边缘都做了倒角处理，避免安装过程中划伤操作人员或者损坏仪表的连接线缆。从安装边界来看，垂直安装面的孔位间距完全匹配对应仪表的安装法兰孔距，水平安装面的固定孔位可以适配常规的工业型材安装基面或者设备预埋钢板，整体安装后突出基面的高度经过严格控制，不会占用过多的检修通道空间，同时能够保证仪表的显示端处于便于操作人员观察的角度。

　　在实际选型使用过程中，这类支撑座需要重点核对安装孔位与所配仪表的匹配度，同时要确认水平安装面的固定孔距是否适配现场的安装基面，安装时需要先将支撑座与基面固定牢靠，再将仪表挂载到垂直安装面上，按照对角紧固的顺序锁紧固定螺丝，避免单侧受力导致的支撑座形变。相较于通用型的平板安装支架，这种一体化折边的支撑座不需要额外拼接角件，整体刚性更强，抗振动性能更好，能够在长期运行过程中保持仪表的安装位置精度，减少因为安装座松动导致的测量误差或者仪表损坏问题，尤其适合重型工业场景下的大吨位配套仪表安装使用，能够有效降低现场的仪表维护频次，提升整套检测系统的运行可靠性。
