工业用ABB差压变送器结构设计

　　在流程工业的现场检测环节，差压类检测仪表是覆盖工况最广的核心检测单元，从化工精馏塔的压差监测、长输管线的压损核算，到热力系统的液位换算、洁净车间的风压管控，都需要依托这类仪表完成核心参数的实时采集，本次呈现的差压变送器结构，完全围绕工业现场的实际安装与使用需求完成三维结构搭建。

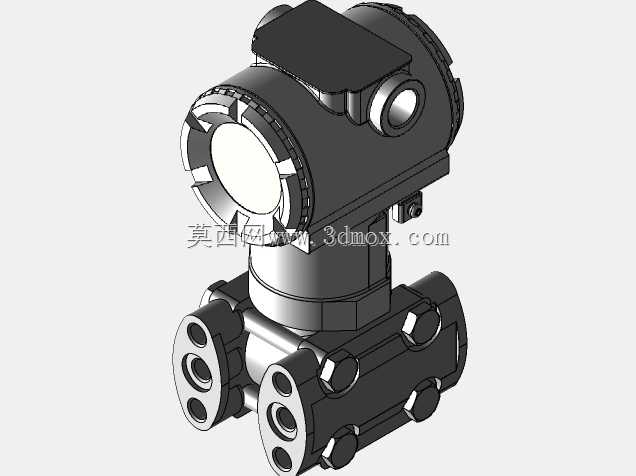

　　从结构布局来看，该变送器采用检测端与变送端分体同轴的布局逻辑，下部的检测基座为双腔室结构，两侧对称布置的四个引压接口，可适配不同的引压安装方向，既支持侧装式的水平引压，也可通过转接适配垂直向下的引压管路，接口的密封面采用平面加环形密封槽的设计，能够兼容金属缠绕垫、氟橡胶O型圈等多种密封件，满足从负压到数十兆帕的不同压力等级工况的密封需求。基座中部的容腔内置压力检测核心组件，外部的螺栓紧固点位均匀分布在腔室周边，可保证受压时腔室受力均匀，避免局部应力集中导致的密封失效问题。

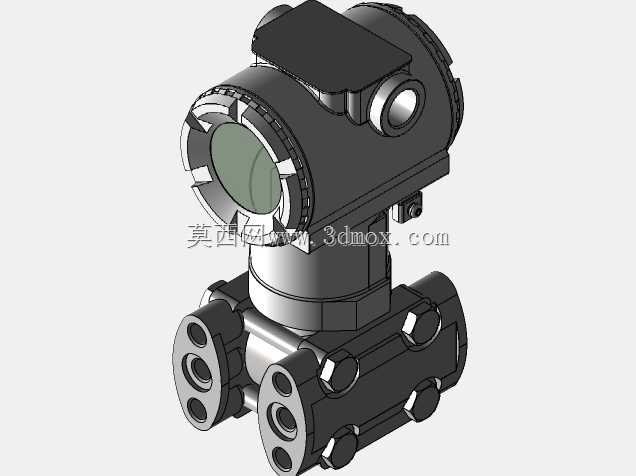

　　上部的变送表头采用圆形防爆壳体设计，壳体侧面的接线口采用标准螺纹接口，可适配防爆格兰头完成现场布线的密封防护，表头前端的观察窗采用钢化玻璃内嵌结构，周边的滚花锁紧圈无需专用工具即可完成开盖操作，方便现场人员完成零点校准、参数调整等运维操作，同时滚花结构也能保证戴防护手套操作时不会打滑。表头顶部的接线端盖板采用斜面压紧结构，盖板与壳体之间设置整圈密封槽，可满足户外露天安装的防水防尘要求，即使在有喷淋、多粉尘的工况下也能稳定运行。

　　在安装边界的设计上，该变送器的下部检测基座预留了标准的支架安装孔位，既可以直接通过抱箍固定在DN50的工艺管道上，也可通过L型安装支架固定在墙面或设备平台上，整体安装重心落在引压接口的轴线上，可减少管线振动带来的测量附加误差。整体结构的棱角处均做了圆弧过渡处理，一方面可减少现场安装时的磕碰损伤，另一方面也能避免应力集中导致的壳体开裂问题，适配工业现场复杂的安装运维环境。

　　从功能实现的结构逻辑来看，检测基座与变送表头之间的连接采用隔热加长颈结构，当测量介质温度较高时，加长颈可通过自然散热降低传导到变送电路部分的温度，避免电子元器件长期处于高温环境下出现性能漂移，保证测量精度的长期稳定性。表头与基座的连接部位设置了方向调节结构，安装完成后可360度旋转表头方向，方便现场人员根据观察位置调整显示面板的朝向，无需拆卸引压管路即可完成视角调整，大幅降低现场安装调试的工作量。

　　在细节结构的处理上，所有外部连接螺栓均采用内六角沉头设计，螺栓头部完全沉入壳体表面，既可以避免螺栓长期暴露在腐蚀性环境中出现锈蚀，也能减少外部凸起结构，避免现场运维时勾挂线缆、工作服等带来的安全隐患。壳体外部的散热筋沿圆周方向均匀布置，既可以增加壳体的散热面积，提升电路部分的散热效率，也能增强壳体的结构强度，在受到外部冲击时不易出现变形。引压接口的内部流道做了圆弧过渡处理，可减少介质在流道内的滞留，避免粘稠介质、含杂质介质堵塞引压通道，减少日常运维的疏通频次。

　　这类差压变送器的结构设计，完全围绕工业现场的可靠性需求展开，没有冗余的装饰性结构，每一处外形设计都对应实际使用中的功能需求，不管是用于三维场景的工业设备布局搭建，还是用于仪表结构的参考设计，都能提供准确的结构参考，还原工业现场仪表的真实安装状态与结构特征。
