适配IdeaformerIR3v1打印机的BDE挤出机构

　　这款挤出机构是针对桌面级FDM成型设备开发的近程送料执行部件，核心适配Ideaformer IR3v1型号打印机的安装位与运动参数，在桌面级耗材熔融沉积成型的作业场景中，承担耗材精准输送、熔融前压力恒定维持的核心作用，直接决定打印过程中耗材出丝的连续性、线宽一致性，进而影响最终成型件的尺寸精度与表面质量。

　　从实际作业逻辑来看，该机构采用紧凑化的近程安装布局，将送料驱动组件与加热喉管的距离压缩到极小范围，相比远程送料结构，能够大幅降低耗材在输送路径中的弯折阻力，尤其是针对TPU、TPE这类柔性耗材的输送场景，可有效避免耗材在送料管内发生蜷曲、堵料的问题，同时能更快速地响应回抽指令，减少打印过程中的拉丝、溢料缺陷。机构的驱动压合部分采用带弹性预紧的摆臂结构，压合轮与主动送料齿轮的间隙可通过侧边的调节旋钮进行微调，适配1.75mm直径的常规PLA、ABS、PETG以及柔性耗材的夹持需求，预紧弹簧的刚度经过匹配调校，既能够提供足够的送料摩擦力避免耗材打滑，又不会因为压合力过大导致耗材被齿轮切削出碎屑，堵塞喉管通道。

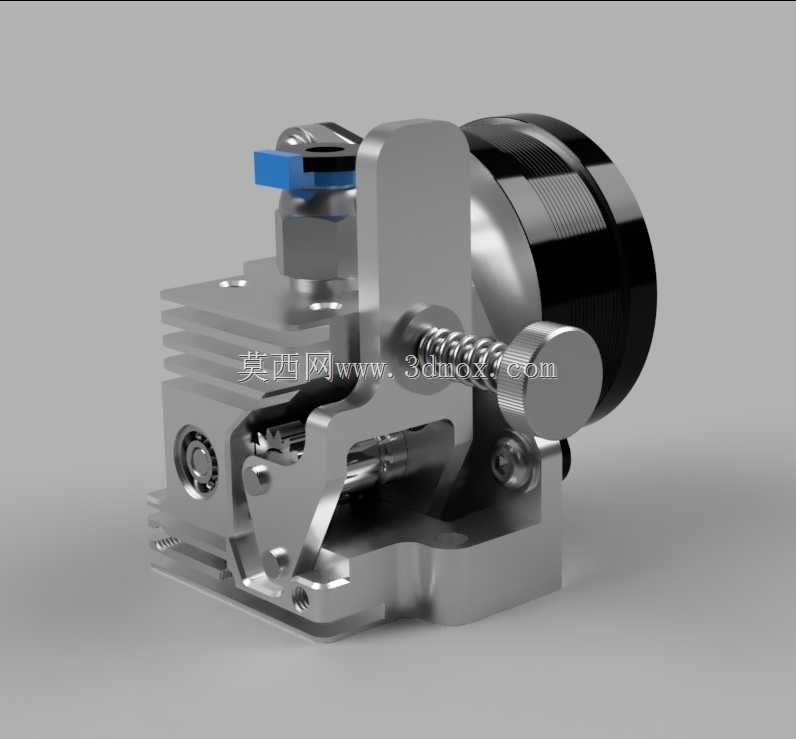

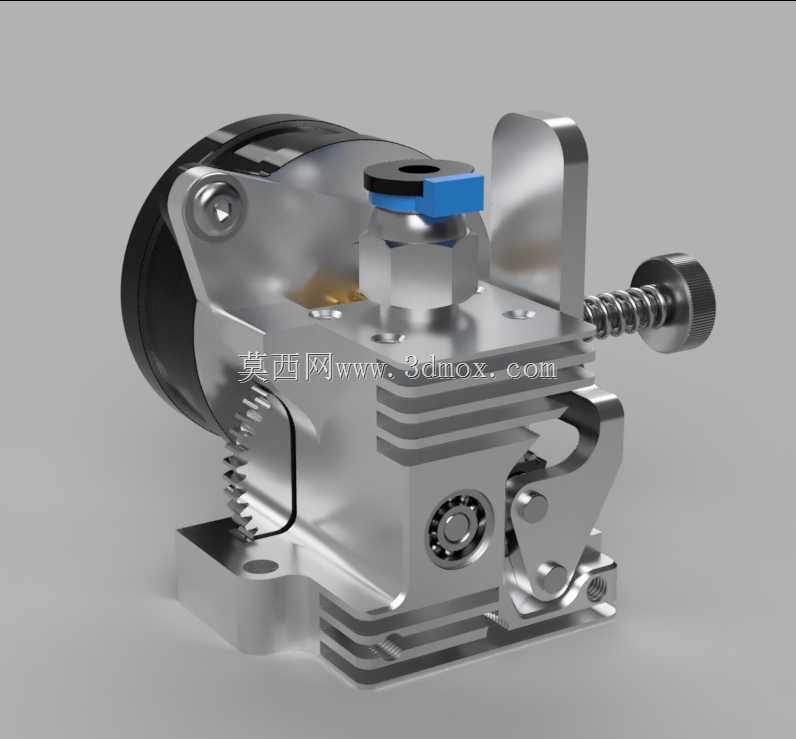

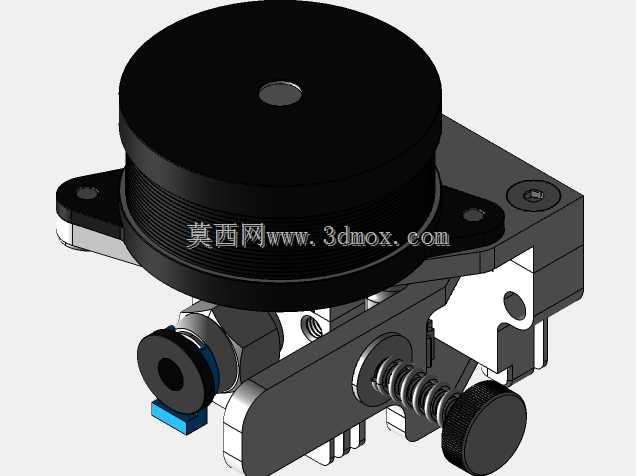

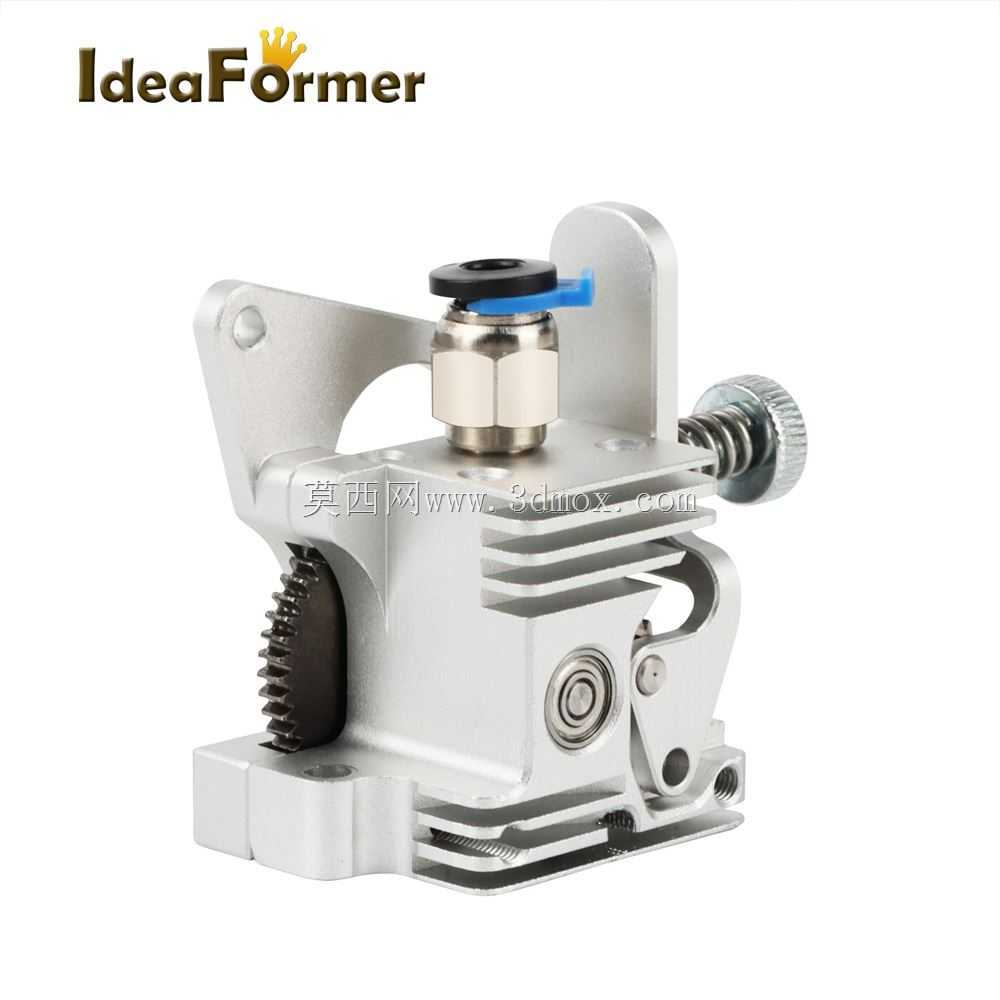

　　结构设计层面，主体承载基座采用一体化金属加工成型，兼顾结构刚性与散热需求，基座上设计有多层平行的散热鳍片结构，能够通过空气自然对流带走加热块向上传导的热量，避免耗材在喉管上部提前软化发生堵头。主动送料齿轮采用大半径齿形设计，齿尖做了圆角钝化处理，增大与耗材接触面积的同时，减少对耗材表面的切削损伤，齿轮与驱动电机的输出轴采用同轴直连结构，传动路径无额外减速齿轮，降低传动背隙带来的送料误差，保证送料精度控制在0.01mm级别的响应水平。机构的快拆结构设计在耗材导入位置，扳动压合摆臂即可快速打开送料通道，方便用户进行耗材更换、堵头清理等日常维护操作，无需拆解整个机构的固定螺丝。

　　安装边界方面，该挤出机构的安装孔位完全匹配Ideaformer IR3v1打印机的X轴滑台安装基准，基座底部的定位凸台与滑台的定位槽契合，安装时无需额外打孔或制作转接件，直接通过对应规格的螺丝即可完成固定。机构整体的外形轮廓做了运动干涉校核，在X轴全行程移动、Z轴升降的过程中，不会与打印机的框架、打印平台、自动调平探针等周边部件发生碰撞，挤出头的喷嘴中心与原机安装基准的同轴度误差控制在极小范围，更换后无需重新调整打印平台的偏移参数。加热块与散热基座之间采用隔热件进行热阻隔，减少热量向驱动电机与送料结构传导，避免电机长时间在高温环境下工作出现退磁、扭矩下降的问题，喷嘴采用标准螺纹接口，可兼容同规格的不同孔径喷嘴，满足不同层厚、不同打印速度的作业需求。机构上的弹簧复位结构在压合摆臂松开时能够自动复位，保持恒定的压合力，在长时间连续打印作业中，压合力不会因为温度变化、结构磨损出现明显衰减，能够维持稳定的送料压力，保证大尺寸模型连续数十小时打印过程中的出丝稳定性。
