带多规格摇臂的25G数字舵机结构

　　这款数字舵机的结构设计，首先围绕小负载高精度角度控制场景的安装适配需求展开，在航模舵面控制、小型桌面机械臂关节驱动、教育类机器人动作执行、智能小车转向机构这类常见应用场景里，这类25G规格的数字舵机是应用占比极高的执行元件，相比同重量等级的模拟舵机，它的角度控制死区更小，位置保持力矩的稳定性更优，不会出现负载小幅波动时的舵面抖振问题。从结构组成来看，主体外壳采用加强筋布局的工程塑料壳体，既控制了整体自重，又能在安装锁紧时提供足够的结构强度，避免螺丝锁紧力过大导致壳体开裂，输出轴采用金属齿组传动，相比塑料齿的同规格舵机，抗冲击载荷能力提升明显，在遇到舵面意外卡滞、外力碰撞输出摇臂的场景下，不容易出现打齿失效的问题。

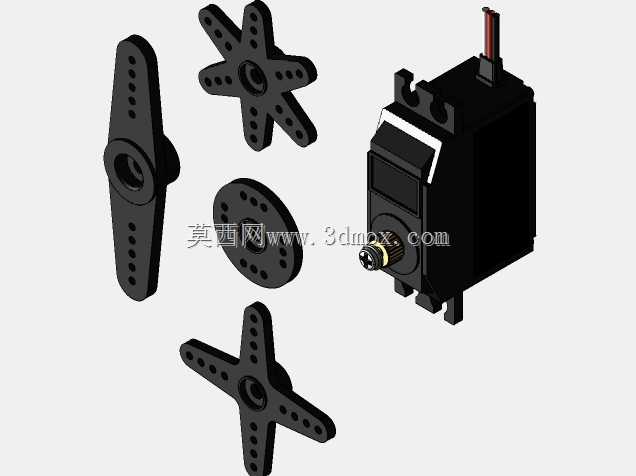

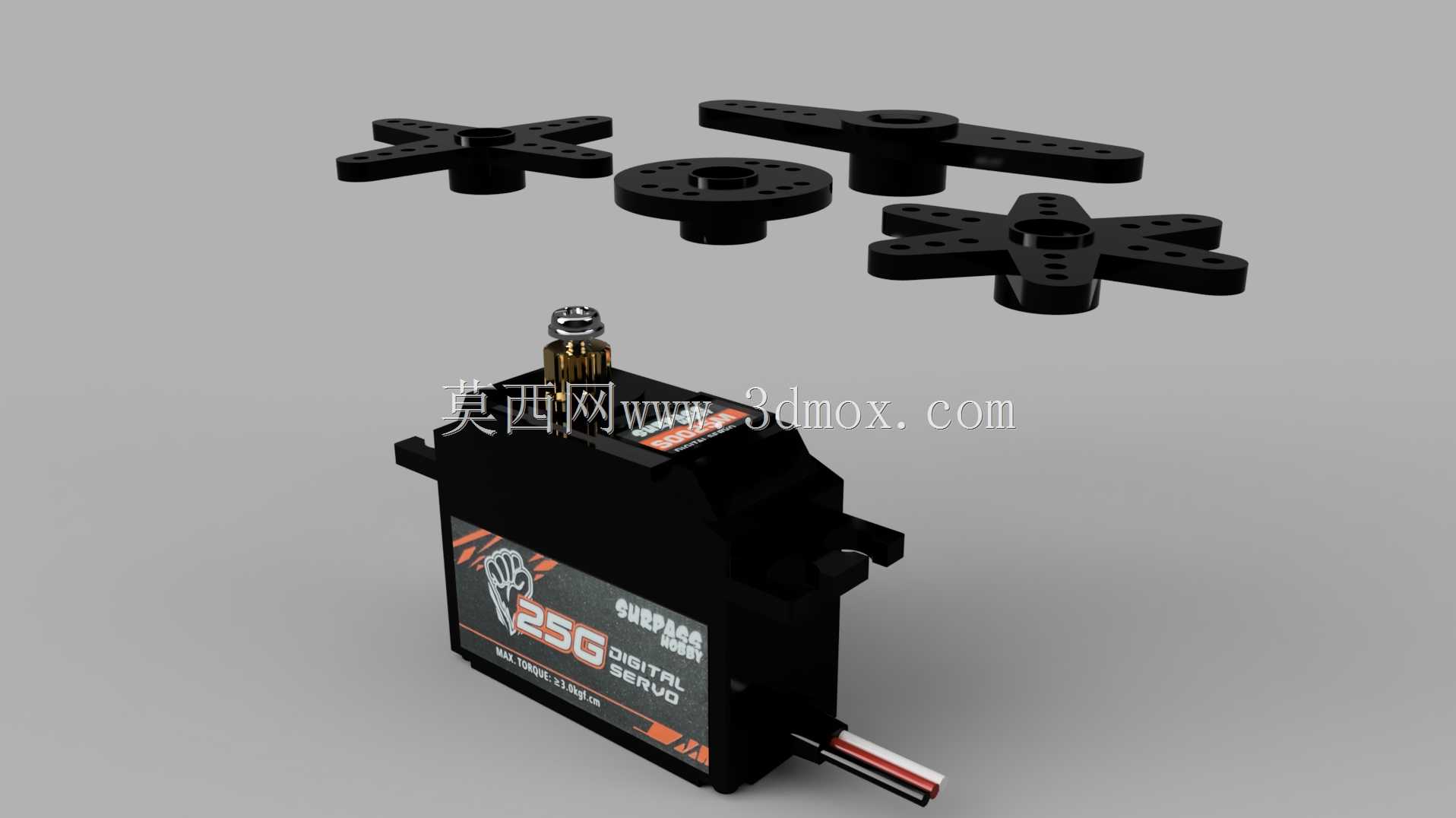

　　配套的多规格摇臂覆盖了不同安装场景的连接需求：十字形多孔摇臂适合需要多连杆同步驱动的结构，比如固定翼航模的副翼联动、小型仿生机器人的多足关节连接；一字形加长摇臂适合需要更大驱动力矩输出的场景，通过加长力臂的方式降低舵机的实际负载，适配大舵面的航模或者需要大摆角的闸门机构；圆盘形多孔摇臂则适合需要周向任意角度安装的场景，比如旋转云台的驱动、分度机构的角度调节，用户可以根据实际的安装空间、连杆连接位置选择对应的摇臂，不需要额外二次加工连接结构。在安装边界的设计上，舵机主体两侧的固定耳采用标准孔距设计，兼容市面上绝大多数25G舵机的安装位，不管是航模机身的预埋安装槽，还是机械臂结构件的标准舵机安装位，都可以直接替换安装，

　　不需要重新打孔调整位置；输出轴的齿形采用标准25T舵机齿规格，市面上所有兼容该齿形的第三方摇臂、舵盘都可以直接适配，降低了配件替换的成本。设计过程中，走线位置做了限位槽处理，舵机的信号与供电出线从壳体尾部的导向槽引出，在安装到狭小空间内时，不会因为线材挤压导致壳体装配不到位，也能避免线材被安装结构件磨破绝缘层的问题。从功能特性来看，这款数字舵机的控制逻辑采用内置信号处理电路，外部只需要提供标准PWM控制信号就可以实现0-180度范围内的角度控制，不需要额外的驱动电路，对于结构设计人员来说，在做整机结构布局的时候，只需要预留出舵机的安装空间、走线通道，就可以完成执行端的结构设计，不需要额外考虑驱动模块的安装位置。在实际选型应用中，

　　需要注意安装时摇臂的中位校准，在给舵机发送中位控制信号后再锁紧摇臂固定螺丝，避免出现左右摆角范围不对称的问题；不同摇臂的最大摆角需要根据实际安装空间做限位，避免摇臂转动过程中和周边结构件发生干涉，尤其是加长一字摇臂的转动半径更大，在结构布局时需要预留足够的转动空间，不能只按照舵机主体的外形尺寸预留安装位。壳体侧面的标签区域做了凹陷设计，粘贴参数标识的时候不会因为安装摩擦导致标识磨损，同时凹陷结构也提升了壳体侧面的结构刚性，在受到侧向挤压力的时候不容易出现变形。输出轴顶端的固定螺丝孔采用标准螺纹规格，配套的锁紧螺丝可以将摇臂牢牢固定在输出轴上，在频繁正反转切换的工况下，不会出现摇臂和输出轴之间的相对转动，保证角度控制的精度。整套结构的各个零件之间的配合间隙都做了合理控制，齿组之间的啮合间隙控制在合理范围，既不会因为间隙过大导致回程差影响控制精度，也不会因为间隙过小导致转动阻力过大、空载电流升高的问题。
