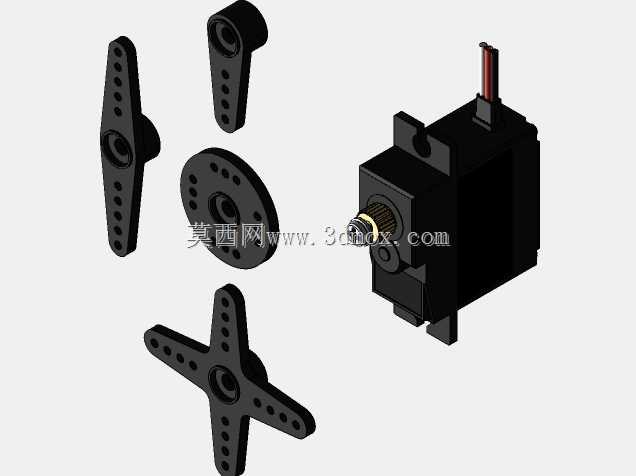

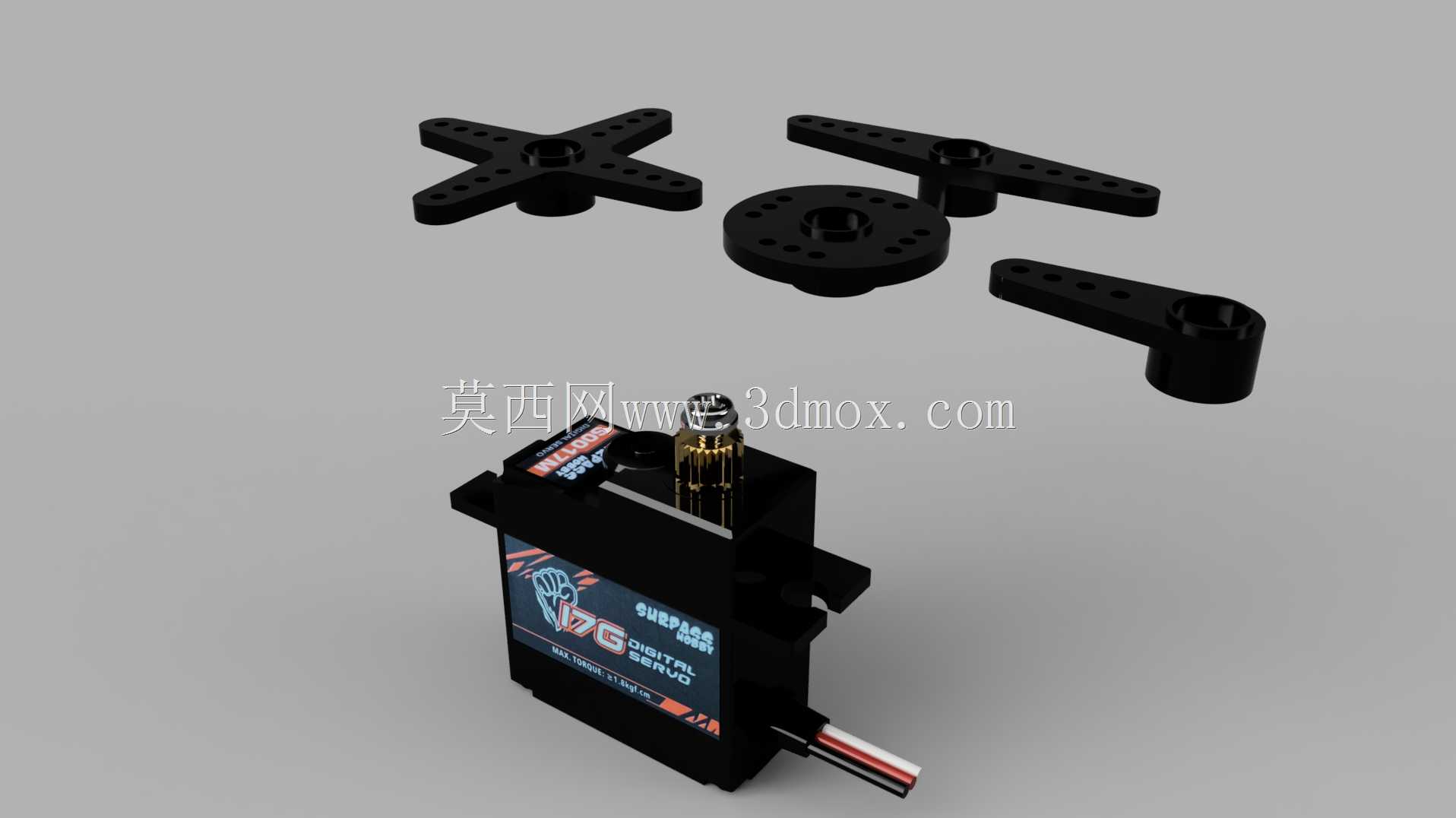

这套伺服执行组件的设计,核心围绕小型运动控制场景的通用适配需求展开,区别于常规仅带单一直线型摇臂的伺服产品,配套了十字形、一字长条形、圆盘形、单耳摇臂共四种不同输出端连接件,覆盖了绝大多数小扭矩角度控制场景的安装需求,不用使用者额外二次加工输出转接件,能直接匹配不同的负载连接结构。
从实际应用场景来看,这类小规格数字伺服常出现在航模舵面控制、小型桌面自动化设备的点位摆动、教育机器人关节驱动、智能门锁锁舌伸缩驱动、小型云台角度调整等场景,不同场景对输出端的连接要求差异极大:比如航模副翼控制需要长条形摇臂来获得足够的力矩传导距离,多连杆并联传动结构需要十字形摇臂来同时连接多根传动拉杆,圆盘形摇臂适合需要周向任意位置固定连接的场景,单耳摇臂则适配单推杆直连的推拉传动结构,这套组件直接配齐四种摇臂,能省去选型阶段单独匹配输出连接件的步骤,降低整体设计的适配成本。
功能特性上,这款伺服采用数字信号控制逻辑,相比传统模拟伺服,死区范围更小,定位精度更高,不会出现模拟舵机常见的小幅抖动问题,静止状态下的保持扭矩稳定性更好,输出轴采用金属齿轮组传动,相比塑料齿轮的同规格伺服,抗冲击负载能力更强,能承受传动过程中突然出现的反向冲击力,不会轻易出现扫齿故障。出线端采用标准的三线制接口,分别对应电源正、电源地、信号输入,兼容市面上绝大多数通用伺服控制器的驱动协议,不需要额外做信号转换。
设计思路层面,伺服主体的外壳采用标准的小尺寸矩形安装结构,两侧预留了贯穿式安装耳,安装孔位间距符合小型伺服的通用安装规范,能直接替换同规格的其他品牌伺服产品,不需要修改安装基座的孔位尺寸。四种配套摇臂的内孔都采用统一的标准花键结构,和伺服输出轴的花键完全匹配,安装时只需要将摇臂对准输出轴花键压入,再通过顶部的锁紧螺丝固定即可,不同摇臂之间可以快速互换,不需要额外的转接结构。摇臂上的连接孔位都做了等间距排布,方便使用者根据实际需要的传动比,选择不同距离的孔位连接传动件,调整输出端的运动行程和输出力矩。
外形尺寸与安装边界方面,伺服主体的长宽高尺寸符合17g级微型伺服的通用规格,主体宽度控制在23mm以内,不含输出轴的主体高度约28mm,长度约33mm,两侧安装耳的中心孔间距为27.5mm,安装孔直径为2mm,能适配绝大多数小型设备的安装空间。不同摇臂的尺寸也做了适配性设计:十字形摇臂的四个臂长度一致,每个臂上预留2个连接孔,最远孔位距离输出轴中心的距离为16mm;一字长条形摇臂总长度为36mm,两端各预留2个连接孔,最远孔位距离中心18mm;圆盘形摇臂直径为22mm,沿周向均匀分布6个连接孔,孔位距离中心的距离分别为8mm和10mm;单耳摇臂的连接孔距离中心12mm,适合小行程推拉传动。所有摇臂的厚度均为3mm,采用和伺服齿轮同强度的工程塑料注塑成型,兼顾强度和轻量化需求,不会给伺服输出端增加过多的额外负载。
在实际结构设计验证过程中,这类伺服组件的建模需要重点关注输出轴花键的配合公差,花键的齿形和齿距必须和标准伺服输出轴完全一致,否则会出现摇臂安装后晃动、定位不准的问题;同时摇臂上的连接孔位置度需要控制在0.1mm以内,避免多连杆传动时出现运动卡滞。伺服外壳的安装耳位置需要做加强筋处理,因为安装时螺丝锁紧的应力会集中在安装耳和主体的连接位置,加强筋能避免安装时出现安装耳断裂的问题。输出轴的伸出长度需要和所有摇臂的安装深度匹配,保证摇臂安装后不会和伺服上盖出现摩擦,同时锁紧螺丝能完全压住摇臂,不会出现运转过程中摇臂脱落的情况。
