适配E3Dv6喷头的双4010风机安装支架

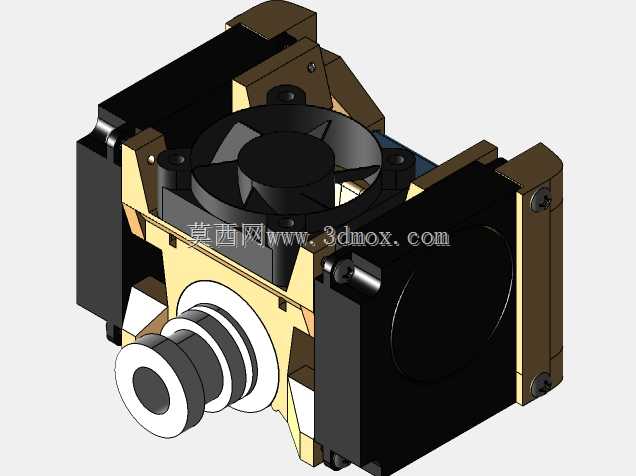

　　在桌面级FDM熔融沉积成型设备的挤出端改造场景里，散热风道与喷头的匹配度直接影响打印成型质量，尤其是采用E3Dv6规格热端的机型，原厂配套的单风扇散热结构往往存在散热覆盖不均、近端散热不足导致的喉管堵料、模型层间粘接力差等问题，这款双风机安装支架就是针对这类痛点开发的结构件。从实际装机的适配边界来看，支架的中心定位孔完全贴合E3Dv6热端的标准安装螺纹段尺寸，安装时无需额外打磨或扩孔，直接套入喉管固定段即可完成轴向定位，两侧的风扇安装位严格遵循4010轴流风扇的安装孔距标准，孔位公差控制在0.1mm以内，能兼容市面上绝大多数常规规格的4010散热风扇，不会出现孔位错位导致的风扇安装倾斜、风道偏移问题。

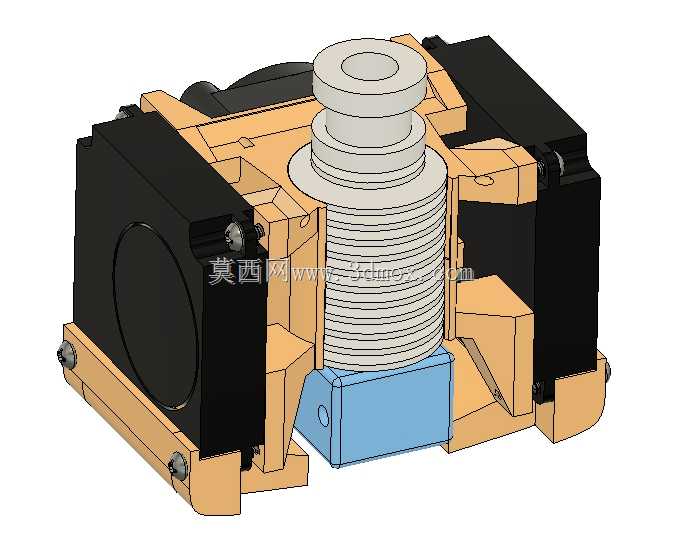

　　设计思路上没有采用常见的单侧悬臂固定结构，而是做了对称式的双侧夹持布局，两个风扇分别布置在热端散热鳍片的两侧位置，能同时对散热鳍片形成双向对流散热，相比单侧风扇的单方向送风，能让鳍片各区域的温差控制在3℃以内，避免喉管上部温度过高导致的耗材提前软化堵料。支架中部预留的蓝色方块区域是专门的近程挤出导料槽让位空间，不管是采用近程挤出的直接驱动结构，还是远程送料的鲍登管结构，都不会和送料路径产生干涉，同时支架下部的延伸结构刚好能对喷嘴周边形成半包围的风道导向，让风扇送出的气流能精准吹向喷嘴刚挤出的耗材区域，提升打印件的层间冷却效果，尤其是打印PLA这类对冷却要求较高的耗材时，能有效减少悬垂面的拉丝、翘边问题。

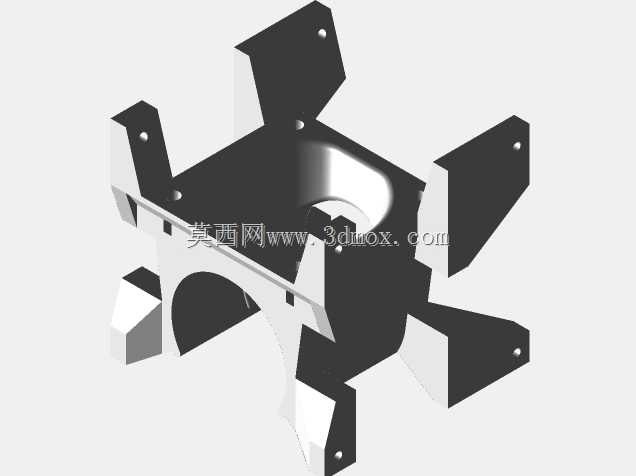

　　从安装尺寸的边界来看，支架整体的横向宽度控制在85mm以内，不会和打印机的X轴运动行程产生干涉，对于常见的i3结构、CoreXY结构的桌面3D打印机都能兼容，支架的安装固定点除了中心的热端螺纹锁紧位，还在两侧风扇安装位的下方预留了辅助固定孔，可以配合扎带或者小螺丝和原有挤出头的安装板做二次固定，避免高速打印运动过程中支架出现晃动偏移。结构上做了多处加强筋设计，在风扇安装位的转角处、中心定位孔的周边都设置了三角加强筋，在保证整体结构强度的前提下尽可能做了镂空减重，不会给X轴运动组件增加过多的负载，避免运动惯量过大导致的打印丢步问题。实际使用中，双侧风扇的送风可以通过独立的风道导流，一部分气流导向热端的散热鳍片，保证喉管的冷端温度始终处于耗材玻璃化转变温度以下，另一部分气流通过支架下部的导流斜面吹向喷嘴出料位置，刚挤出的熔融耗材能快速冷却定型，在打印小尺寸特征、薄壁结构或者大角度悬垂结构时，成型精度有明显提升，不会出现因为冷却不足导致的结构塌陷、层纹错位问题。另外支架的结构设计也考虑了拆装维护的便利性，不需要完全拆解热端就能完成风扇的更换或者支架的调整，日常维护时只需要松开风扇的固定螺丝就能完成清理或者配件更换，对于经常做挤出端改造的3D打印爱好者或者小型设备研发人员来说，这类集成化的支架结构能省去自行设计风道、打孔定位的繁琐步骤，直接装机就能获得稳定的散热效果。
