XCR-V6热端S3D迷你挤出机结构

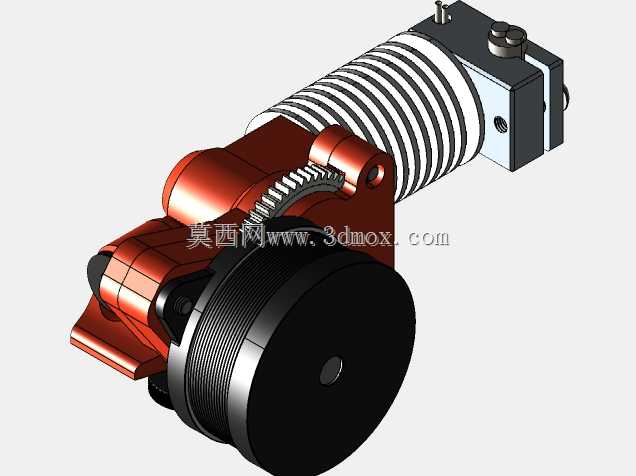

　　这款挤出机构是面向桌面级FDM熔融沉积成型设备开发的紧凑送料熔融组件，核心适配小尺寸成型空间的定制化3D打印设备，尤其适合对安装空间有严格限制的便携型、桌面紧凑型打印场景，比如桌面级教育实训设备、小型创客DIY打印装置、窄空间安装的多喷头并列打印阵列都能适配。从结构设计逻辑来看，整套组件采用近程送料布局，将送料驱动与热端熔融段集成在同一安装主体上，相比远程送料结构大幅缩短了耗材输送路径，能有效降低柔性耗材（比如TPU、TPE这类软质打印材料）送料过程中的弯折阻力，减少送料打滑、堵头的概率，同时提升回抽动作的响应速度，降低打印过程中的拉丝、漏料缺陷。

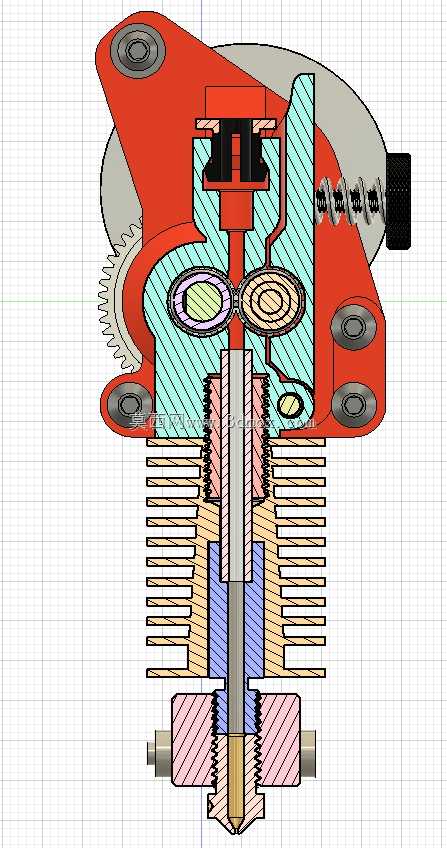

　　驱动端适配Nema14规格的步进电机，也就是行业内常说的35系列步进，相比常规挤出机常用的42步进，径向尺寸缩小近17%，整体安装占用的横向空间大幅压缩，配合BMG结构的双齿轮切割轴送料组件，能实现稳定的耗材咬合输送，送料过程中对耗材的夹持力均匀，不会出现单齿轮送料常见的耗材啃削碎屑问题，送料精度可以控制在0.01mm级，匹配0.1mm层厚的高精度打印需求。热端部分没有沿用常规V6热端的标准颈部接口，而是采用M8螺纹套筒作为热端与散热段的连接结构，套筒长度15mm、内孔直径4mm，这个尺寸设计既保证了热端与散热段之间的隔热距离，减少热量向送料段传导导致的耗材提前膨胀堵头，又通过螺纹连接的方式简化了热端的拆装维护流程，不需要额外的固定压块或者卡箍结构，降低了零件数量与装配复杂度。

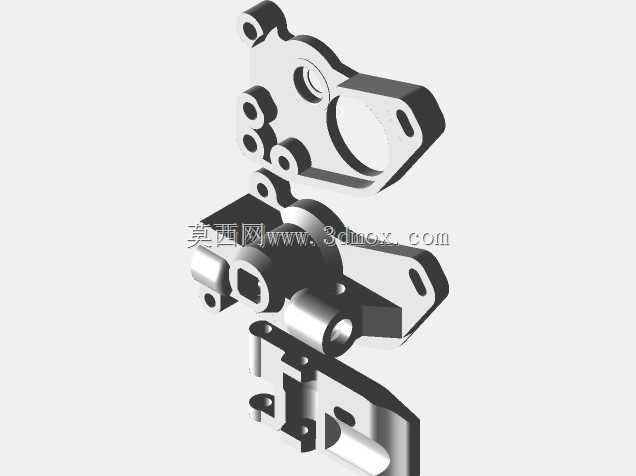

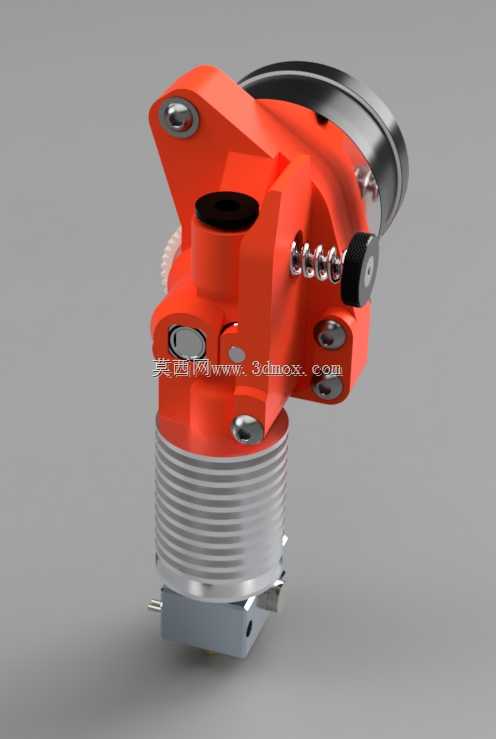

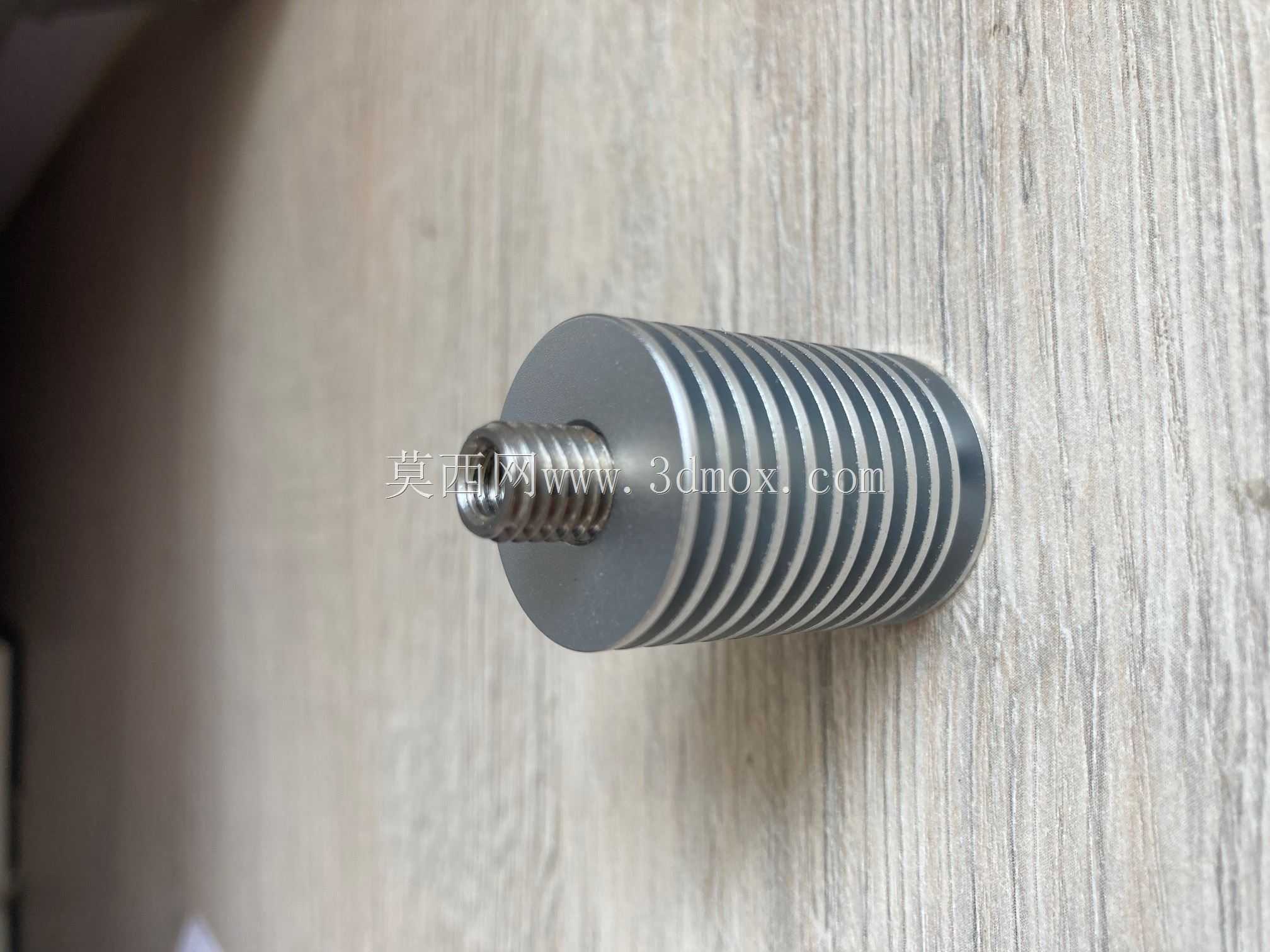

　　安装适配层面，整套组件没有设计独立的挤出机紧固专用结构，而是预留了通用安装孔位，可以直接适配市面上多数近程挤出机的安装支架，用户可以根据自身设备的机架结构调整安装位置，不需要额外定制转接件。散热段采用密集环形鳍片结构，配合径向散热风扇可以实现快速热交换，保证喉管上部温度始终处于耗材玻璃化转变温度以下，避免耗材软化卡滞。挤出压力调节部分采用外露弹簧加调节旋钮的结构，用户可以根据所使用的耗材硬度调整弹簧预紧力，比如打印硬质PLA、PETG、ABS耗材时可以适当降低预紧力避免耗材被压变形，打印软质柔性耗材时可以适当提升预紧力保证送料咬合力度，调节过程不需要拆解设备，直接旋转端部的滚花旋钮即可完成，操作门槛极低。

　　实际打印工况下，这套组件适配PETG、ABS等常规硬质耗材时，推荐匹配0.1mm层厚、30mm/s的打印速度，能保证出丝均匀、层间结合力稳定；打印柔性耗材时可以适当将速度降低至15-20mm/s，配合适当提升的回抽距离，就能实现无堵头、无拉丝的稳定打印。需要注意的是，装配张紧器的时候不需要额外加装固定眼位，相关的装配避让位置可以直接参照配套的支撑结构说明完成装配，避免额外加装零件导致的运动干涉。底部喷嘴适配常规E3D系列通用喷嘴，用户可以根据打印需求更换不同口径的喷嘴，比如0.2mm口径做高精度细节打印、0.4mm口径做常规快速打印、0.8mm口径做大尺寸模型的快速填充，喷嘴的拆装更换不需要拆解整个挤出机构，直接用扳手从底部操作即可完成，维护便利性较强。整套组件的所有受力结构都采用一体化加工的主体承载，送料齿轮、轴承、弹簧等易损件都采用行业通用标准件，后期维护更换不需要定制专用配件，能有效降低设备的长期使用成本。
