G型螺旋夹紧工装夹具三维设计

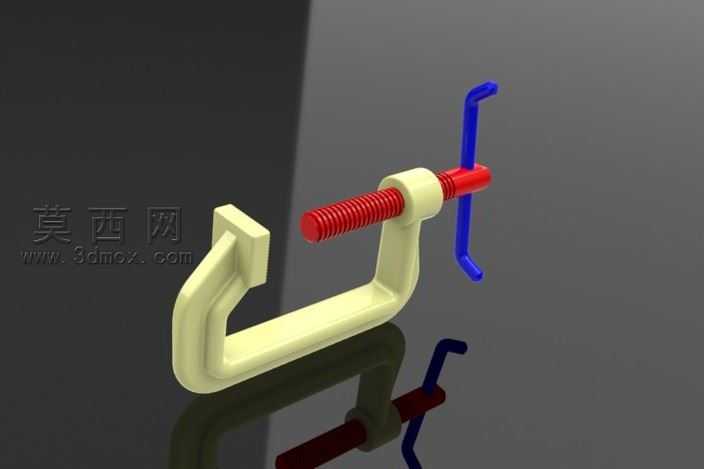

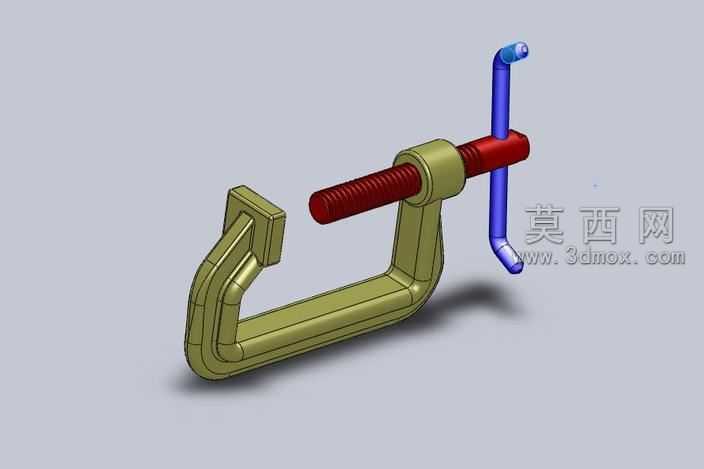

本作品为手动螺旋式G型夹紧夹具的三维建模设计成果，建模阶段采用参数化特征建模思路完成全零件构建，首先绘制C型夹臂的轮廓草图，通过拉伸、倒圆角、拔模等特征完成夹臂主体建模，夹臂采用C形开口结构，一端设置固定承压挡边，另一端加工出同轴内螺纹通孔用于配合传动螺杆，建模过程中严格保证螺纹孔轴线与夹臂承压面的垂直度，避免夹紧过程中出现受力偏斜的问题。传动螺杆部分采用梯形传动螺纹建模，通过螺旋扫描特征生成完整啮合螺纹，保证与夹臂螺纹孔的装配干涉检查完全通过，螺杆一端设计为球面压头，可在夹紧工件时自动适配工件表面角度，避免压伤工件表面同时保证夹紧力均匀分布，另一端设计为弯折式摇柄结构，无需额外工具即可手动转动螺杆实现夹紧与松开操作，摇柄与螺杆采用过盈配合装配结构，建模时预留合理的装配公差。材质与渲染阶段，夹臂主体赋予米黄色工程塑料材质，模拟玻纤增强尼龙的哑光质感，添加细微的表面磨砂纹理提升真实感，传动螺杆与摇柄分别赋予金属材质，其中螺杆采用红色阳极氧化铝材质表现，表面添加细微的螺纹加工纹理与金属反光效果，摇柄采用深蓝色工程塑料材质，与夹臂、螺杆形成清晰的色彩区分，便于快速识别不同功能部件；场景搭建采用深色反光地面，添加柔和的环境光与定向主光源，开启光线追踪渲染，呈现出零件表面的自然反光与投影效果，清晰展示各部件的结构轮廓与装配关系。结构设计上，该夹具依靠螺旋传动实现夹紧力的放大，通过转动摇柄带动螺杆旋转，将旋转运动转化为螺杆的轴向直线运动，配合夹臂的固定挡边实现对工件的夹紧固定，整体结构紧凑，操作便捷，可广泛应用于小件粘接固定、工件临时夹持、轻型加工装夹等场景，建模过程中完成了全装配体的干涉检查，验证了螺杆全行程运动无卡滞、无干涉，各零件的壁厚、过渡圆角均符合工程塑料注塑成型的工艺要求，摇柄的弯折角度符合人体工学设计，转动操作时施力顺畅，球面压头的活动范围可适配不同倾斜角度的工件表面，保证夹持稳定性。
