蒸汽机垂直倒档壳体结构设计

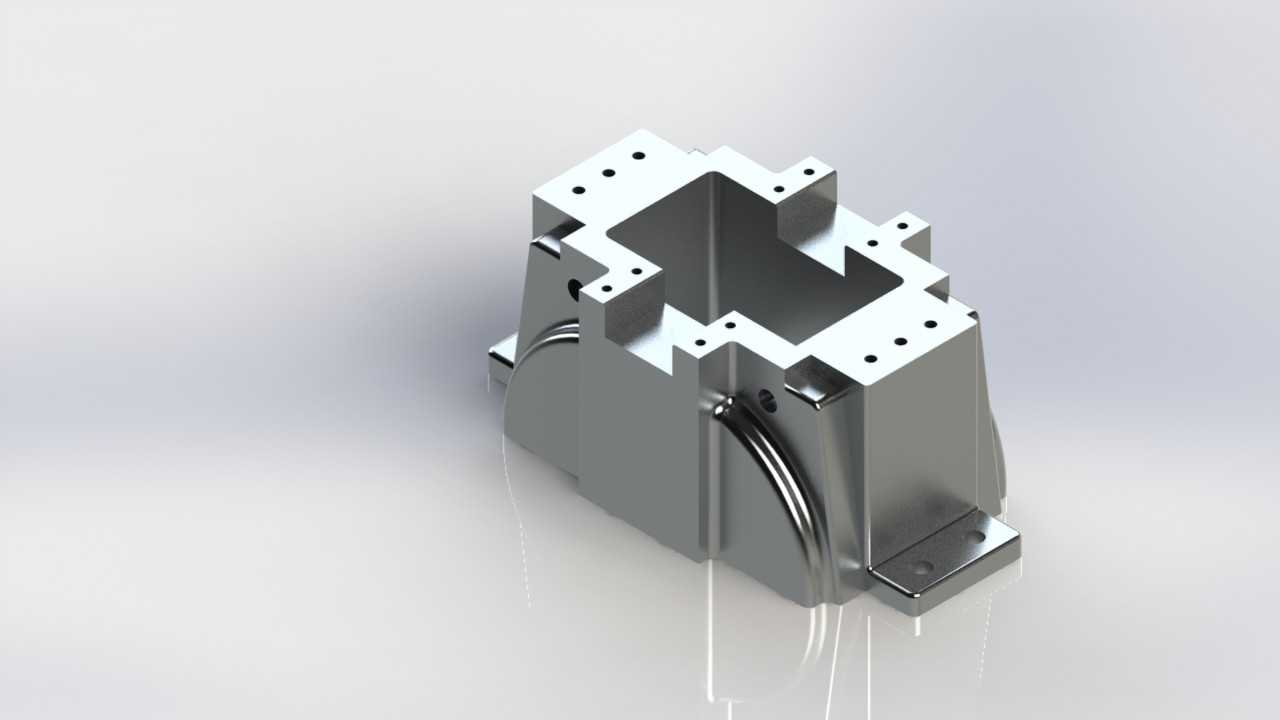

　　该零件为蒸汽动力设备中垂直倒档机构的核心承载壳体，主要应用于小型固定式蒸汽机组、复古蒸汽动力演示装置以及工业遗产复原类蒸汽设备的传动系统中，承担着容纳倒档齿轮组、支撑传动轴系、密封传动腔润滑油、隔绝外部粉尘与水汽侵入的核心作用。在蒸汽设备运行过程中，倒档机构需要完成动力传输方向的切换，实现设备输出轴的正反转控制，而该壳体作为整个倒档模块的安装基准，其结构精度直接决定了齿轮啮合间隙、轴系同轴度等关键装配参数，一旦壳体的安装面形位公差超差，会直接导致齿轮传动异响、磨损加剧，甚至出现卡滞、打齿等故障。

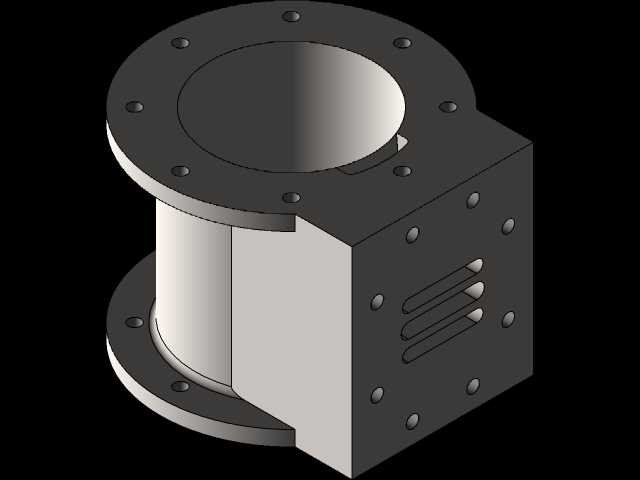

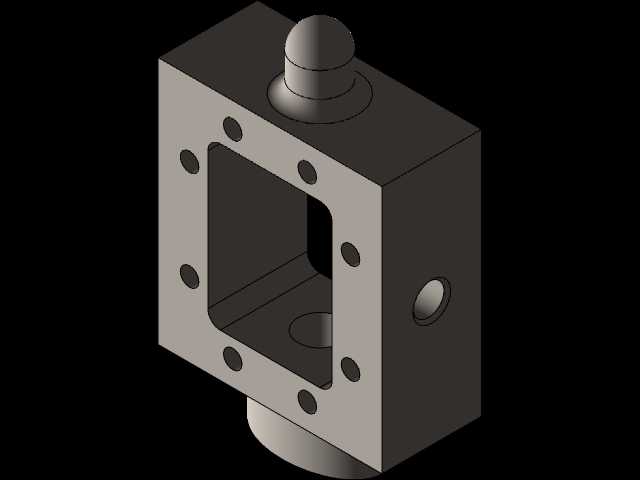

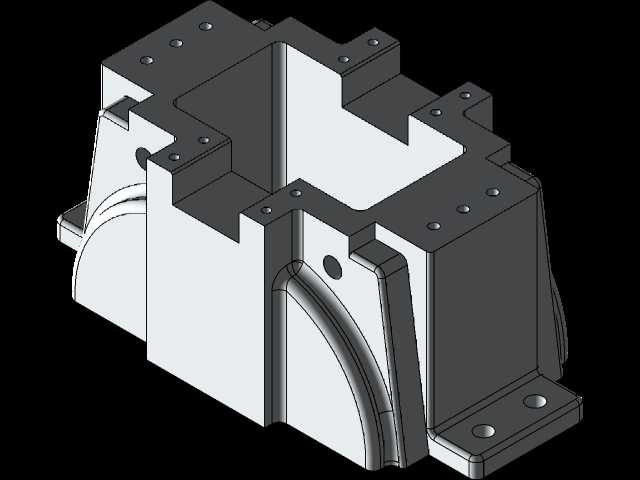

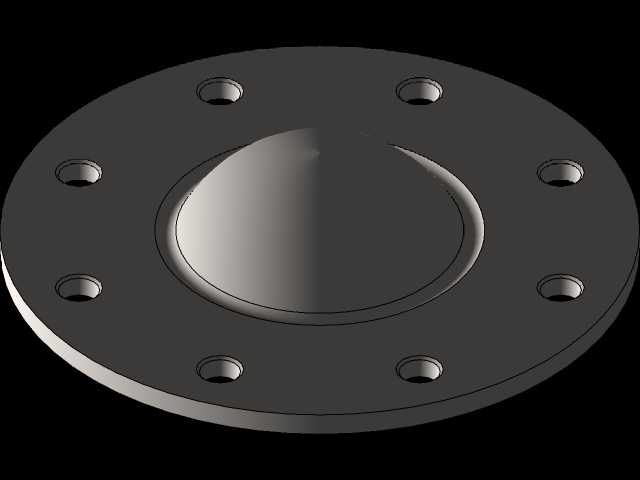

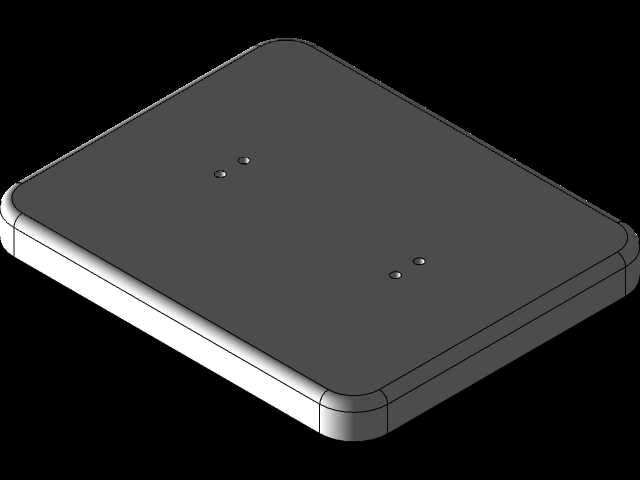

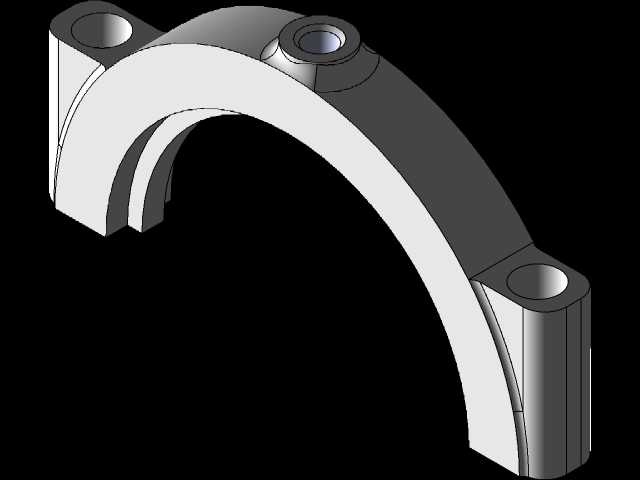

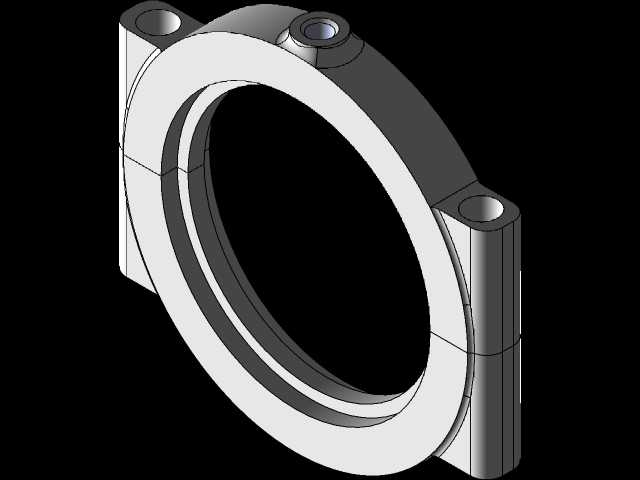

　　从结构设计思路来看，该壳体采用一体化铸造成型后二次机加工的工艺路线，整体为箱式承载结构，上部开设方形的齿轮装配检修口，方便装配阶段将齿轮组、拨叉组件从上方置入腔体内部，检修口周边均匀布置螺纹安装孔，用于固定检修盖板，同时保证结合面的密封性能，避免腔体内部的润滑油渗漏。腔体两侧设计有同轴的轴承安装孔位，用于穿设倒档机构的输入轴与输出轴，孔位端面预留有轴承端盖的安装止口，可保证轴承装配后的轴向定位精度，同时为端盖密封提供贴合基准。壳体外侧设计有两道弧形的加强筋结构，对应腔体内部齿轮啮合的受力区域，可抵消齿轮传动过程中产生的径向撑开力，避免腔体侧壁在长期交变载荷下出现形变，保证轴系支撑位置的精度稳定性。

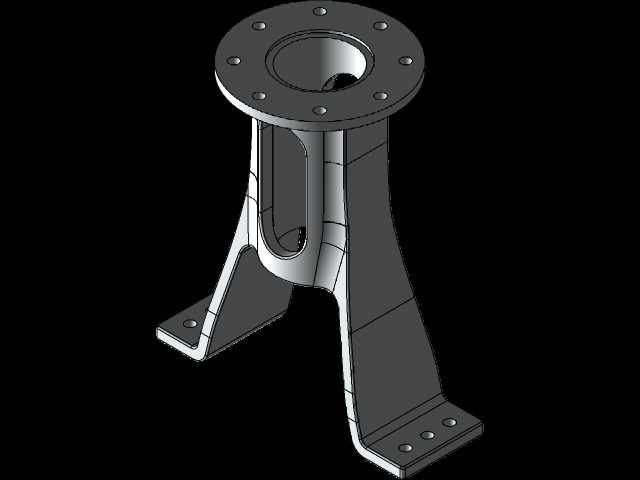

　　壳体下部设计有带安装孔的固定支脚，支脚与设备机架的安装面经过铣削加工，保证平面度要求，支脚上的安装孔为长圆孔设计，可在装配阶段微调壳体的安装位置，补偿机架加工的累积误差，保证输入轴与上游蒸汽动力输出轴的同轴度符合装配要求。在腔体的侧壁位置预留有油位观察、润滑油加注与排放的接口位置，可根据实际使用需求加装油标、油堵等附件，方便日常运维过程中检查润滑油状态，定期更换润滑油。

　　从安装边界来看，该壳体的上部检修口尺寸匹配常规小型倒档齿轮组的最大外轮廓，装配时无需额外拆解齿轮组件即可整体置入，降低了装配难度；两侧轴承孔的中心高与同功率等级的蒸汽机齿轮箱安装尺寸保持通用互换性，可直接替换同类型老旧蒸汽设备的损坏壳体，无需对原有设备机架进行改造。壳体的壁厚设计兼顾了强度与轻量化需求，承载区域的壁厚根据受力仿真结果做了差异化设计，轴承安装位、支脚连接位等应力集中区域适当增加壁厚，非承载区域的壁厚在保证铸造工艺性的前提下做了减薄处理，既避免了铸件出现缩孔、冷隔等铸造缺陷，也控制了零件的整体重量。

　　在实际应用场景中，该壳体不仅需要承受齿轮传动带来的交变载荷，还需要适应蒸汽设备运行时的周边高温环境，因此结构设计时在腔体与蒸汽管路临近的一侧预留了隔热衬板的安装位置，可加装石棉隔热衬板，避免蒸汽管路的辐射热传导至腔体内部，导致润滑油温度过高、黏度下降，影响齿轮与轴承的润滑效果。同时壳体的所有连接孔位都做了沉头设计，装配后螺栓头部不突出壳体外表面，避免设备运行过程中与周边的管路、操作杆件发生运动干涉。腔体内部的拐角位置都做了圆弧过渡处理，既可以降低铸造时的应力集中，也可以避免润滑油在腔体内部出现流动死角，保证齿轮运转时可以带动润滑油飞溅到所有啮合与转动位置，实现可靠的飞溅润滑。
