双轮固定式起重吊滑轮结构设计

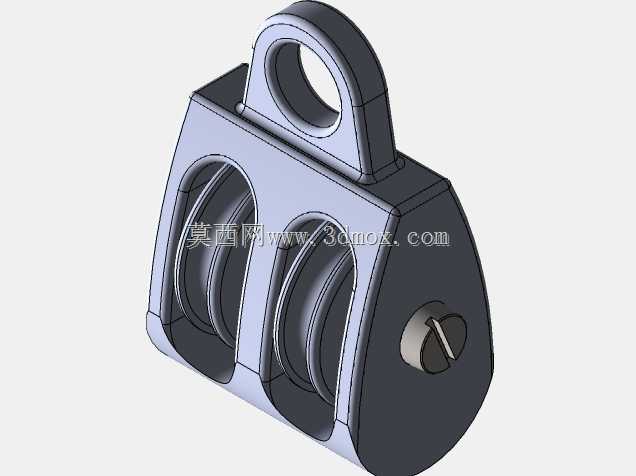

　　这款双轮吊滑轮的结构设计，核心围绕起重吊装场景下的载荷分流需求展开，区别于单轮滑轮的单绳受力模式，双轮槽的布局可以同时穿绕两根起重索具，在同等额定载荷下有效降低单根绳索的受力负荷，同时也能适配双绳同步起吊的作业需求，常见于小型起重设备、船用索具组、建筑施工手动吊装、车间重型工件移位等场景，在需要改变绳索牵引方向、分散吊点载荷的工况下，这类双轮固定滑轮的使用频率远高于单轮结构。从结构布局来看，顶部的一体式吊环采用圆弧过渡设计，没有额外的拼接焊缝，和两侧的侧板是一体化成型的结构，这种设计能避免拼接位置的应力集中问题，吊环的内孔尺寸预留了足够的卸扣安装间隙，不管是搭配弓形卸扣还是D形卸扣，都能保证连接件在吊环内有小角度的活动余量，

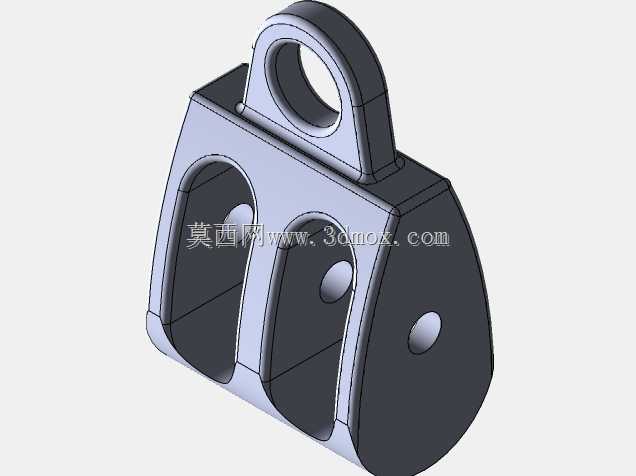

　　不会因为吊点角度偏移出现卡滞或者局部挤压受力的情况。两侧的侧板采用对称式布局，将两个滑轮槽完全包裹在内，侧板的边缘做了圆弧倒角处理，没有尖锐的棱角，一方面能避免作业过程中剐蹭绳索，另一方面也能防止安装、搬运过程中划伤操作人员。中间的滑轮轴采用端部开槽加锁销的固定方式，锁销嵌入轴端的槽位后，能完全限制轴的轴向窜动，同时这种可拆卸的结构也方便后期对滑轮衬套进行维护更换，不需要破坏整体侧板结构就能完成内部零件的检修。两个滑轮槽的型线是按照常用起重钢丝绳的直径匹配设计的，槽底的圆弧半径略大于标准钢丝绳的外接圆半径，槽壁的倾斜角度经过校核，能保证钢丝绳在槽内顺畅滑动，不会出现跳绳、卡绳的情况，同时槽面的粗糙度控制在合理范围，

　　既不会因为过于粗糙加剧钢丝绳的磨损，也不会因为过于光滑降低绳索和槽面的摩擦力导致打滑。从安装边界来看，这款滑轮属于固定式吊点滑轮，顶部吊环是唯一的安装连接点，整体的外形轮廓没有外凸的尖锐结构，安装时只需要保证吊环和上方卸扣的连接销轴完全锁止，不需要额外的固定支架，整体的宽度尺寸控制在紧凑范围内，在狭窄的吊装空间内也能灵活布置，不会因为体积过大和周边构件发生干涉。设计过程中重点校核了几个关键受力位置的强度：首先是吊环和侧板连接的过渡位置，这个位置是起吊时的主要受力承载区，建模时特意加大了过渡圆角，降低应力集中系数，保证在额定载荷下的应力值远低于材料的屈服强度；其次是滑轮轴的抗弯强度，双轮布局下轴的受力点分布在两个滑轮的中心位置，

　　轴的直径经过抗弯计算校核，能承受双绳同时加载时的弯曲载荷，不会出现轴体变形导致滑轮卡滞的问题；另外侧板的厚度也经过剪切强度校核，能承受滑轮轴传递的载荷，不会出现侧板变形导致滑轮间隙变大、绳索脱槽的问题。在实际使用场景中，这类双轮固定滑轮常和吊钩、卸扣、钢丝绳索具搭配组成起重滑车组，既可以单独作为固定吊点的导向滑轮使用，也可以多个组合搭配动滑轮实现省力起吊，在小型设备安装、仓库重物移位、户外杆塔施工、船用物资吊装等场景中，这种结构紧凑、承载稳定的双轮滑轮，相比大尺寸的多轮滑车灵活性更高，安装拆卸的效率也更快。设计时还考虑了绳索的出入绳角度，两个滑轮槽的中心距经过优化，保证两根绳索在最大偏角情况下也不会互相摩擦，同时侧板的开口深度足够，即使绳索出现小角度的偏摆，也不会和侧板边缘发生摩擦剐蹭，延长绳索的使用寿命。整体结构没有多余的冗余设计，所有的结构特征都服务于吊装作业的实际需求，没有为了外观增加不必要的装饰结构，每个倒角、每个槽位、每个连接结构都对应实际使用中的痛点，比如端部的锁销设计，既保证了连接可靠性，又不需要专用工具就能完成拆装，在户外作业没有专用工具的场景下，用简单的工具就能完成锁销的插拔，方便现场快速维护更换易损件。
