NKK S3AW型钮子式三档拨动开关

　　在低压电气控制回路的设计场景里，这类三档钮子开关是小功率信号切换、回路通断控制的常用基础元件，常被集成在小型设备操作面板、测试治具控制盒、工业手持操作终端、老旧机床的辅助功能控制支路里，承担手动切换信号通路、切换设备工作模式、直接通断小功率负载的作用。这款SPDT架构的ON-OFF-ON开关，具备两个稳定导通档位与中间断开档位，拨杆扳到上侧位置时，公共端与第一组常开端导通，回路接通对应第一路控制信号；拨杆停在中间位置时，公共端与两组触点均断开，回路处于切断状态；拨杆扳到下侧位置时，公共端与第二组常开端导通，接通第二路控制信号，能够满足单刀双掷带中位断开的控制需求，无需额外搭配中继元件即可完成两路信号的切换控制，在小电流控制场景下可以简化回路布线，减少柜内元件占用空间。

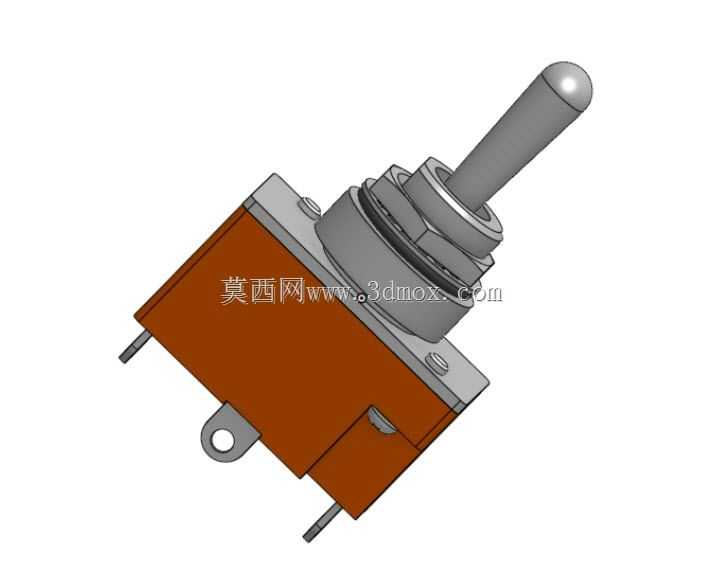

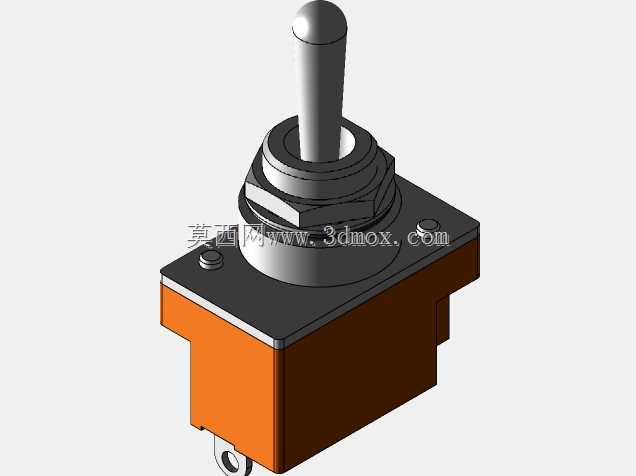

　　从结构设计层面看，这款开关采用了金属外壳搭配绝缘基座的结构，上部的金属安装螺纹带配套锁紧螺母，适配面板开孔安装的常规需求，安装时从面板正面插入开关本体，在面板背面旋紧六角锁紧螺母即可完成固定，安装面板的适配厚度可以通过螺母旋入深度调整，适配不同厚度的设备面板、治具外壳。拨杆采用金属材质做了圆滑端头处理，操作时的扳动行程适中，到位有清晰的档位触感反馈，操作人员无需目视即可通过手感确认档位是否切换到位，适合设备调试、现场操作时的盲操作场景。开关下部的接线端采用插片式引脚设计，适配标准规格的冷压接线端子，接线时无需焊接，压接好端子后直接插装即可完成接线，后期维护更换时拆装便捷，也能避免焊接高温对开关内部塑料绝缘件造成损伤。侧面带的固定接地脚可以在安装时与设备面板的接地端连通，将金属外壳的静电及时导走，避免静电积累对内部触点或者周边敏感电子元件造成干扰，在有防静电要求的测试设备、电子生产治具上使用时，这个结构能有效提升设备的EMC性能。

　　设计建模时需要重点关注几个安装边界尺寸：首先是面板开孔直径，要匹配开关上部螺纹的外径，预留合理的安装间隙避免装配时卡滞，同时要保证锁紧螺母有足够的压紧接触面；其次是开关本体在面板背面的占用空间，包括接线端子的伸出长度、插接线束后的弯曲半径，避免安装后与柜内其他元件、走线槽产生干涉；拨杆的扳动角度范围也要纳入考量，要保证拨杆在两个极限导通档位时，不会和面板上的其他操作元件、标识牌产生碰撞，预留足够的手指操作空间，避免操作时误碰相邻元件。开关的绝缘基座采用耐温工程塑料材质，能够适配常规工业环境的工作温度范围，内部触点采用导电性能优异的铜合金材质做了镀层处理，降低接触电阻的同时提升抗氧化能力，长期使用也能保持稳定的导通性能，避免接触不良导致的信号中断、回路故障。在实际选型应用时，要注意匹配开关的额定电流、额定电压参数，不能用这类信号级开关直接通断大功率负载，避免触点拉弧烧蚀缩短使用寿命，通常这类开关多用于控制回路的信号传递，通过继电器、接触器等元件间接驱动大功率负载，在小功率的直流控制回路、低压信号回路中使用可靠性更高。建模过程中对内部触点的运动行程做了等比例还原，拨杆的摆动角度与实际产品一致，在做设备操作面板的人机工程仿真时，可以直接导入模型模拟操作过程，验证拨杆操作的便利性，检查操作空间是否充足，提前规避设计阶段的干涉问题，减少后期样机试制时的改模成本。
