finder小型电磁继电器三维结构模型

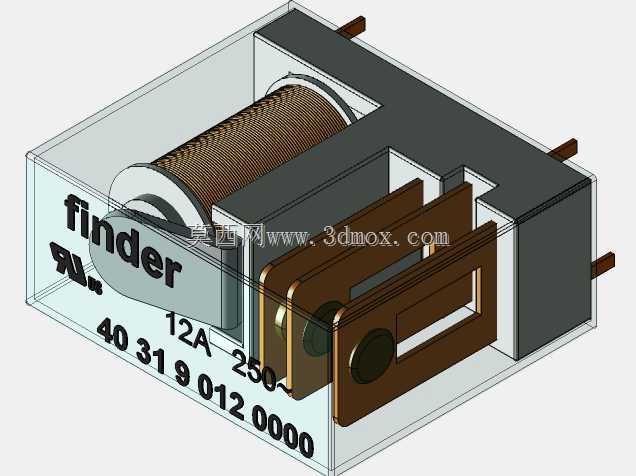

　　这款小型电磁继电器的三维结构模型，还原了透明外壳封装下的内部核心构造，包含线圈绕组、衔铁组件、触点引出端等关键结构，所有关键安装与外形尺寸均匹配实际量产部件的参数，可直接用于电气控制柜、自动化控制回路、小型家电控制板的布局设计与干涉检查环节。在工业控制场景中，这类12A载流能力的继电器常作为小功率负载的通断执行元件，承担弱电控制强电的信号中转、回路切换功能，比如在小型自动化设备的IO输出回路、民用配电的二次控制回路、智能家居的负载通断模块中都有大量应用，设计人员在做整机布局时，往往需要精准的三维模型来确认继电器与周边PCB元件、接线端子、外壳结构的安全间隙，避免出现安装干涉、电气安全距离不足的问题。

　　模型在构建时优先还原了实际产品的安装边界：引脚的排布间距、伸出长度完全匹配PCB焊接的实际尺寸，外壳的长宽高轮廓、顶部与侧面的限位结构都做了等比例还原，甚至外壳表面的印刷标识位置也和实物对齐，方便设计人员在做整机BOM核对、装配模拟时快速识别元件型号。内部结构做了工程化的简化处理，没有冗余的细碎工艺特征，既保留了线圈、衔铁、触点支架的相对位置关系，能直观展示继电器的动作逻辑——线圈通电后产生电磁吸力带动衔铁吸合，进而推动触点支架实现常开常闭触点的切换，又不会因为过多的细节特征导致模型在大型装配体中占用过多运算资源，非常适合在PCB布局、电气柜三维布线、整机结构装配校验的场景中使用。做电气设计时很多工程师会遇到这类问题：

　　选用的继电器只有二维尺寸图，导入三维装配后无法确认外壳凸起部分和周边线槽、固定柱的间隙，或者引脚伸出长度和PCB焊盘位置不匹配，导致打样后出现元件装不进去、引脚过短无法焊接的问题，这个模型精准还原了所有安装相关的尺寸边界，引脚的截面尺寸、伸出PCB的长度、引脚之间的中心距都和实物一致，直接导入PCB设计软件的三维环境就能做实时的干涉检查，外壳的最大轮廓尺寸也能帮助结构工程师预留足够的元件安装空间，确认继电器顶部和设备上盖的安全距离，侧面的散热间隙是否满足长期载流的温升要求。另外模型的透明外壳设计可以让使用者直观看到内部元件的排布，在做教学演示、新人培训时，能清晰讲解电磁继电器的工作原理，不用拆解实物就能展示线圈、衔铁、

　　触点的配合关系，帮助刚入行的电气设计人员快速理解这类元件的动作逻辑，在做方案汇报时也能更直观地展示控制回路的核心元件布局。不同于追求极致细节的渲染类模型，这个模型的所有特征都服务于工程设计需求，省略了对装配、选型没有帮助的微观工艺特征，比如线圈的绕线纹理只做了示意性还原，触点表面的镀层、外壳的注塑合模线这类不影响尺寸校验的特征都做了简化，保证模型在各类三维设计软件中都能流畅加载，不会出现特征丢失、破面的问题，不管是做整机装配的干涉检查，还是导出二维工程图做安装尺寸标注，都能直接使用。在实际选型配套中，这类继电器常和接线端子、保险丝座、PLC输出模块搭配使用，模型的尺寸精度可以帮助设计人员在三维环境中提前排布这些元件的位置，确认接线的弯折半径、走线空间是否充足，避免后期生产装配时出现接线困难、元件互相挤压的问题，尤其是在紧凑型控制设备的设计中，每一寸PCB空间都需要精准利用，精准的元件三维模型是提升设计效率、减少打样返工的核心基础。
