L型立式铰接安装支座机械结构

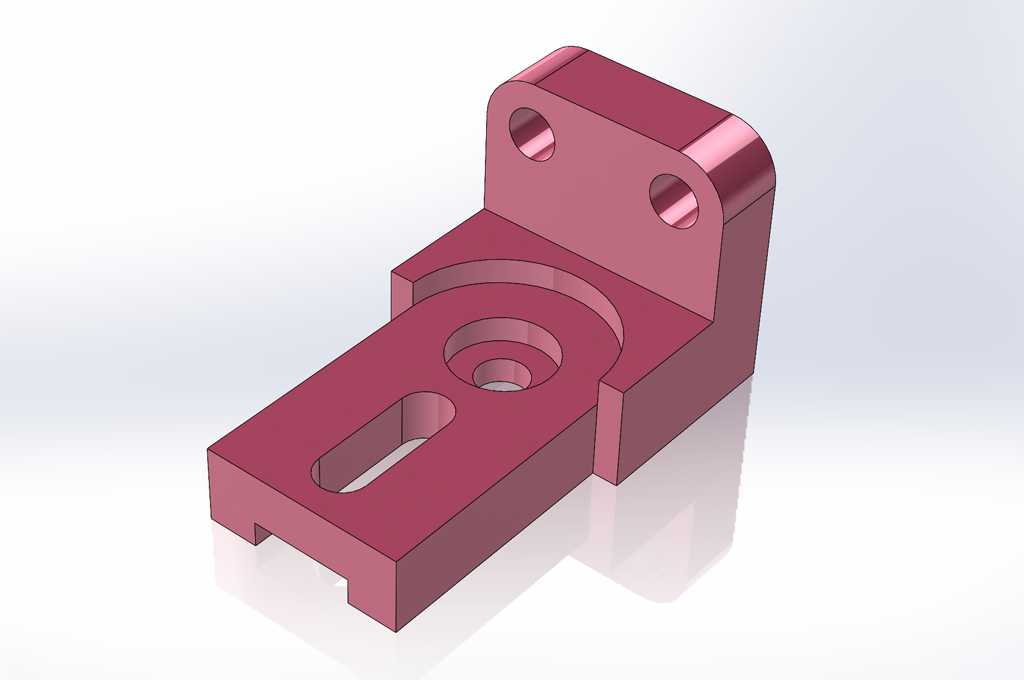

　　该零件为典型L型组合式安装支撑支座，整体由水平承载底板与垂直铰接立板两部分正交拼接而成，两类功能面分别承担不同方向的安装与传力任务，在轻工自动化输送线、小型工装夹具台、桌面式检测设备以及教学实训机构中十分常见。垂直立板顶部加工有两个同轴贯通的铰接孔，孔口做了倒角处理，用于穿入销轴，铰接外部摆杆、连杆或者浮动压块，立板顶部两侧做了圆弧过渡，既消除了直角应力集中，也避免装配时锐边划伤操作人员。水平底板区域开设了一处长圆型腰型槽，腰型槽沿底板长度方向延伸，允许配套紧固件在槽内滑移调整，用来补偿安装孔位的加工误差，或者适配不同工位的安装位置微调需求；底板上还设置了两级同心沉孔结构，大直径沉孔用于容纳螺栓头部或者锁紧螺母，

　　小直径通孔供螺栓杆身穿过，沉孔深度可保证紧固件安装后顶面不超出零件基准面，不会干涉上方搭载的工件。底板底面两端加工有内凹的卡槽缺口，该结构可直接卡入设备台面上的定位凸条，或者嵌入铝型材工作台的T型槽边沿，实现零件预装时的快速对位，无需额外扶持即可完成初步定位，大幅缩减装配找正的时间。从建模思路来看，整体先绘制L型正交的基础拉伸实体，优先保证立板与底板的结合面完全贴合无间隙，结合处做了加厚补强处理，避免铰接部位受径向载荷时出现根部断裂；随后依次切除铰接通孔、腰型滑槽、阶梯沉孔以及底部定位缺口，所有孔位的轴线均与对应安装基准面保持垂直或平行，符合常规机加工的装夹走刀逻辑，不需要特殊角度工装即可完成铣削、钻削加工。

　　零件所有外露棱边均做了小圆角过渡，仅安装配合的基准面保留锐边，兼顾结构强度与装配工艺性。在实际设备布局中，该支座通常作为摆动机构的固定铰接基座使用：立板的双孔同轴结构可以为销轴提供双侧支撑，相比单耳铰接座抗偏载能力更强，销轴受力后不会出现单侧悬臂弯折的问题；底板的腰型槽让支座整体可沿输送线方向调整固定位置，当连杆机构的行程需要小幅改动时，无需重新加工机架安装孔，松开紧固件滑移支座即可完成行程补偿。底部的卡槽结构在振动工况下可以限制支座横向窜动，即使连接螺栓出现小幅松动，零件也不会偏移脱离原定安装位，为设备长期运行提供冗余定位保障。阶梯沉孔的设计让螺栓完全藏入零件内部，底板上表面保持平整，搭载的滑块、

　　垫块或者工件可以在板面任意位置滑移，不会被凸起的螺栓头卡住。这类支座的外形边界紧凑，没有多余外伸结构，在狭小的设备腔体内部也能灵活布置，建模时所有特征参数均可根据实际负载调整：铰接孔直径匹配常用销轴规格，腰型槽宽度对应标准内六角螺栓尺寸，立板高度决定铰接点的安装高度，底板长度决定支撑跨距，工程师可以直接参照该结构逻辑修改参数，快速衍生出适配不同工位的铰接支撑座，整套结构没有复杂曲面，常规三轴铣床即可完成全部加工，加工成本低、互换性强，非常适合非标自动化设备的快速设计与小批量制作用于各类需要回转铰接、位置可调的支撑场景。
