带环形卡座的一体式安装固定支座

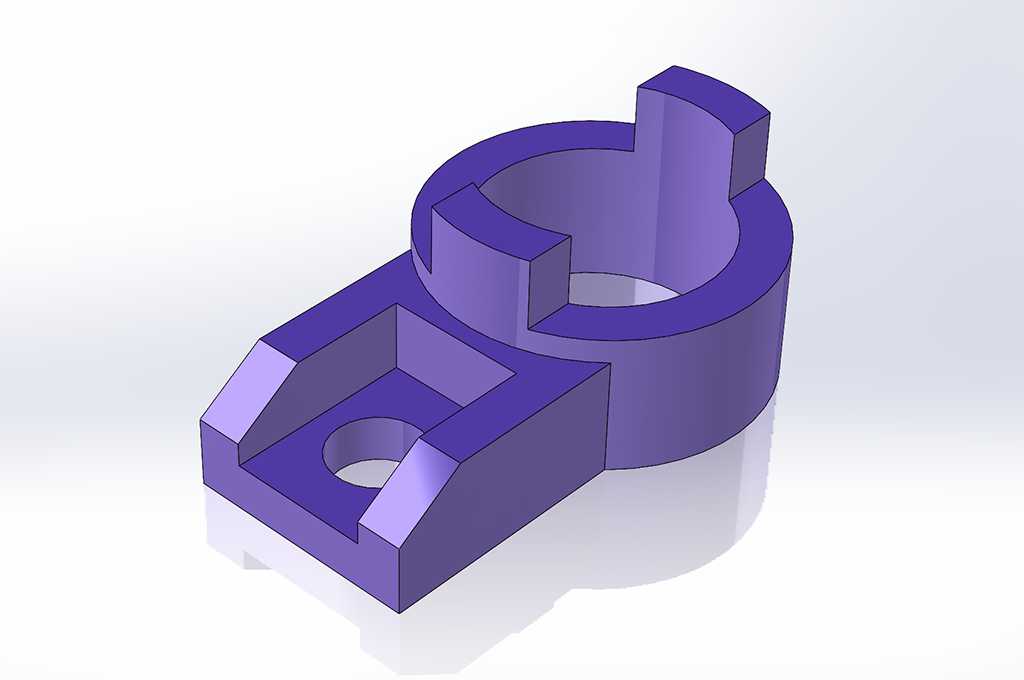

　　在小型自动化设备、桌面工装以及轻工装配线的现场，经常会遇到一类很典型的安装需求：既要把圆柱形杆件、传感器套筒或者小型执行元件可靠抱住，又要在同一基座上预留平面安装位，用来固定开关、走线座或者小型限位块。这个零件正是针对这类复合安装场景做的结构件，主体由半开放环形抱持区和带沉孔的平板安装区两部分连为一体，两个功能区共用同一实体底座，不需要额外拼接支架，也省去了多零件装配带来的累积误差。

　　从实际使用逻辑看，环形部分承担径向定位作用，内壁做成连续圆弧面，开口侧留出两处对称的凸耳卡位，当圆柱件从侧向卡入后，凸耳能够限制其沿径向脱出，圆弧内壁则均匀贴合柱面，避免点接触造成的局部压痕。平板区开设了一个贯通安装孔，孔位周边做了下沉台阶，装配时螺钉头可以沉入台面以下，保证支座上表面保持平整，不会和上方叠装的其他零件发生干涉。平板区两侧还做了斜向加强过渡，把环形侧壁承受的侧向力顺畅传递到底板，减少悬臂根部的应力集中。

　　建模过程中先从底座轮廓入手，先拉出整体底板的实体厚度，再在底板一端拉伸生成环形筒壁，筒壁顶部按照卡位需求切出对称缺口，保留两侧凸起的卡爪；另一端则通过拉伸切除做出下沉的方形凹槽，凹槽中心打通安装孔，凹槽边缘的斜角采用拔模斜度处理，既方便注塑或机加工时的刀具退刀，也能在装配时引导配套零件快速落入定位。整个零件所有壁厚尽量保持均匀，环形筒壁的厚度和底板加强肋的厚度差值控制在较小范围，若采用塑料注塑成型，可以有效避免厚薄突变带来的缩痕；若采用铝合金机加工，均匀壁厚也能减少装夹变形。

　　安装边界方面，底板的下表面是整个零件的基准贴合面，装配时直接贴紧设备安装板，通过中心沉孔穿入紧固件锁紧；环形卡座的中心轴线需要和被固定圆柱件的轴线保持同轴，设计时已让环形内孔中心到底板贴合面的高度形成固定值，选型时只需核对圆柱件外径和卡座内径的配合公差，以及安装孔到环形中心的水平间距是否匹配现场布局即可。零件外侧没有突出的尖锐棱角，所有转角都做了小圆角过渡，在人工频繁调试的工位上可以避免刮伤线缆和操作人员手臂。

　　在产线布局里，这类支座常被用在光电传感器安装、小型导杆限位、气路管线固定等位置：环形部分抱住传感器本体，平板部分则可以同时固定线槽或者触发挡片，一件替代原先“管卡+转接板”的组合，减少装配工位的零件数量，也让整机外围布局更加紧凑。结构上没有复杂的配合曲面，特征全部以拉伸、切除、圆角为主，后续修改尺寸时只需调整环形内径、底板长度和安装孔孔径几个关键参数，就能快速衍生出适配不同直径圆柱件的系列化支座，方便在不同项目里复用。
