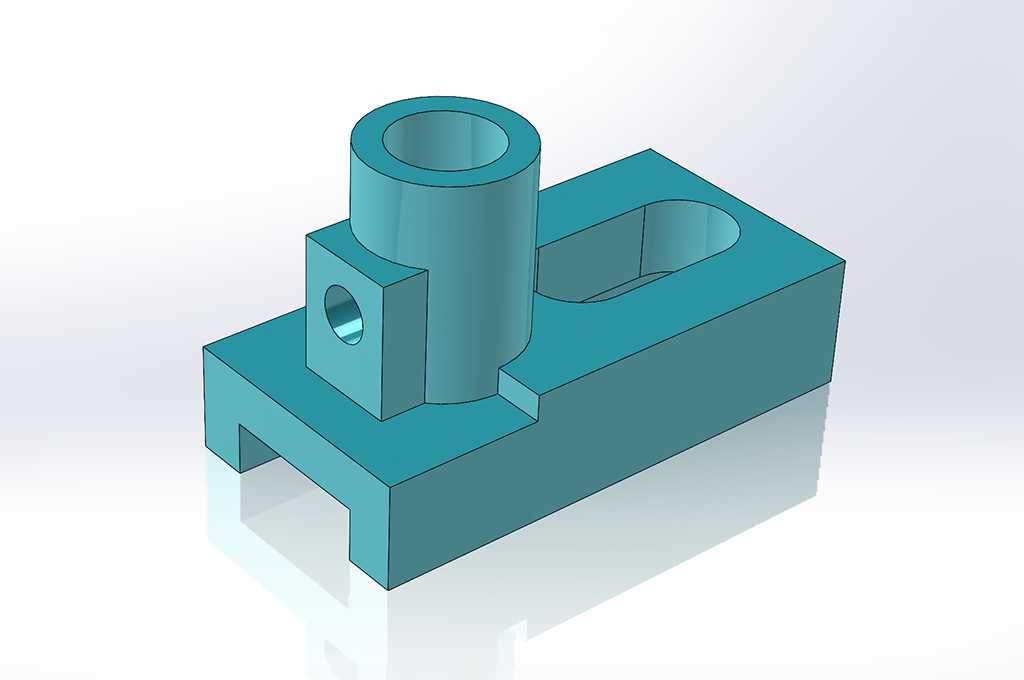

带立式套筒的槽型基座机械零件

　　该零件属于典型的小型机械安装与定位类构件，整体由下部带安装槽的矩形基座、中部侧向凸台以及上部立式圆筒组合而成，结构虽不复杂，却覆盖了机械设计中常见的拉伸、切除、孔加工、圆角过渡和特征组合方式，适合作为结构建模、装配校核和加工工艺分析的基础对象。

　　从实际使用场景看，这类构件常见于轻载工装、实验台架、小型输送定位机构、检测夹具或教学实训设备中。下部基座承担主要承载和定位功能，底面两侧形成开口槽结构，可使零件在工作台面、型材框架或设备底板上进行横向位置调整。相比完全封闭的螺栓孔，槽型安装边界允许紧固件在一定范围内滑移，装配时能够补偿相邻部件的位置误差，也便于在调试阶段重新确定中心距。基座上方的长圆形沉槽进一步提供了辅助安装空间，既可用于避让紧固件头部，也可作为另一组零件的滑动或固定区域。

　　上部立式圆筒是该零件的功能核心之一。圆筒内部为贯通孔，可容纳轴类件、导向杆、调节螺钉或衬套；外壁具有足够壁厚，能够承受径向支撑和轻微弯矩。圆筒与基座之间采用实体连接，载荷可由筒壁直接传递到底座，避免薄壁独立立柱造成的应力集中。中部侧向凸台上设置横向圆孔，该孔与立式圆筒形成空间交汇关系，既可以作为销钉孔、锁紧孔，也可用于安装紧定螺钉，对穿过圆筒的轴件进行周向或轴向固定。若在实际设备中使用，横向孔还可配合弹簧柱塞、定位销或小型手柄，实现快速调节与锁止。

　　设计思路上，零件先以矩形块建立底座主体，再通过底部切除形成两支承脚，使安装面与承载面之间形成明确层次。底座上表面保留较宽的平面区域，可为相邻零件提供贴合基准；长圆槽沿底座长度方向布置，槽边与外轮廓之间保留均匀壁厚，避免开槽后局部刚性骤降。立式圆筒位于底座一侧，而非居中布置，这种布局有利于在另一侧留出安装平面或滑动通道，适合空间受限的机构。侧向凸台从圆筒下部向外延伸，既增加了横向孔的有效长度，也提高了孔轴线处的结构强度。

　　从外形尺寸与安装边界判断，底座长度方向决定了零件的主要跨距，宽度方向需满足两支承脚与长圆槽的布置；圆筒高度高于底座，形成竖直安装轴线，但其外径与底座宽度保持协调，避免悬伸过大。装配时应重点核对底座底面平面度、圆筒内孔与底面的垂直度、横向孔与竖孔的轴线相交精度，以及槽口边缘到外壁的最小壁厚。若用于切削加工，底座轮廓可由铣削完成，竖孔和横孔可通过钻、铰或镗削保证配合要求，长圆槽则适合采用铣削方式加工，并在槽端保留合理圆弧半径。

　　该结构把平面安装、竖直支撑、横向锁紧和位置调节集中在同一零件上，功能分区清晰。对建模人员而言，需要注意多特征交汇区域的几何关系，尤其是横孔与竖孔相交、槽腔与底座实体衔接、凸台与圆筒过渡等位置；对工艺人员而言，则应关注孔口倒角、槽底清根、壁厚均匀性和装夹变形。整体构件没有复杂曲面，却能完整体现机械零件从功能需求到结构表达的基本过程。
