叉形铰接连接支座机械结构

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707394
  • 叉形铰接连接支座机械结构

  该叉形铰接支座属于机械传动与连杆机构中高频使用的连接类构件,整体采用一体化铸锻后机加工的成型思路,也可通过板材铣削、3D打印快速成型完成样件试制,广泛适配轻工自动化生产线、小型工程机械操纵连杆、农机挂接联动机构、设备舱门翻转支撑、工装夹具摆臂连接等场景,核心作用是在两个存在相对转动需求的运动部件之间传递拉压载荷,同时约束径向与轴向的错位位移,补偿小幅度的装配角度偏差。

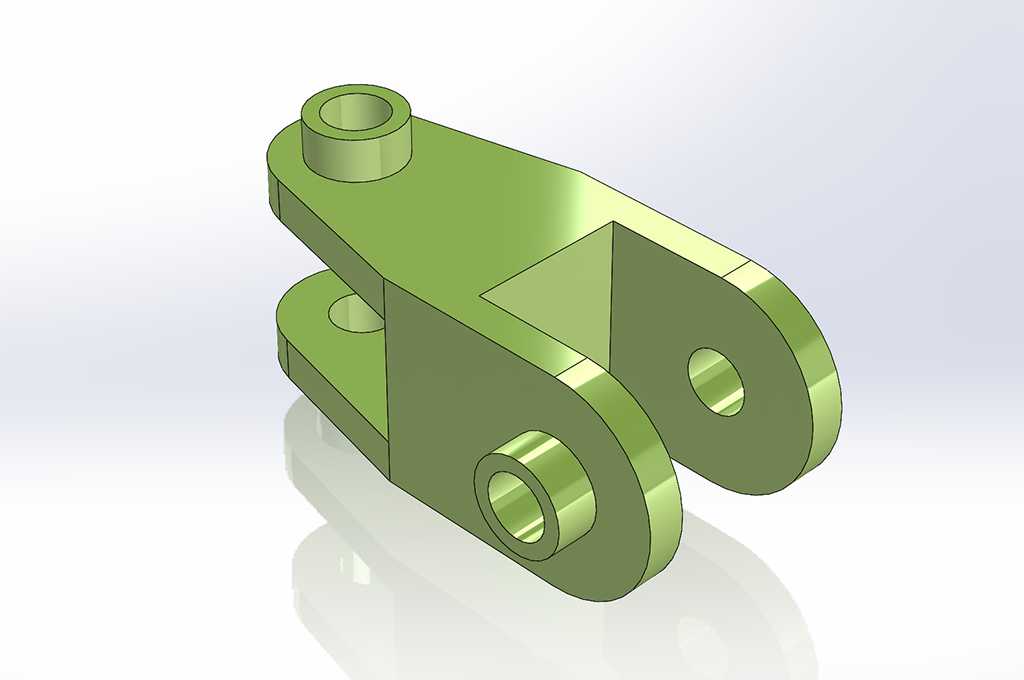

  从结构布局来看,构件一端为单耳带同轴通孔的铰接端,另一端为上下平行排布的双耳叉形开口端,单耳端可嵌入配对构件的叉口间隙内,双耳端则可夹持对应厚度的单耳联动件,通过穿装销轴、开口销或者卡簧完成转动副装配。三处铰接孔位均设计了向外凸起的同轴衬套凸台,凸台的轴向厚度高于基体板面,一方面可以增加孔位的有效接触长度,降低销轴单位面积承受的挤压应力,减少长期摆动过程中的孔壁磨损;另一方面凸台端面可作为销轴限位、垫圈贴合的基准面,避免装配时垫圈直接刮擦零件主体板面。

  设计过程中首先要敲定的是三处铰接孔的中心距参数,孔位间距直接决定整套连杆机构的运动行程、摆角范围与传动比,建模时需先绘制机构运动简图,模拟构件在极限摆角下的位置,校验双耳叉口的开口宽度:开口间隙需比配对嵌入的单耳板厚度大0.2~0.5mm,既不能间隙过大导致运动过程中出现径向窜动、冲击异响,也不能间隙过小造成装配卡滞,受热膨胀后出现运动干涉。基体的过渡区域全部采用大圆角平滑衔接,没有尖锐的直角转折,载荷传递路径从两端铰接孔沿着板件轮廓连续过渡,可有效避免应力集中,在反复受交变载荷的工况下降低拐角处萌生疲劳裂纹的风险。

  外形与安装边界层面,双耳叉口的内侧立面需保证平行度公差,两侧凸台的铰接孔必须满足同轴度要求,若两孔同轴度偏差过大,穿入销轴后会出现别卡现象,转动阻力陡增,还会造成销轴单侧偏磨。单耳端的铰接孔轴线与双耳端孔轴线保持空间平行,所有孔的端面都与孔轴线垂直,保证销轴装入后受力均匀。零件整体的外轮廓做了倒角处理,去除机加工产生的锐边毛刺,既避免装配运维人员划伤,也消除边角应力集中点。

  实际选型应用时,需先根据整套机构的传递载荷校核构件的板厚与凸台尺寸:若用于手动操纵的轻载连杆,可选用铝合金材质降低整体重量,孔位可压入铜衬套提升耐磨性能;若用于工程机械的重载联动部位,则选用45号钢或者合金结构钢,加工完成后做调质处理,孔位配合面淬火提升硬度,长期运行磨损后仅需更换衬套与销轴即可完成维护,无需更换整个支座构件。建模阶段还需提前预留销轴装配的操作空间,确认构件在全行程摆动过程中,外轮廓不会和周边的机架、护罩、相邻连杆发生碰撞,叉口的开口深度要保证配对构件摆动到极限角度时,不会触碰到叉口的底部基面,预留出足够的运动避让余量。
