多铰接耳式机械连接支座结构

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707395
  • 多铰接耳式机械连接支座结构

  该构件属于通用机械传动与支撑系统里的典型铰接连接支座,在各类中小型自动化产线、工装夹具、连杆传动机构、轻工输送设备以及手动操作机械中都有广泛的适配场景。这类支座的核心作用,是在固定基座与活动连杆之间提供刚性支撑基准,同时通过多组同轴/异轴铰接孔完成多个活动构件的回转连接,把设备的固定工位和往复摆动、小角度转动的执行端衔接起来,既承担连杆传递过来的拉压载荷与剪切力,也保证各铰接转轴之间的位置精度长期稳定,避免传动过程中出现卡滞、窜动或者不同心的问题。

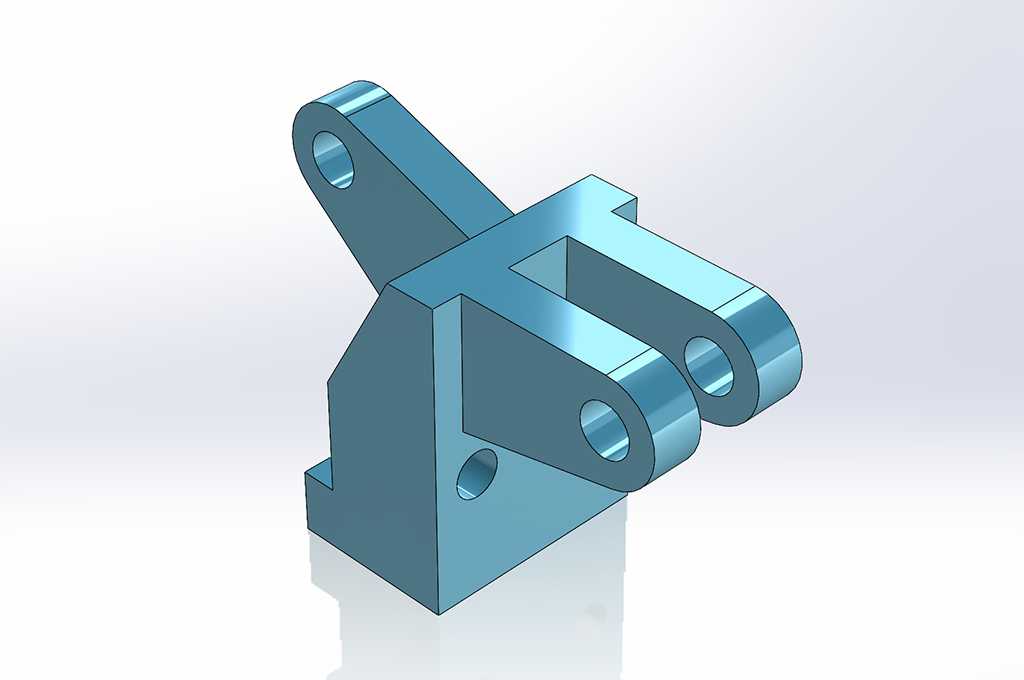

  从结构布局来看,构件下部为带侧向定位凸台的块状基座,基座底面为平整安装贴合面,侧面预留有贯穿式安装孔,可通过螺栓直接锁紧在设备机架、工作台面或者工装底板上,基座侧边的小凸台结构可在安装时嵌入机架对应的定位槽内,抵消铰接点受载时产生的扭转力矩,不需要额外加装防转挡块就能限制支座整体周向转动,大幅简化安装工位的加工要求。基座上方延伸出三组带孔铰接耳结构:其中单耳支臂从基座左上方斜向伸出,双耳平行支臂从基座前侧水平向前延伸,三组耳板的铰接孔轴线方向根据对应连杆的运动平面分别设置,斜向支臂适配斜置连杆的摆动轨迹,平行双耳支臂则用来夹持单耳式连杆端头,让连杆在两个耳板之间完成回转动作,这种单耳+双耳的组合布局可以同时对接三路独立的传动连杆,常见于多杆联动的夹紧机构、手动拨叉操控机构以及小型工程机械的操作联动总成里。

  设计过程中首先要确定的是各铰接孔的中心距尺寸,孔位之间的相对坐标直接决定了连杆机构的运动行程与传动角,建模时先以基座安装底面为基准建立装配坐标系,先绘制基座的本体轮廓,保证安装孔的位置距离基座边缘留有足够的螺栓扳手空间,避免装配时工具和支臂发生干涉。之后依次拉伸生成各支臂耳板,耳板和基座交接的位置全部做圆角过渡,避免直角拐角处出现应力集中,在设备长期承受交变摆动载荷的工况下,圆角过渡可以大幅降低焊缝或者本体截面的疲劳开裂风险。所有铰接孔的内径按照常用销轴的标准尺寸系列选取,孔的两端面加工出沉孔倒角,既方便销轴装配时快速对中,也能去除孔口毛刺,避免销轴装入时刮伤配合面。耳板的厚度根据销轴的抗剪承载力匹配,双耳支臂的单块耳板厚度取单耳支臂厚度的二分之一左右,保证双耳总夹持厚度和对接单耳的厚度受力均衡,载荷作用下两侧耳板的变形量保持一致,不会出现单侧耳板偏磨、销轴受弯的情况。

  安装边界方面,基座底部的安装面平面度需要控制在常规机械安装的公差范围内,安装孔的孔距公差按照IT12级选取即可满足普通工装的使用要求,支座整体外围的支臂伸展范围需要在整机布局时提前预留运动避让空间,斜向支臂的摆动行程范围内不能布置管线或者其他固定构件,双耳支臂的两侧面要和对接连杆的端头侧面保留0.5~1mm的侧向间隙,防止连杆摆动时和耳板发生摩擦剐蹭。这类支座在实际使用中,铰接孔内通常会配套加装耐磨衬套,衬套磨损后可以单独更换,不需要整体更换支座本体,维护成本很低,基座的块状结构本身具备足够的刚性,在常规夹紧、联动操控的载荷下不会出现明显的弹性变形,能够长期保证各铰接点的位置精度,适配多类需要多点铰接联动的通用机械工位。
