带铰接耳座的阶梯轴锁止销轴

　　该零件属于小型设备里的铰接支承与轴向定位构件，整体由头部铰接座、中部轴肩与尾部阶梯轴三段融合而成，并非独立销轴外加支座的装配体，而是一体化加工的机加件，这类结构常见于手动锁紧机构、夹具摆臂、舱门快卸锁、小型工装翻转定位单元中，用来同时承担铰接支点、轴向限位和扭矩传递三类作用。

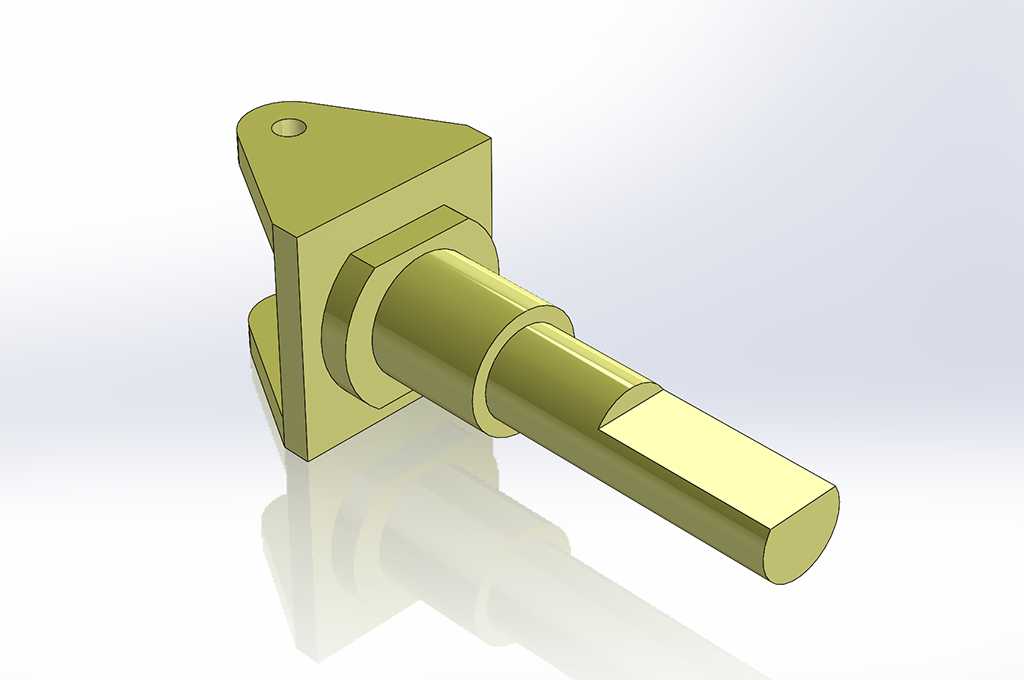

　　零件最左端是近似三角形的厚板耳座，耳座顶端加工有一个贯穿的小圆孔，该孔为铰接穿销孔，孔轴线与右侧长轴的轴线垂直，使用时可穿过开口销、小圆柱销或拉杆，将该零件与外部摆杆、锁钩、拉板相连；耳座的两个侧面为平行加工面，底部与轴段根部相接，轮廓做了斜切收边，避免尖角应力集中，同时在装配时可作为贴合挡面，卡在安装板外侧，限制零件绕自身长轴的转动。耳座向右延伸出一段方形凸台，凸台后方紧邻一圈六边形轴肩，该六方结构对应扳手夹持位，装配时可用开口扳手卡住此处拧紧或防转，六方轴肩同时承担轴向定位面，安装时贴靠在设备壁板或支架端面，确定轴段伸入机构内部的深度。

　　六方轴肩向右依次衔接三段不同直径的圆柱轴：第一段为大直径光轴，作为主支承轴颈，穿入支架的光孔或衬套孔内，承担径向载荷与摆动支承；第二段轴径小幅缩小，形成退刀槽式轴肩，可用于套装轴用挡圈、垫片或复位弹簧，弹簧端面可抵在该轴肩面上，实现锁止后的自动回弹；第三段为细长轴段，末端加工出一段扁方结构，扁方由圆柱轴上下铣削两个平行平面得到，该段用于插入带对应扁孔的拨块、旋钮或锁舌座，传递周向扭矩，转动零件时可带动末端执行件完成锁止、解锁或档位切换动作，轴的最末端保留圆柱圆角端面，避免插入配合孔时刮伤配合面。

　　建模过程中先以前视基准面绘制耳座的三角形轮廓，拉伸凸台得到头部厚板，在耳座顶面绘制铰接孔草图并拉伸切除生成贯穿销孔；随后以耳座右端面为基准，依次绘制不同直径的同心圆草图，分三段拉伸凸台生成阶梯轴主体，在六方轴肩位置绘制六边形草图拉伸得到扳手夹持位；末端扁方通过在右视基准面绘制两条平行切除线，使用两侧拉伸切除命令去除圆柱上下多余材料，最后对所有锐边添加0.5~2mm的铸造或机加圆角，对轴段端面添加倒角，消除应力集中点。

　　实际安装时，头部耳座留在安装支架外侧，阶梯轴从支架外侧穿入预制安装孔，六方轴肩贴紧支架端面实现轴向定位，大直径轴颈与支架衬套间隙配合，可绕轴线灵活转动，中段缩颈处可套设压缩弹簧，提供轴向预紧力消除装配间隙，末端扁方伸出支架内侧，插入锁舌或拨块的扁孔内，头部铰接孔连接拉杆或手柄：扳动手柄时通过耳座带动整个轴件转动，扁方段驱动锁舌旋转完成卡位或脱开，弹簧则在松开手柄后推动轴件复位，耳座同时可承受拉杆的轴向拉力，避免轴件从安装孔中脱出。

　　设计时需注意几处配合边界：铰接销孔与配合销轴采用H8/h7间隙配合，保证铰接转动无卡滞；主支承轴颈与衬套孔选用H7/f6间隙配合，兼顾转动灵活性与支承刚性；末端扁方与拨块扁孔采用小间隙配合，避免扭矩传递时出现晃动；六方轴肩的对边尺寸需匹配常用开口扳手规格，方便现场装配调试；耳座的厚度方向需预留与外部拉板的安装间隙，避免运动时发生干涉。这类一体式轴座零件省去了销轴与支座的装配工序，零件数量少、装配累计误差小，在小型轻工机械、检测夹具、机柜锁具、实验工装中应用十分广泛，建模时需重点保证各段轴的同轴度、铰接孔与主轴的垂直度以及扁方两平面的对称度，才能满足实际机构的动作精度要求。
