带铰接耳座的卧式轴承支座结构

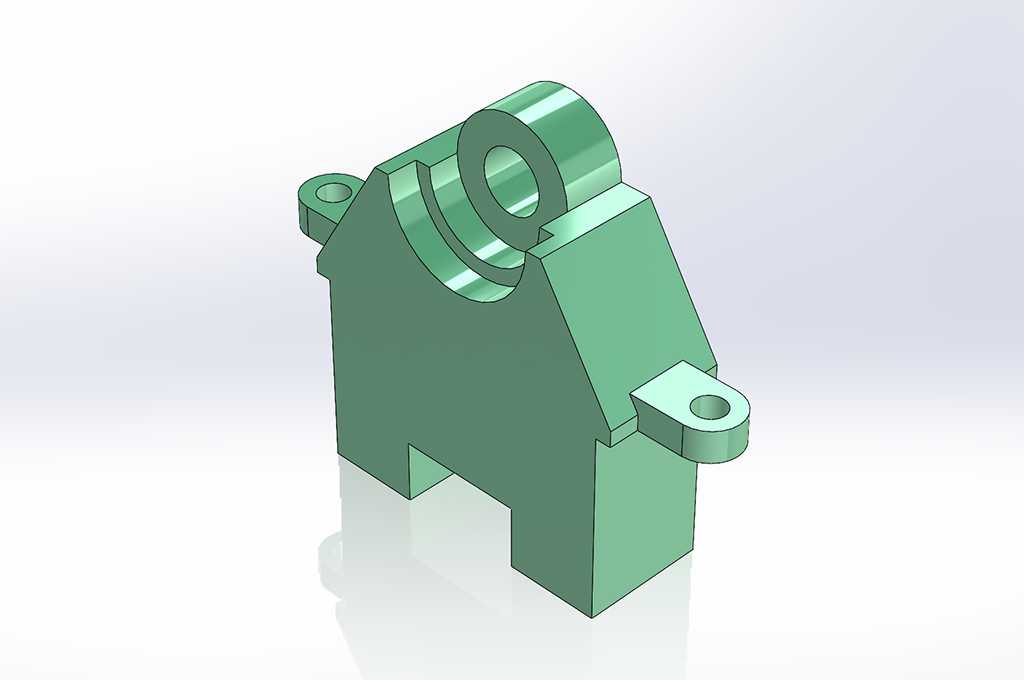

　　该零件属于小型传动设备里的一体式铰接支承构件，整体采用铸造型腔的实体构型思路，主体为立式箱型支承基体，顶部加工出半开式同轴圆弧轴承容纳槽，槽体上方同轴布置带通孔的环形轴承压盖座，两侧向外延伸出带安装通孔的扁平铰接耳板，底部开出两个对位缺口形成双支脚落地结构，所有棱边均做铸造圆角过渡，避免应力集中在转角位置。从实际装机场景来看，这类支座常见于轻工输送线的张紧摆臂、小型农用机具的摇杆铰接位、教学实训台的摆动支承单元，也可作为桌面级非标设备里转轴的浮动支承座：顶部的半圆弧槽用于嵌入剖分式滑动轴瓦或者小型深沟球轴承，穿入转轴后，上方的环形压盖通过紧固件和主体锁紧，把轴承外圈完全约束在槽内，既可以承受转轴传递的径向载荷，

　　也能承受少量轴向窜动带来的侧向力。两侧伸出的铰接耳板并非冗余结构，其中一侧耳板用于连接张紧调节螺杆，当传动皮带或者链条使用后出现松弛时，旋转调节螺母即可拉动整个支座绕铰接点位小幅摆动，改变转轴中心距，实现传动件张紧；另一侧耳板可作为限位搭接面，贴紧设备机架的限位挡块，限制支座的最大摆动角度，避免张紧过量导致传动件过载拉断。底部的双支脚缺口直接卡在机架的预设定位凸台上，装配时无需额外找正，支脚端面和机架安装面贴合后，可通过焊接或者紧固件完成固定，缺口的宽度和机架型材的宽度匹配，装配后不会出现横向窜动。建模过程中先绘制主体的侧视轮廓草图，拉伸得到箱型基体的基础实体，再在基体顶面绘制两个同心半圆弧，拉伸切除出下半轴承槽，

　　随后单独创建顶部的环形凸台实体，和基体做合并布尔运算，保证轴承孔的同轴度；两侧耳板采用从基体侧面拉伸凸台的方式生成，耳板上的安装孔先绘制中心点，再通过拉伸切除贯通，孔口位置做小倒角，避免穿入螺栓时刮伤螺纹。结构设计上特意把主体壁厚控制在均匀区间，所有相邻壁面的厚度差不超过30%，铸造冷却时不会因为壁厚不均产生缩孔缺陷；轴承槽的内径和配套轴承外圈采用过渡配合，压装后不会出现外圈跟转的问题，槽的宽度比轴承宽度宽出0.5到1毫米，给轴承运转时的热膨胀留出余量。耳板的铰接孔中心和顶部轴承孔中心的中心距经过受力校核，当张紧力作用在耳板孔位时，支座主体的弯曲应力分布在箱体中部的立壁上，立壁外侧增设的斜向加强筋把耳板和主体顶面连接为一体，

　　大幅降低耳板受拉时的变形量。安装边界方面，零件整体的高度方向尺寸以底部支脚端面为基准，到顶部环形凸台的顶面为总高，长度方向以左侧耳板外端面到右侧耳板外端面为总宽，装配时需要保证轴承孔的轴线和配套转轴的轴线平行度误差不超过0.1毫米，两侧耳板的铰接孔保持同轴，穿入铰接销后支座摆动无卡滞。这类支承件相比分体式轴承座，把铰接、支承、张紧连接三个功能集成在同一个铸件上，减少了设备里的零件数量，装配时只需要完成支座和机架、压盖和支座、调节螺杆和耳板三处连接，即可完成整个张紧摆臂模块的搭建，后期维护时拆开顶部压盖就能直接更换轴承，不需要把整个支座从机架上拆除，非常适合小批量非标设备的快速设计与装机使用。
