铰接式连杆支座机械零件结构

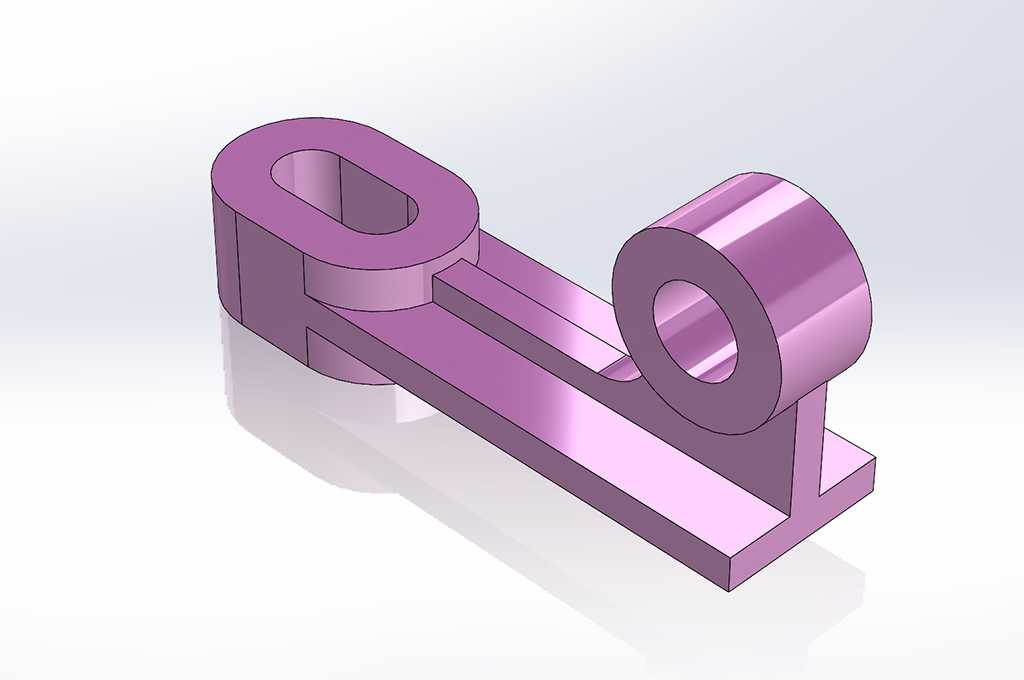

　　该零件属于典型的小型传动支撑类构件，在轻工自动化输送线、小型工装夹具、桌面级非标设备以及手动操作机构中十分常见，整体承担着连接驱动端与执行端、传递摆动力矩、约束运动轨迹的作用。零件底部采用T型凸缘结构，这一结构设计的核心目的是适配设备台面上的T型槽安装基准，装配时可直接将底部凸缘滑入工作台T型槽内，通过槽内螺母锁紧即可完成固定，无需额外加工定制安装底板，大幅降低了小批量设备的装配调试成本。T型凸缘的宽度与高度需与常用工业铝型材工作台、铸铁检验平台的槽口规格匹配，凸缘两侧预留的锁紧间隙控制在0.1至0.2毫米区间，既保证零件可以顺畅滑入槽内，又能在锁紧后消除横向窜动，避免机构运行时出现支座偏移。零件主体为长条形承力臂，

　　臂身采用等厚矩形截面设计，截面厚度在满足抗弯强度的前提下做了轻量化处理，臂身上下表面均为平整加工面，可作为后续加装传感器、限位挡片或者辅助压块的安装基准。承力臂一端设置带长圆孔的铰接耳座，长圆孔的走向沿臂身长度方向布置，这一设计为装配位置调整预留了余量：当与之配合的销轴中心距存在加工误差，或者设备运行过程中需要微调连杆的有效行程时，可松开销轴紧固件，沿长圆孔方向调整铰接点位置，调整到位后再锁紧固定，相比圆孔铰接结构，其对加工精度的容错能力更强，也能补偿机构长期运行后产生的磨损间隙。耳座的长圆孔两端为半圆弧结构，圆弧半径与销轴半径匹配，孔壁厚度经过加厚处理，避免销轴反复摆动时孔口出现应力开裂，耳座与臂身衔接处做了圆角过渡，

　　消除了直角连接处的应力集中问题，在交变载荷工况下可显著延长零件的疲劳寿命。承力臂另一端设置垂直于臂身平面的圆筒铰接座，圆筒内孔为整圆通孔，用于穿装转轴或者衬套，该部位是整个零件的核心回转支撑位置，圆筒的轴向长度大于臂身厚度，增大了与转轴的接触配合面积，降低了接触面的比压，减少转轴转动时的磨损量。圆筒两端面与内孔保持垂直度要求，装配衬套后可保证转轴回转时的同轴度，避免出现卡滞、偏磨现象。圆筒与臂身的衔接位置同样设置了加强筋结构，加强筋沿圆筒径向延伸至臂身侧面，将圆筒承受的径向载荷直接传递到臂身主体，避免圆筒根部在受侧向力时发生断裂。从实际工况角度分析，该零件常见的受力形式为：一端长圆孔铰接点受到连杆传来的推拉载荷，另一端圆筒转轴作为摆动支点，带动臂身绕转轴做小角度往复摆动，底部T型凸缘则承受整个机构的反作用力与倾覆力矩。设计过程中需重点校核三个危险截面：一是长圆孔耳座的最小横截面，该位置因开孔削弱了有效承力面积，需保证在最大推拉载荷下的拉应力低于材料许用应力；二是圆筒与臂身连接的根部截面，该位置承受弯曲与剪切的复合载荷，加强筋的尺寸需结合载荷大小优化，避免冗余重量过大；三是底部T型凸缘与臂身的衔接处，当机构受到侧向冲击力时，该位置会承受较大的弯矩，过渡圆角不可过小，防止应力集中导致断裂。外形尺寸方面，零件整体长度方向为安装主尺寸，需根据配套机构的行程要求确定臂身有效长度，圆筒的内孔直径需匹配标准销轴或者衬套的外径系列，

　　优先选用常用的标准直径规格，降低采购与加工成本；T型凸缘的尺寸需对应国标T型槽的尺寸系列，保证可以通用常规工作台槽口。零件的所有加工面中，圆筒内孔、长圆孔内壁、T型凸缘的配合面为关键配合面，需保证相应的尺寸公差与表面粗糙度，其余非配合面可按照一般铸件或者型材加工精度要求处理。若采用金属切削加工，可选用45号钢或者铝合金材料，钢件适用于载荷较大、冲击较强的工装场合，铝合金件则适用于对重量敏感、手动操作的轻载机构；若采用3D打印制作样件，可用于前期功能验证，测试摆动行程与安装匹配性，样件验证通过后再进行机加工量产。整个结构没有复杂的曲面特征，建模时可通过拉伸、凸台、切除、圆角等基础特征完成，特征树逻辑清晰，参数化修改方便，调整臂长、孔径、凸缘尺寸时只需修改对应草图参数即可快速衍生出不同规格的系列零件，适配不同载荷与行程的使用需求。
