多铰接耳式联动支撑连接构件

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707404
  • 多铰接耳式联动支撑连接构件

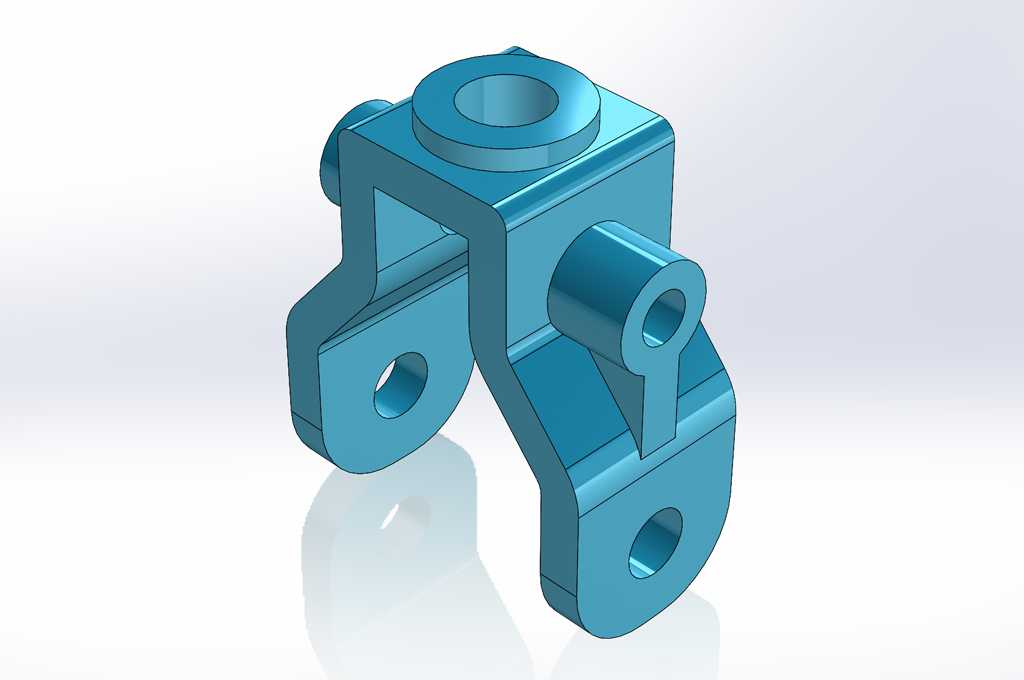

  该联动支撑连接构件属于多工位铰接传动类机械零部件,整体采用一体式铸钢/机加工成型结构,在轻工自动化输送线、小型包装执行机构、工位翻转工装以及手动联动夹具中应用十分广泛,核心作用是在三组不同运动轴系之间传递摆动力矩,同时承担跨工位的载荷支撑,替代传统多片分体铰接板拼接的装配方案,减少装配累计误差。

  从实际装机场景来看,这类构件常布置在设备执行端的中部传动节点:顶部同轴凸台通孔用于穿装主轴定位销,可绕固定机架转轴做定轴回转;侧部横向伸出的圆柱铰接耳,用于铰接驱动连杆,承接气缸或者摆杆输出的直线/摆动驱动力;下部两个分叉式带孔吊耳,分别对接两组执行摆臂,当驱动端输入小角度摆动时,本体绕顶部主轴回转,同步带动下端两个执行端完成同步开合或者角度翻转动作,常见于软袋包装的夹袋联动机构、小型工件翻面工装、手动夹钳的增力传动节点,在低速轻载的往复摆动工况下,相比分体铆接的连杆组件,整体刚性更强,铰接孔同轴度更容易保证,长期运行不会出现拼接螺栓松动的问题。

  结构设计层面,本体采用空间弯折的立板承载布局,没有多余的冗余实体:主承载立板沿受力弯矩的走向做弯折延伸,完全匹配动力传递的力流路径,避免平直板材在偏载力矩下出现侧向扭转变形;三处铰接孔的端面都做了加厚凸台处理,凸台厚度超出主立板板面2-3倍,既可以增加铰接配合面的轴向接触长度,降低销轴单位面积的承压载荷,避免孔面快速磨损失圆,也不需要在铰接位置额外加装焊接衬套,减少加工工序。各个铰接孔的开孔轴线在空间中呈正交布置:顶部主轴孔为竖直轴向,侧部驱动耳孔为水平横向,下端两个吊耳孔为水平纵向,三个方向的轴线互不干涉,可同时对接三组不同运动平面的连杆,实现单输入多输出的联动动作,结构非常紧凑。

  安装边界与尺寸适配方面,该构件的顶部凸台外径为整个零件的最大径向尺寸,安装时顶部主轴座需要预留对应直径的沉孔安装位,保证凸台端面可以贴合机架支撑面,轴向窜动间隙控制在0.1mm以内;侧部横向铰接耳的外伸长度需要和驱动连杆的端部叉口宽度匹配,耳板厚度略小于连杆叉口内宽0.2-0.5mm,保证铰接摆动时不会出现卡滞;下端两个分叉吊耳的中心距,需要和下方两根执行摆臂的铰接点间距严格对齐,孔位同轴度公差控制在0.05mm以内,避免运动时出现连杆别劲、驱动阻力陡增的问题。零件所有外棱边都做了R3-R5的圆角过渡,既消除机加工后的应力集中缺口,避免往复摆动载荷下在弯折拐角处产生疲劳裂纹,也方便后续做表面发黑或者喷塑处理。建模过程中可以先绘制主承载立板的空间弯折轮廓,拉伸生成主体板件后,再分别在三个铰接位置拉伸生成同轴凸台,最后统一切除各铰接通孔,所有孔位添加同轴度、端面垂直度的形位公差标注,铰接配合面统一选取IT7级加工精度,非安装面按IT14级自由公差处理,在保证传动配合精度的前提下控制加工成本。
