带铰接支架的轮毂式摆臂支撑构件

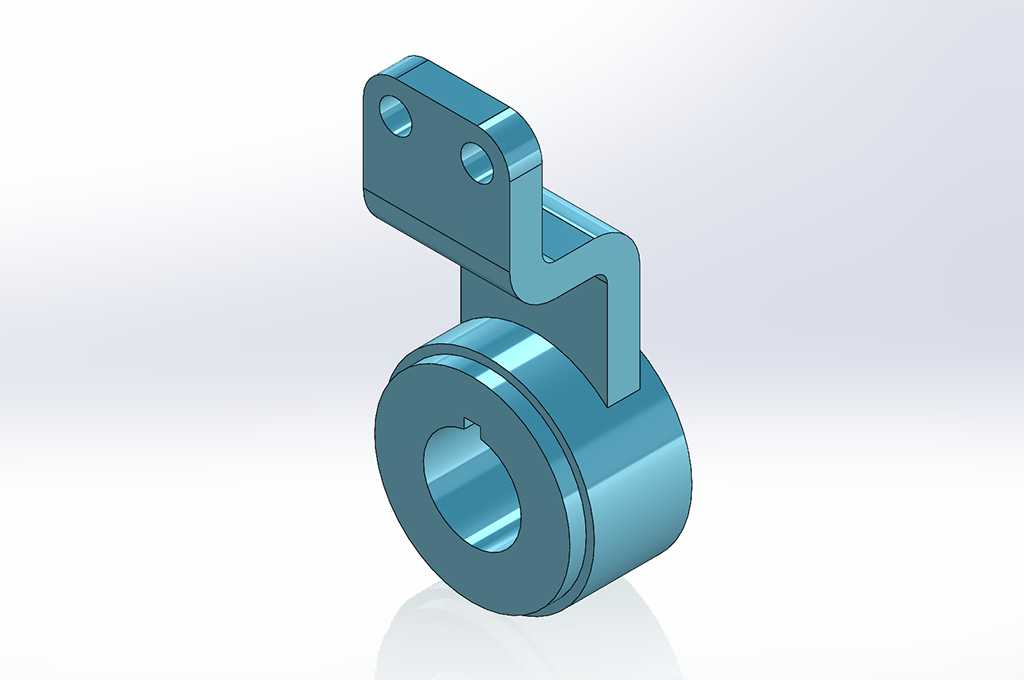

　　该构件属于小型传动与摆臂机构中的复合支撑件，下部为带轴向通孔的轮毂结构，上部延伸出折弯式双耳安装板，整体将回转支承与外部摆臂连接功能整合在同一刚性基体上，常见于轻载输送线张紧摆臂、小型从动轮托架、工位翻转限位机构以及教学实训台的铰接支撑单元中。下部轮毂的中心通孔用于穿装转轴或固定芯轴，孔壁可配套轴套、平键或紧定螺钉实现周向定位，轮毂外圆的阶梯端面为轴承、滚轮或隔套提供轴向贴合基准，保证回转件运转时端面跳动可控。上部双耳板开设两个同轴安装孔，用于穿入铰接销，连接外部连杆、拉臂或调节螺杆，两孔的孔距与板厚直接决定铰接点的力臂长度，折弯立板将上部铰接点与下部轮毂中心拉开设定高度，使摆臂摆动时能够绕轮毂轴线产生预设的张紧行程或避让轨迹。

　　从受力路径来看，外部连杆施加的推拉载荷先通过双耳销孔传递到折弯立板，再沿立板侧壁扩散至下部轮毂筒体，最终由轮毂与转轴的配合面承担径向力与小幅倾覆力矩，因此折弯过渡处采用大圆角衔接，避免直角弯折造成的应力集中，轮毂与立板相接的根部也做了加厚融合，在往复摆动载荷下不易出现根部开裂。建模时先绘制下部轮毂的回转截面，完成凸台与中心孔的切削，再以上部铰接孔的中心高度为基准绘制折弯板轮廓，保证双耳孔轴线与轮毂轴线的平行度，两块耳板的间距需匹配外部连杆端部的厚度，销孔与销轴采用间隙配合，装配后铰接处可灵活转动且无明显径向窜动。

　　安装边界方面，下部轮毂的轴向长度决定了其在转轴上的占位宽度，外圆直径需预留配套滚轮或轴承的安装空间，上部双耳板的外伸长度决定整个构件的最大回转半径，布局时要核对摆臂摆到上下极限位置时，耳板边缘、折弯立板与周边机架、传动带或相邻杆件之间保留足够安全间隙，避免运动干涉。中心孔与转轴的配合可根据拆装频率选择过渡配合或间隙配合加键定位，双耳销孔端面可加装平垫圈减少铰接磨损，若机构存在振动工况，可在销孔端部配置开口销或轴用挡圈防止销轴脱出。该构件把轮毂回转座和折弯铰接臂做成一体，省去了分体拼接所需的额外紧固件与装配对位工序，整体刚性更稳定，在轻载摆动、从动轮浮动支撑、连杆导向等场景中能够直接作为核心支撑件使用，结构紧凑且安装逻辑清晰。
