双耳铰接支座机械结构零件

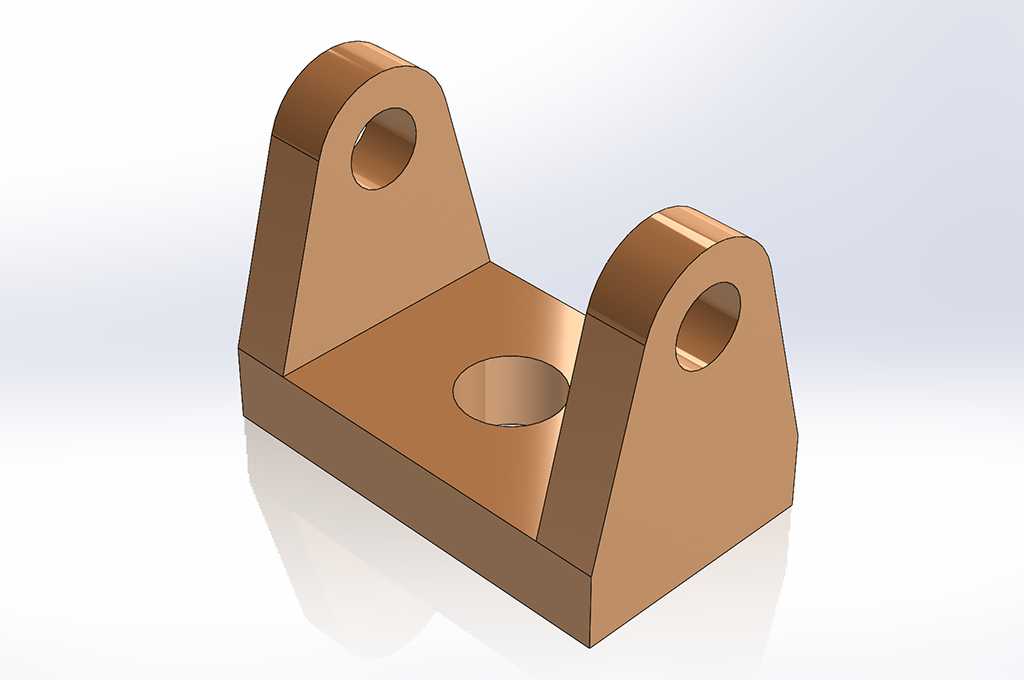

　　该零件属于典型的双耳式铰接支撑座，在各类中小型机械设备、工装夹具、输送线翻转机构、连杆传动组件以及轻型举升装置中应用十分广泛，其核心作用是为销轴、摆杆、摇臂或者活动连杆提供稳定的回转支撑基准，同时通过底部基座将工作过程中产生的径向载荷、倾覆力矩平稳传递至设备安装台面。从整体结构来看，零件下部为一体式矩形承载底板，底板中心加工有贯通安装孔，可直接穿过内六角螺栓或者定位销，将整个支座锁紧固定在设备机架、工作台面或者预设安装工位上，底板底面设计为完整平面，能够与安装支撑面完全贴合，避免装配后出现局部悬空、受力不均导致的支座变形问题。底板上方左右对称布置两块立式支撑耳板，两块耳板保持平行且同轴加工销轴通孔，孔位中心高度一致，这种双支点支撑形式相比单耳悬臂支撑拥有更高的结构刚性，销轴穿装后两端受力均衡，在承受摆杆往复摆动带来的交变载荷时，耳板孔壁不易出现单侧偏磨，能大幅延长铰接副的使用寿命。

　　从设计思路层面分析，该支座采用底板与双耳一体成型的结构方案，省去了分体装配所需的拼接、定位、锁紧工序，整体刚性更强，不存在装配间隙带来的传动误差。耳板外侧与底板衔接位置做了平滑过渡加厚处理，没有尖锐应力集中棱角，当支座承受斜向冲击载荷或者连杆传递的侧向推力时，应力能够沿着过渡圆弧均匀分散到底板整个承载区域，避免耳板根部在长期交变载荷下出现开裂失效。耳板顶部加工为半圆弧曲面，既可以减轻零件整体自重、减少不必要的材料占用，又能消除上端尖角，避免设备运维、装配过程中尖角磕碰划伤操作人员，同时圆弧轮廓也让耳板上部的截面强度分布更加合理，销轴孔周边保留足够的壁厚余量，能够承受销轴传递的径向挤压作用力。底板中心的预留贯通孔除了用于穿装固定螺栓之外，在部分需要穿过转轴、布设管线或者对位安装定位销的工位中，也可作为过孔、定位基准孔使用，拓展了零件的适配场景。

　　在实际建模过程中，首先绘制底板的矩形拉伸轮廓，确定整体底座的长宽边界，再在底板上表面草绘两块对称耳板的侧视轮廓，耳板轮廓下部为与底板衔接的直边段，上部为与销轴孔同心的半圆弧，两侧斜边从底板边缘顺滑延伸至圆弧端点，拉伸生成双耳实体后，在对应同轴位置切除生成销轴贯通孔，最后在底板中心切除生成安装固定孔，所有棱边根据装配需求做细小倒角处理，去除锐边。尺寸规划上，底板的长宽尺寸决定了支座的安装占地边界，设计时需保证底板边缘超出耳板外侧足够距离，让螺栓安装点位拥有充足的扳手操作空间，两块耳板之间的内间距需要和待安装摆杆、连杆的厚度匹配，预留合理装配间隙避免运动过程中出现卡滞，销轴孔的中心高度需要结合配套摆杆的摆动行程计算，防止摆杆摆动过程中与底板表面发生运动干涉。这类支座在轻工自动化生产线、小型工装翻转架、手动连杆锁紧机构、物料举升托架中十分常见，工作时销轴穿过双耳孔与中间活动构件，活动构件可绕销轴轴线完成设定角度范围内的回转摆动，底部基座牢牢固定在机架上，为整个铰接运动提供稳定支撑，结构简单可靠，加工难度低，承载能力适配多数中低速、中等载荷的铰接传动场景。
