带双安装孔槽型立式限位支座

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707413
  • 带双安装孔槽型立式限位支座

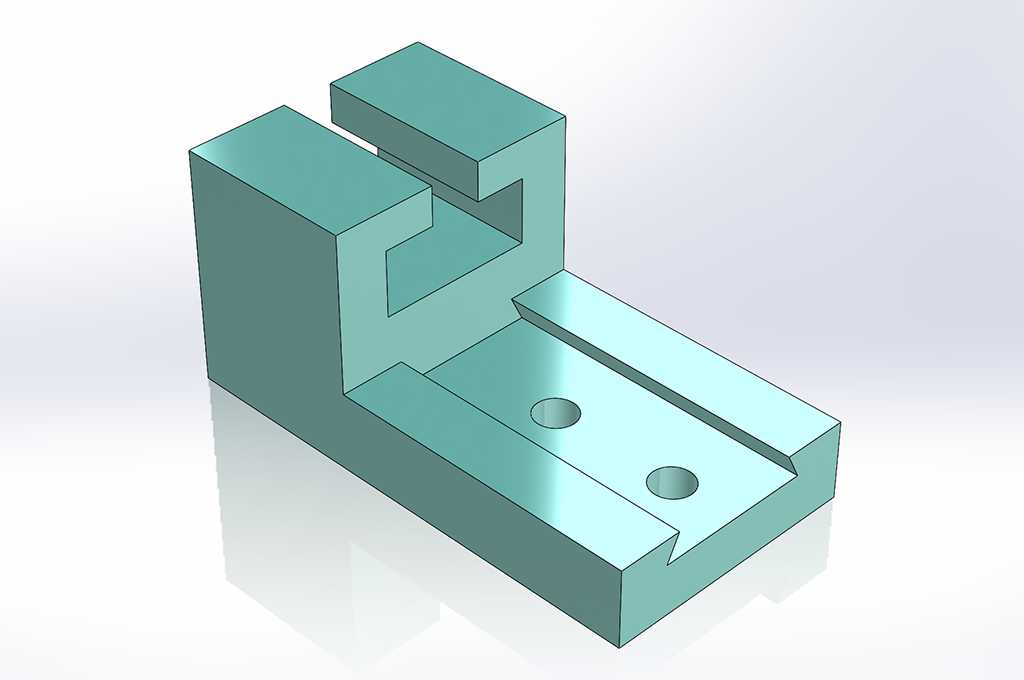

  该槽型立式限位支座是面向中小型工装夹具、非标自动化工位以及教学实训场景设计的一体式刚性支撑零件,整体采用块式铣削成型思路,没有额外拼接焊缝或装配间隙,在常规切削加工条件下可直接通过方料一次装夹完成绝大多数特征加工,适合小批量试制与教学演示建模全流程操作。从实际工位使用逻辑来看,这类支座常布置在直线输送线侧边、手动工装台的定位端以及小型检测工位的挡停位置,底座平面贴合设备安装基板后,两个贯通沉孔可直接穿入内六角螺钉完成锁附,底座上沿长度方向开设的通槽既可以作为导轨让位槽,也能够容纳待定位工件的凸边,避免工件放置时出现底面悬空、定位面贴合不实的问题。立式侧臂顶部开出的横向卡槽是整个零件的核心功能特征,

  卡槽的两个平行侧壁承担侧向挡停与夹持限位作用,当工件沿底座滑槽推送到位后,侧臂卡槽可卡住工件上端的凸缘,限制工件竖直方向的窜动,在手动装配、小型工件压合以及工位间转运定位场景中,不需要额外增加快速夹钳即可完成初步限位,减少工装的零散零件数量。建模过程中优先以底座底面作为装配基准面,所有竖直特征均从该基准面向上拉伸,保证支座安装后卡槽工作面与安装基板的垂直度符合常规工装公差要求;底座上的两个安装孔采用对称布局,孔位距离底座两端预留足够的螺钉扳手操作空间,装配时不会出现工具与侧臂干涉的情况。外形轮廓以直角块体为基础,所有外露棱边均保留工艺倒角,既避免搬运装配时锐边划伤操作人员,也能在铣削加工时减少刀具边角崩损的概率。

  底座滑槽的宽度与深度按照常见小型条形工件的外轮廓尺寸预留间隙,槽底平面与支座底面平行,工件滑入后不会出现偏摆卡滞;侧臂与底座的交接位置保留实体加强结构,没有做薄壁挖空处理,当卡槽承受工件侧向冲击时,应力可直接沿侧臂传导至整块底座,避免交接处出现应力集中断裂。在自动化产线的挡停工位中,该支座可作为硬限位挡块使用,工件由输送带推送至支座位置后,底座承托工件下端、侧臂卡槽约束工件上端,挡停瞬间的冲击力通过整块支座分散到安装基板上,不会出现单点受力变形;在钳工实训装配场景中,该零件可作为定位基座搭配活动压块使用,学员可通过测量卡槽间距、底座槽宽以及安装孔孔距,完成公差配合与尺寸链校核练习。零件的安装边界设计充分考虑了紧凑工位的排布需求,

  整体占地面积小,侧臂高度仅覆盖工件上端限位所需的最小范围,不会遮挡周边传感器的检测光路,也不会干涉机械手取放工件的运动路径;底座两侧的外伸凸边宽度大于安装孔的沉头直径,螺钉锁紧后压力可均匀分布在贴合面上,长期受往复冲击也不会出现支座松动偏移。建模时各特征的拉伸、切除顺序完全贴合实际铣削加工工序:先铣出六面基准方料,再加工底座通槽与顶部卡槽,最后钻削安装孔并倒角,特征树逻辑清晰,没有冗余的碎面特征,后续修改卡槽宽度、安装孔间距或整体高度时,仅需调整对应草图尺寸即可完成参数化迭代,能够快速适配不同规格工件的限位需求。零件各工作面的粗糙度要求按照普通工装等级设定,定位卡槽侧壁与底座滑槽底面为关键配合面,其余非配合面采用常规铣削表面即可,在保证定位精度的同时控制加工成本,适配非标设备快速落地的设计节奏。
